Misura della Potenza nei Sistemi Elettrici Trifase: Metodi, Inserzioni e Considerazioni Avanzate

La misurazione accurata della potenza elettrica nei sistemi trifase è un pilastro fondamentale dell'ingegneria elettrotecnica, essenziale per il monitoraggio, il controllo e l'ottimizzazione dei consumi energetici. Esistono molteplici approcci per quantificare la potenza, sia essa attiva (quella effettivamente convertita in lavoro utile o dissipata) o reattiva (necessaria per la creazione dei campi magnetici ed elettrici), con diverse metodologie che si adattano a specifici scenari operativi e requisiti di precisione.

L'Inserzione Aciclica: Un Approccio Classico con Tre Wattmetri

Una delle tecniche storiche per la misurazione della potenza in un sistema trifase è l'inserzione aciclica, che impiega tre wattmetri distinti, uno per ciascuna linea del sistema. In questo schema, l'uscita della bobina amperometrica di ciascun wattmetro è collegata sulla stessa linea della sua entrata, garantendo che la corrente misurata sia quella effettiva del conduttore. La bobina voltmetrica, invece, viene collegata in modo da misurare la tensione tra la linea in cui è inserita la bobina amperometrica e la fase precedente, seguendo un senso ciclico prestabilito (ad esempio, se la bobina amperometrica è sulla linea 1, la bobina voltmetrica misurerà la tensione tra la linea 1 e la linea 3).

Questo metodo, sebbene concettualmente chiaro, presenta delle complessità nella sua implementazione e interpretazione, soprattutto in presenza di carichi squilibrati. La somma algebrica delle letture dei tre wattmetri fornisce la potenza totale del sistema trifase. L'accuratezza di questa misurazione dipende fortemente dalla corretta configurazione dei collegamenti e dalla qualità degli strumenti utilizzati.

L'Inserzione Aron: Efficienza e Semplicità con Due Wattmetri

Un'evoluzione significativa nella misurazione della potenza trifase è rappresentata dall'inserzione Aron, che riduce il numero di strumenti necessari a soli due wattmetri. Questa tecnica, sviluppata dall'ingegnere ungherese Miksa Aron, offre un compromesso notevole tra complessità e accuratezza. L'inserzione Aron consente di misurare la potenza attiva totale del sistema trifase in modo efficiente, anche in presenza di carichi squilibrati.

Il principio di funzionamento si basa sul teorema fondamentale che afferma che la somma delle potenze misurate da due wattmetri, inseriti opportunamente nelle linee, è pari alla potenza totale del sistema trifase. Nello specifico, la bobina amperometrica di ciascun wattmetro è inserita in una linea, mentre le bobine voltmetriche di entrambi i wattmetri sono collegate a una terza linea (o a un punto comune, come vedremo in seguito). La somma delle letture dei due strumenti fornisce la potenza attiva totale. Un vantaggio intrinseco dell'inserzione Aron è la sua capacità di misurare anche la potenza reattiva, specialmente in sistemi equilibrati, sebbene con alcune limitazioni che verranno discusse. Questa semplificazione rispetto all'inserzione a tre wattmetri la rende una scelta prediletta in molte applicazioni industriali e di laboratorio.

L'Inserzione dell'Ing. Aldo Righi: Un Approccio Ibrido per Maggiori Informazioni

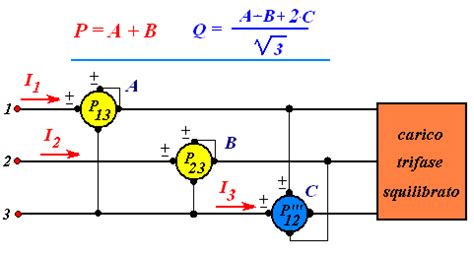

L'ingegneria elettrotecnica è un campo in continua evoluzione, e diverse menti brillanti hanno contribuito allo sviluppo di metodi di misurazione sempre più sofisticati. L'ingegnere Aldo Righi propose un'interessante variante che combina elementi dell'inserzione Aron con un wattmetro aggiuntivo inserito in quadratura. In questo schema, due wattmetri sono collegati secondo il metodo Aron, mentre il terzo wattmetro viene inserito in modo da misurare una componente di potenza sfasata di 90 gradi rispetto alle tensioni e correnti misurate dai primi due.

Questa configurazione permette di ottenere informazioni più dettagliate sul sistema, inclusa la possibilità di calcolare la potenza reattiva con maggiore precisione rispetto alla sola inserzione Aron in sistemi squilibrati. La lettura del wattmetro in quadratura, opportunamente combinata con le letture Aron, fornisce dati utili per determinare il fattore di potenza e analizzare lo stato energetico complessivo del circuito trifase.

L'Inserzione dell'Ing. Angelo Barbagelata: Un Metodo Universale per la Massima Informazione

Per ottenere la massima quantità di informazioni sulla potenza in un sistema trifase, indipendentemente dalla natura del carico (equilibrato o squilibrato), l'ingegnere Angelo Barbagelata (1875-1960) ideò un metodo che impiega ben quattro wattmetri. Questo approccio, sebbene più complesso in termini di strumentazione, offre una versatilità senza pari.

L'inserzione Barbagelata prevede l'utilizzo di due wattmetri configurati secondo il metodo Aron, uno per misurare una porzione della potenza totale, un altro che segue l'inserzione ciclica, e un quarto wattmetro che opera secondo un'altra variante aciclica. Questa combinazione di diverse tecniche di misurazione consente di determinare con elevata precisione sia la potenza attiva che quella reattiva per ogni singola fase e per l'intero sistema trifase.

Questo metodo è particolarmente prezioso in situazioni dove la completa caratterizzazione del sistema energetico è cruciale, ad esempio nell'analisi di reti complesse, nella diagnostica di guasti o nell'ottimizzazione di impianti industriali con carichi variabili e asimmetrici. La capacità di scomporre la potenza totale nelle sue componenti per fase e per tipologia (attiva/reattiva) fornisce una visione olistica dello stato energetico del sistema.

Wattmetri Trifase Integrati: Convenienza e Limitazioni

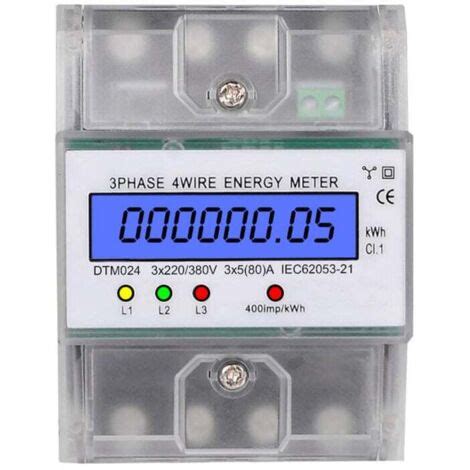

Per semplificare ulteriormente il processo di misurazione, sono disponibili wattmetri trifase integrati. Questi strumenti raggruppano internamente gli equipaggiamenti necessari per misurare la potenza come se fossero tre wattmetri monofase inseriti su ciascuna linea. Il vantaggio principale è la lettura diretta e immediata della potenza totale del sistema trifase, eliminando la necessità di collegamenti esterni complessi e calcoli manuali.

Tuttavia, questa comodità porta con sé una limitazione significativa: un wattmetro trifase integrato, nella sua configurazione standard, non consente di ricavare, tramite calcoli intermedi, la potenza reattiva o il fattore di potenza. Per ottenere queste informazioni, sarebbe necessario ricorrere a strumenti monofase o a tecniche di misurazione più avanzate che analizzino le componenti di tensione e corrente in modo separato. La potenza reattiva è fondamentale per comprendere l'efficienza del sistema e la sua capacità di gestire carichi induttivi o capacitivi, quindi la sua mancata misurazione diretta può essere uno svantaggio in determinate applicazioni.

Il Concetto di Centro Stella Artificiale: Superare le Limitazioni del Neutro

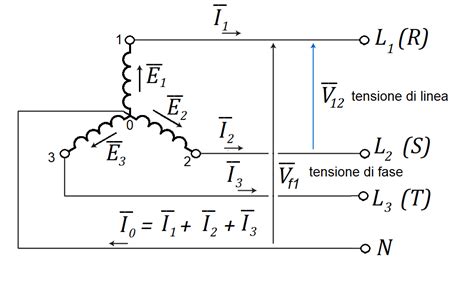

In alcuni scenari di misurazione della potenza trifase, specialmente quando si utilizzano tecniche che richiedono la misurazione delle tensioni stellate (tensioni rispetto al centro stella), la presenza di un conduttore di neutro o la sua assenza possono influenzare i risultati. Per superare queste problematiche e garantire la correttezza delle misurazioni, si può ricorrere alla creazione di un "centro stella artificiale".

Questo centro stella artificiale viene tipicamente realizzato collegando in parallelo delle impedenze (spesso resistenze) tra ciascuna delle tre fasi e un punto comune. Questo punto comune funge da "centro stella" virtuale, permettendo di misurare le tensioni stellate anche in assenza di un neutro fisico o quando il neutro non è disponibile per il collegamento voltmetrico. Tale configurazione è particolarmente utile quando si applica l'inserzione Aron o altre metodologie che richiedono una tensione di riferimento rispetto al centro stella, garantendo che le tensioni misurate siano consistenti e permettano di ottenere la potenza totale corretta, sia per carichi equilibrati che squilibrati. L'utilizzo di un centro stella artificiale è una tecnica consolidata che assicura l'affidabilità delle misurazioni in una vasta gamma di configurazioni di rete.

La Misura della Potenza Reattiva: Varmetri e Inserzioni Specifiche

Mentre i wattmetri misurano la potenza attiva, la misurazione della potenza reattiva, espressa in Volt-Ampere Reattivi (VAR), richiede strumenti specifici o configurazioni particolari. Gli strumenti dedicati alla misurazione della potenza reattiva sono chiamati varmetri. In un sistema trifase, la potenza reattiva totale può essere misurata utilizzando tecniche simili a quelle impiegate per la potenza attiva, ma con un'attenzione particolare allo sfasamento tra tensione e corrente.

Per esempio, nell'inserzione Aron, sebbene la somma delle letture dei due wattmetri fornisca la potenza attiva totale, la potenza reattiva può essere dedotta analizzando le letture in relazione allo sfasamento caratteristico del carico. Per ottenere una misurazione diretta della potenza reattiva, è possibile impiegare un wattmetro opportunamente modificato o un varmetro, che è essenzialmente un wattmetro calibrato per misurare la potenza quando la tensione e la corrente sono sfasate di 90 gradi. Un esempio di tale inserzione è quella che utilizza un wattmetro in quadratura, come accennato per l'approccio Righi, dove la bobina voltmetrica è sfasata di 90° rispetto alla tensione di linea nominale.

Considerazioni sulla Strumentazione: Tipi di Wattmetri e Fattore di Potenza

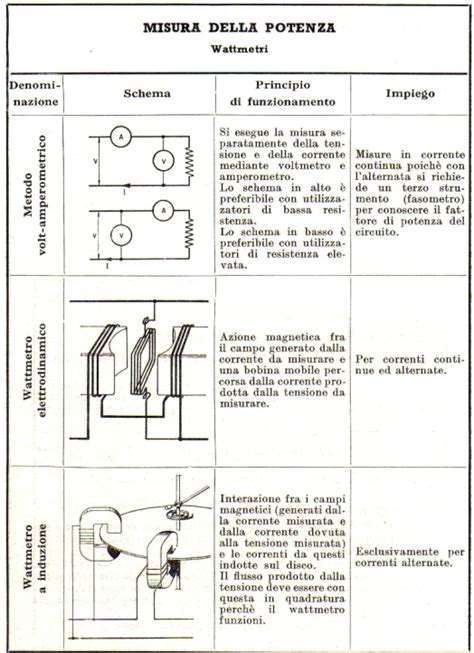

La precisione della misurazione della potenza trifase dipende non solo dalla corretta applicazione dell'inserzione, ma anche dal tipo di wattmetro utilizzato. Esistono diverse categorie di wattmetri, ognuna con le proprie caratteristiche e campi di applicazione:

• Wattmetri di tipo a induzione: Storicamente diffusi, utilizzano un disco rotante la cui velocità è proporzionale alla potenza misurata. Sono robusti ma meno precisi rispetto ai modelli elettronici moderni.
• Wattmetri elettrodinamici: Basati sull'interazione tra campi magnetici generati da bobine fisse e mobili. Offrono una buona precisione ma possono essere sensibili a campi magnetici esterni.
• Wattmetri elettronici: Utilizzano circuiti elettronici per elaborare i segnali di tensione e corrente, offrendo elevata precisione, ampia gamma di misurazione e funzionalità aggiuntive come la lettura diretta del fattore di potenza.

È fondamentale considerare anche il fattore di potenza di taratura (cosφT) fornito dal costruttore dello strumento. Questo valore indica il fattore di potenza per cui lo strumento è stato ottimizzato e può influenzare l'accuratezza delle letture, specialmente in presenza di carichi con fattori di potenza molto diversi da quello di taratura.

Potenza Istantanea e Valori Medi: Analisi Dettagliata

Un'analisi più approfondita della potenza nei sistemi trifase coinvolge il concetto di potenza istantanea. La potenza istantanea in un circuito trifase è la somma delle potenze istantanee di ciascuna fase. In un sistema trifase equilibrato e con carichi puramente resistivi, le tre potenze istantanee p1(t), p2(t) e p3(t) hanno la stessa ampiezza e forma d'onda, ma sono sfasate tra loro di 120 gradi elettrici. La loro somma risulta in un valore costante, pari alla potenza attiva totale P.

Tuttavia, in presenza di carichi induttivi o capacitivi, le tensioni e le correnti presentano uno sfasamento (φ), e le potenze istantanee delle singole fasi assumono una componente variabile nel tempo. La potenza istantanea totale p(t) diventa la somma di queste componenti, che include sia una parte attiva costante che una parte reattiva variabile. La figura 4 del materiale fornito illustra un diagramma relativo a un carico trifase squilibrato, mostrando come le potenze istantanee possano variare significativamente tra le fasi. L'analisi di queste curve è cruciale per comprendere le dinamiche del sistema e identificare potenziali problemi di squilibrio o distorsione.

Applicazioni Specifiche: Sistemi Trifase a Bifase e Carichi Elettronici

In alcune applicazioni particolari, come la conversione da trifase a bifase, si utilizzano configurazioni che impiegano due carichi identici. In questi casi, la misurazione della potenza può presentare delle peculiarità dovute alla natura della conversione.

Inoltre, l'avvento della strumentazione elettronica ha aperto nuove possibilità per la misurazione della potenza. Si può ricorrere all'inserzione di wattmetri elettronici che, grazie alla loro capacità di elaborazione digitale dei segnali, possono fornire letture estremamente precise e dettagliate. Questi strumenti possono anche compensare automaticamente le deviazioni dovute a fattori come la frequenza di rete (ad esempio, 100 Hz in alcuni contesti industriali) o le armoniche presenti nel segnale, garantendo misurazioni affidabili anche in reti elettriche complesse e disturbate.

Considerazioni sulla Precisione e Affidabilità

L'affidabilità delle misurazioni di potenza trifase può essere compromessa da diversi fattori, tra cui la qualità degli strumenti, la corretta configurazione dei collegamenti e la contemporaneità delle letture. Metodi che richiedono la lettura sequenziale di più strumenti possono soffrire di imprecisioni dovute a lievi variazioni delle condizioni operative tra una lettura e l'altra. Per questo motivo, gli strumenti integrati o le tecniche che consentono letture simultanee sono spesso preferite per garantire la massima accuratezza.

Inoltre, è importante che gli strumenti di misura possiedano identiche caratteristiche costruttive e di calibrazione, specialmente quando vengono utilizzati in combinazione, come nei metodi Aron o Righi, per minimizzare gli errori sistematici. La comprensione delle diverse c.d.t. (cadute di tensione) in linea e il loro impatto sulla misurazione è anch'essa cruciale per ottenere risultati accurati.

L'Importanza del Fattore di Potenza

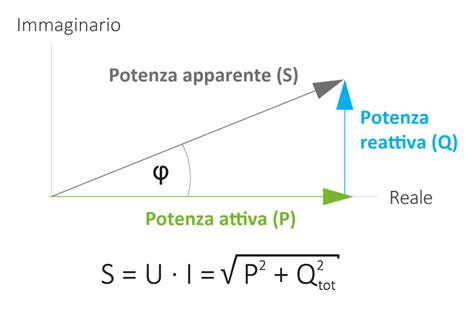

Il fattore di potenza (f.d.p.) è un parametro critico nell'analisi dei sistemi elettrici trifase. Rappresenta il rapporto tra la potenza attiva (kW) e la potenza apparente (kVA) e indica quanto efficacemente l'energia elettrica viene utilizzata. Un f.d.p. elevato, vicino a 1, significa che la maggior parte dell'energia fornita viene convertita in lavoro utile. Al contrario, un basso f.d.p., specialmente se caratterizzato da una componente negativa delle potenze istantanee molto ridotta, indica una maggiore presenza di potenza reattiva, che non contribuisce al lavoro utile ma genera perdite e richiede infrastrutture di rete più dimensionate. La misurazione accurata della potenza attiva e reattiva è quindi intrinsecamente legata alla determinazione del fattore di potenza.
