Problemi di luci su KTM 125 EXC: guida pratica per diagnosticare e risolvere l’alimentazione elettrica
Dopo aver percorso circa 400km senza problemi, all’imbrunire, con luci accese, l’impianto elettrico ha mostrato sintomi strani: quando accendo il quadro la tensione cala notevolmente e, se attivo le luci, tende a scendere quasi a zero, compromettendo l’avviamento e l’illuminazione. Il regolatore di tensione è stato sostituito con una versione maggiorata e alettata sotto la sella, ma il problema persiste, coinvolgendo anche fusibili, cavi aggiuntivi e alimentarori collegati direttamente alla batteria. La situazione si è sviluppata dopo aver montato componenti accessori e un voltmetro, con l’impianto originale che funziona a intermittenza solo se si elimina l’alimentazione degli accessori.
La descrizione fornisce indizi chiari: quando il quadro è acceso, la tensione cala, e l’avviamento non gira nonostante il relè emetta suono. Il trasformatore da 12 volt, misurando in uscita, segna 17 volt, portando a dubbi sull’adeguatezza di questa modifica rispetto all’impostazione originale. L’esperienza riporta anche problemi di contatto o contatto difettoso tra cavi sfilacciati e telaio, che può creare un cortocircuito negativo evidente.
Per affrontare la problematica in modo sistematico, è utile distinguere tra cause comuni di guasto dell’impianto elettrico su enduro come KTM 125 EXC: alimentazione, cablaggio, impostazioni di controllo, unità di illuminazione difettosa, fusibile o protezione, danni da acqua o corrosione. I sintomi descritti puntano a un assorbimento di corrente anomalo a quadro acceso, che potrebbe derivare da contatti allentati, cablaggi difettosi o componenti di potenza malfunzionanti.
Analisi passo-passo delle cause comuni
- Controllare la batteria e l’alimentazione
È la prima verifica da eseguire: la batteria potrebbe essere scarica o non inserita correttamente, alimentando il motore ma non gli accessori. Risoluzioni consigliate: caricare completamente la batteria, reinstallarla saldamente e controllare i contatti. Rimuoverla e pulire i contatti aiuta a migliorare la connessione. - Verificare le impostazioni di controllo e del display
Il display o pannello di controllo potrebbe non abilitare automaticamente le luci. Verificare se il menu delle impostazioni mostra le luci attive e, in caso di malfunzionamenti, provare a spegnere e riaccendere l’intero sistema, rimuovendo la batteria per qualche minuto prima di reinserirla. - Ispezionare cablaggio e connettori
Fili allentati, danneggiati o connettori non saldamente collegati sono cause comuni. Controllare il cavo del faro anteriore e quello posteriore, i collegamenti vicino al controller, e fissare eventuali fili penzolanti. Sostituire i cavi danneggiati se necessario, e non dimenticare di scollegare la batteria prima di intervenire sui collegamenti. - Verificare danni causati dall’acqua
Acqua e umidità possono causare lampeggiamenti o funzionamenti intermittenti. Controllare eventuali traces di condensa, corrosione sui connettori, e asciugare accuratamente l’impianto; proteggere i connettori con grasso dielettrico per prevenire corrosione futura. - Testare l’unità di illuminazione stessa
A volte una sola componente è difettosa. Verificare se il faro anteriore funziona mentre il posteriore no o viceversa, controllando la compatibilità di tensione (6V, 12V, 48V a seconda del sistema) e sostituire la luce difettosa con ricambi originali o approvati dal produttore. - Controllare fusibile e controller
Fusibile bruciato o protezione interrotta potrebbe interrompere l’alimentazione degli accessori. Verificare manuale utente, individuare il fusibile vicino alla batteria o al controller e sostituirlo con lo stesso valore. Se il controller non invia alimentazione alle luci nonostante display e motore funzionino, potrebbe essere necessario rivolgersi a un professionista. - Considerazioni legali e preventive
L’illuminazione è spesso soggetta a normative: in UE è necessario un faro anteriore bianco e un faro posteriore rosso; in altre regioni le norme variano. Strategie preventive includono evitare lavaggi ad alta pressione su luci e connettori, controllare regolarmente i cavi, utilizzare componenti di qualità e conservare la moto in luogo asciutto e coperto.
Soluzioni pratiche consigliate
Per ridurre i rischi di indipendenza energetica tra batterie, regolatori e accessori, una struttura a albero di alimentazione è utile: partire dalla batteria e, da lì, ramificare direttamente verso gli utilizzatori principali, riducendo linee multiple e fusibili sovrapposti. Se si riscontrano problemi di tensione, è utile ricollegare spina e cavi saldamente, evitare contatti a massa non intenzionali e verificare che i fili giallo e bianco dall’alternatore non presentino cortocircuiti verso il telaio. In caso di dubbi, sostituire direttamente l’impianto concomponenti originali per test di confronto.
Nella situazione descritta, una gestione più semplice potrebbe consistere nell’eliminare temporaneamente l’impianto accessorio e verificare se l’impianto originale funziona bene da solo. L’esperienza riporta che i fusibili troppo piccoli sul voltmetro portano a misurazioni non affidabili: un voltmetro assorbe una corrente pressoché nulla, ma un fusibile molto piccolo può influire sul segnale.

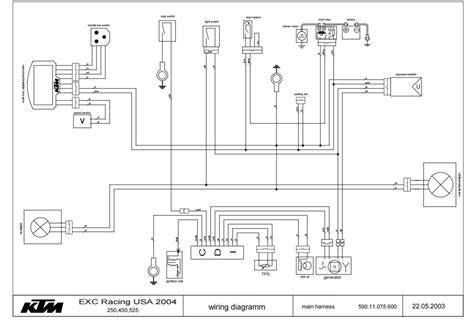

Per una verifica visiva rapida, usare uno schema di impianto originale KTM per confrontare i fili giallo e bianco dello statore e verificare che non siano a massa. Se si riscontrano fili sfilacciati o contatti deteriorati, ripristinare o sostituire i cavi difettosi per eliminare cortocircuiti indiretti.
E' PARTITA 😍 RESTAURIAMO IL MIO PRIMO KTM 125 EXC EP.4
Con l’eliminazione dei cablaggi non essenziali e la verifica dell’impianto originale, è stato possibile scoprire che i fili sfilacciati avevano contatto con il telaio, causando un consumo di corrente anomalo e spegnimento al momento dell’accensione. Dopo aver rimosso l’impianto accessorio, la moto ha mostrato un miglioramento significativo. Aggiornare o ripristinare l’impianto originale, quindi, è spesso la strada più affidabile quando il problema è legato all’alimentazione complessiva.
In caso di dubbi, è consigliabile consultare il manuale KTM o contattare l’assistenza: l’installazione di componenti non omologati o cambi di tensione potrebbero invalidare garanzia o creare rischi di sicurezza. Fornire foto o video durante le richieste di assistenza può velocizzare la diagnosi e la riparazione.
FAQ essenziale
- Posso usare la mia e-bike senza luci? Tecnicamente sì durante il giorno, ma di notte è pericoloso e spesso illegale.
- Posso potenziare le luci della mia e-bike? Sì, ma è necessario garantire compatibilità di tensione e connettori.
- Perché le mie luci lampeggiano? Di solito dovuto a cablaggio allentato, infiltrazioni d’acqua o tensione instabile.
Alla fine, la chiave è una diagnosi sistematica: un filo allentato, un problema di impostazione o un componente minore difettoso. Con una verifica ordinata e l’assenza di sovraccarichi di fusibili, è possibile rimettere in servizio l’impianto in sicurezza, evitando ripetuti guasti e garantendo viaggi affidabili e conformi alle normative.
