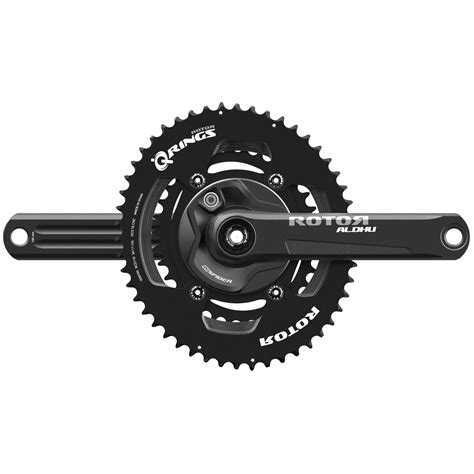

Istruzioni di Montaggio e Manutenzione della Guarnitura Rotor 3D
La guarnitura Rotor 3D rappresenta un componente di alta gamma per ciclisti esigenti, apprezzata per la sua leggerezza, rigidità e prestazioni. Tuttavia, come ogni componente meccanico complesso, richiede un'installazione e una manutenzione accurate per garantirne la longevità e il corretto funzionamento. Questo articolo fornirà istruzioni dettagliate, affrontando anche problematiche comuni riscontrate dagli utenti, con particolare attenzione ai modelli Rotor 3D.
Identificazione del Modello e Caratteristiche Distintive
Prima di procedere con il montaggio o la manutenzione, è fondamentale identificare correttamente il modello di guarnitura in vostro possesso. Le guarniture Rotor 3D, pur condividendo un design di base, presentano sottili differenze tra le varie generazioni. Un utente ha notato che la sua guarnitura non presentava i "tappi" rossi tipici della versione 3D+, e sulla grafica della pedivella era riportato "3D". Il peso di 450 grammi, compreso il tappo, è un altro dato utile per la sua identificazione. È importante distinguere la versione 3D da modelli successivi come la 3D+ o la 3DF, che potrebbero avere sistemi di serraggio o dettagli costruttivi differenti.
Il Mistero del Serraggio della Pedivella: Come Funziona?
Una delle domande più frequenti e fonte di perplessità riguarda il meccanismo di serraggio della pedivella. Un utente ha espresso la sua difficoltà nel comprendere "come diavolo funziona il serraggio della pedivella?". La chiave di volta per comprendere questo sistema risiede nella vite di fissaggio.
La vite utilizzata per serrare la pedivella presenta una duplice filettatura. Come descritto da un utente esperto, se la vite viene rimossa, si può osservare che possiede una filettatura standard all'estremità che va a serrare la pedivella al perno, e una filettatura molto più fine (finissima) sull'estremità opposta. Questa configurazione a doppia filettatura è progettata per un meccanismo di precarico e serraggio specifico, che assicura una tenuta solida e affidabile della pedivella sul perno.
Procedura di Montaggio della Guarnitura Rotor 3D
Il montaggio corretto della guarnitura Rotor 3D è cruciale per la sicurezza e le prestazioni. Sebbene le istruzioni specifiche possano variare leggermente a seconda del modello esatto e del movimento centrale utilizzato, i principi generali rimangono gli stessi.
Strumenti Necessari:
- Chiave dinamometrica (essenziale per rispettare le coppie di serraggio)
- Chiave a brugola (solitamente da 8mm o 10mm per la vite di serraggio)
- Grasso per cuscinetti e filettature
- Strumento per la rimozione/installazione del movimento centrale (specifico per il tipo di movimento centrale)
Fasi di Montaggio:
- Preparazione del Movimento Centrale: Assicurarsi che il movimento centrale sia correttamente installato nel telaio della bicicletta, seguendo le istruzioni del produttore del movimento centrale stesso. Pulire accuratamente le sedi del movimento centrale.
- Preparazione del Perno e delle Pedivelle: Pulire il perno della guarnitura e le sedi interne delle pedivelle. Applicare uno strato sottile di grasso sulle sedi del perno dove alloggeranno i cuscinetti del movimento centrale. Applicare grasso anche sulla filettatura della vite di serraggio.
- Installazione della Pedivella Destra (Corona): Inserire il perno della guarnitura attraverso il movimento centrale dal lato destro del telaio. Inserire la pedivella destra (quella con le corone) sul perno, assicurandosi che sia correttamente allineata.
- Installazione della Pedivella Sinistra: Inserire la pedivella sinistra sul perno dal lato opposto.
- Serraggio della Vite di Fissaggio: Questo è il passaggio più delicato. Inserire la vite di fissaggio nella sua sede sulla pedivella sinistra. Avvitare la vite gradualmente, alternando i lati se necessario per garantire un serraggio uniforme. Utilizzare una chiave a brugola.
- Coppia di Serraggio Iniziale: Avvitare la vite fino a quando non si avverte una leggera resistenza. A questo punto, la pedivella dovrebbe essere posizionata correttamente.
- Serraggio Finale: Utilizzare una chiave dinamometrica per serrare la vite alla coppia specificata dal produttore Rotor. È fondamentale non superare la coppia di serraggio raccomandata, poiché questo può danneggiare la vite, la pedivella o il perno. Le coppie di serraggio tipiche per questo tipo di guarniture si aggirano intorno ai 40-50 Nm, ma è sempre meglio verificare le specifiche del proprio modello.
Come rimuovere e reinstallare le manovelle del rotore
Problematiche Comuni e Soluzioni
Nonostante la qualità costruttiva, alcuni utenti possono incontrare difficoltà o problemi con le guarniture Rotor 3D.
Spanatura della Vite della Pedivella
Uno dei problemi più seri e frustranti è la "spanatura" della vite della pedivella sinistra. Questo accade quando gli spigoli interni della testa della vite si arrotondano a causa di un serraggio eccessivo, di un uso di una chiave di dimensioni errate, o di una vite di scarsa qualità. Un utente ha riscontrato questo problema e ha chiesto se fosse possibile richiedere il ricambio della sola pedivella sinistra.
- Possibilità di Ricambio: La possibilità di richiedere il ricambio della sola pedivella sinistra dipende dalla politica del produttore o del rivenditore. In molti casi, soprattutto se la guarnitura è fuori garanzia, potrebbe essere necessario acquistare un componente sostitutivo completo o cercare un meccanico specializzato in grado di recuperare la vite spanata (ad esempio, utilizzando estrattori specifici).
- Prevenzione: Per evitare la spanatura:
- Utilizzare sempre una chiave a brugola della misura esatta e di buona qualità.
- Rispettare scrupolosamente le coppie di serraggio indicate, utilizzando una chiave dinamometrica.
- Applicare un sottile strato di grasso sulla filettatura della vite prima del montaggio per facilitare il serraggio e prevenire il grippaggio.
- Evitare di smontare e rimontare la pedivella frequentemente senza necessità.
Fragilità e Rottura
Un utente ha sollevato la preoccupazione se la guarnitura fosse "così delicata da rompersi?!". Sebbene le guarniture Rotor 3D siano progettate per essere leggere e performanti, non sono indistruttibili. Un uso improprio, cadute, impatti violenti o un montaggio errato possono portare a danni strutturali.
- Carico Eccessivo: Sottoporre la guarnitura a carichi eccessivi e ripetuti, come durante competizioni estreme o con un ciclista di peso molto elevato senza un'adeguata manutenzione, potrebbe teoricamente portare a fatica del materiale.
- Impatto: Un impatto diretto, ad esempio in caso di caduta, può causare crepe o deformazioni.
- Controllo Visivo: È sempre consigliabile effettuare un controllo visivo periodico della guarnitura, prestando attenzione a eventuali crepe, ammaccature o segni di deformazione, specialmente attorno ai punti di giunzione e alle aree di maggiore stress.
Differenze tra 3D, 3D+ e 3DF
Come accennato, distinguere i modelli è importante. Le differenze possono riguardare:
- Estetica: Presenza o assenza di tappi colorati (come i rossi distintivi della 3D+).
- Tecnologia del Perno: Modelli più recenti potrebbero avere perni in materiali diversi o con profili differenti per ottimizzare la compatibilità con i movimenti centrali.
- Sistema di Serraggio: Sebbene il principio di base possa essere simile, i dettagli della vite e del suo alloggiamento possono variare.
- Peso: Le differenze di peso possono essere minime ma significative per i ciclisti orientati alla performance.
Se si ha dubbi sul proprio modello, consultare il manuale originale o le specifiche sul sito web di Rotor, fornendo il numero di serie o dettagli visivi, può essere d'aiuto.
Manutenzione Generale
Una corretta manutenzione prolunga la vita della guarnitura e previene problemi futuri.

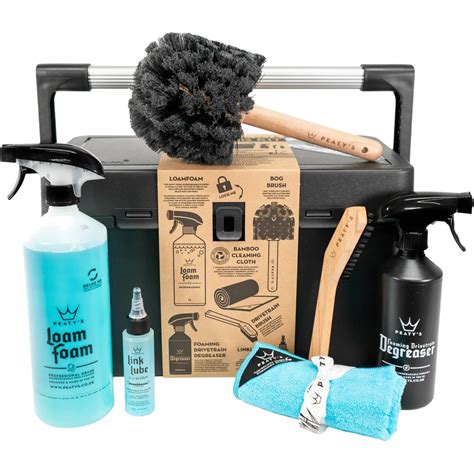

- Pulizia: Dopo ogni uscita, soprattutto in condizioni di bagnato o fango, pulire la guarnitura con acqua e un detergente neutro. Evitare getti ad alta pressione direttamente sui cuscinetti del movimento centrale.
- Lubrificazione: Mantenere i cuscinetti del movimento centrale puliti e correttamente lubrificati è fondamentale. Se si avvertono rumori o attriti, potrebbe essere necessario rimuovere il movimento centrale, pulire i cuscinetti, ingrassarli nuovamente o sostituirli se danneggiati.
- Controllo Serraggio: Periodicamente, controllare il serraggio della vite della pedivella sinistra. Se necessario, applicare nuovamente la coppia di serraggio corretta.
- Ispezione Corone: Verificare l'usura delle corone. Denti consumati o "a pinna di squalo" indicano la necessità di sostituirle per garantire un cambio marcia fluido e prevenire un'usura prematura della catena.
Seguendo queste istruzioni e prestando attenzione ai dettagli, sarà possibile godere a lungo delle prestazioni offerte dalla propria guarnitura Rotor 3D, affrontando con cognizione di causa eventuali necessità di manutenzione o riparazione.
