La Scelta del Movimento Centrale: Guarnitura e Telaio, un Legame Indissolubile

Il mondo delle biciclette, in particolare quello delle biciclette da corsa, è un universo di dettagli tecnici che, seppur apparentemente piccoli, assumono un'importanza fondamentale per le prestazioni e il comfort del ciclista. Tra questi componenti cruciali, il movimento centrale e la guarnitura occupano una posizione di rilievo. Comprendere la loro interazione e le diverse tipologie esistenti è essenziale per ogni appassionato, dal neofita al professionista.

Il Movimento Centrale: Cuore Rotante della Trasmissione

Il movimento centrale è il componente che collega la guarnitura al telaio e permette la rotazione dei pedali. Esso alloggia i cuscinetti che consentono al perno della guarnitura di ruotare liberamente all'interno della scatola del movimento centrale del telaio. La sua funzione è quindi quella di trasmettere la forza impressa dal ciclista sui pedali alla catena, che a sua volta muove la ruota posteriore. Negli anni sono stati introdotti molti sistemi diversi e proprio questa varietà crea spesso confusione quando si deve sostituire il movimento centrale. La scelta del movimento centrale corretto non è un dettaglio trascurabile, ma una decisione che dipende strettamente dalle specifiche del telaio della bicicletta.

La Scatola del Movimento Centrale: La Base di Ogni Compatibilità

Il telaio di una bicicletta non è un elemento statico nel processo di scelta del movimento centrale; anzi, è il suo elemento determinante. La scatola del movimento centrale, ovvero l'alloggiamento all'interno del telaio dove viene installato il movimento centrale stesso, presenta caratteristiche dimensionali e di fissaggio che variano significativamente tra i diversi produttori e modelli di biciclette.

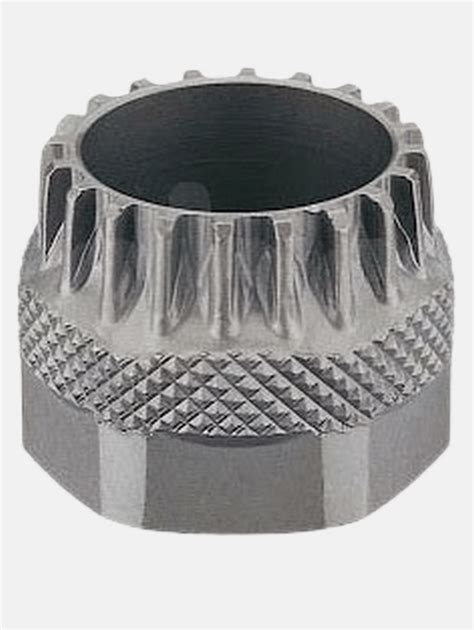

Dalle analisi visive di telai in fibra di carbonio, appare evidente che molti sono dotati di scatola del movimento centrale filettata. Questo si deduce dal fatto che le calotte della guarnitura presentano sul bordo esterno gli intagli atti all’utilizzo dell’apposita chiave. Su tale faccia dovrebbe essere riportata la dicitura del tipo di filetto adottato. Ad esempio, la dicitura "36 x 24 TPI" denota il tipo italiano, che adotta appunto una filettatura metrica destrorsa. Al contrario, "1,370” x 24 TPI" denota il tipo inglese (BSA), che invece adotta una filettatura in pollici, sinistrorsa sulla calotta destra e destrorsa sulla calotta sinistra.

Principali Standard di Movimento Centrale

La varietà di sistemi di movimento centrale è ampia e in continua evoluzione, riflettendo la ricerca costante di maggiore leggerezza, rigidità ed efficienza. Di seguito, analizzeremo le tipologie più diffuse, evidenziando le loro caratteristiche distintive e le implicazioni per la compatibilità con guarniture e telai.

Movimenti Centrali Filettati

I movimenti centrali filettati rappresentano lo standard storico e, per molti, ancora il preferito per la loro semplicità di montaggio e manutenzione.

• Standard Italiano ( a volte chiamato "Italian Thread" o "ITA"): Caratterizzato da una filettatura metrica con passo 36x24 TPI (filetti per pollice). Le calotte sono avvitate in senso antiorario sulla destra e in senso orario sulla sinistra. Questo standard è noto per essere robusto e affidabile.
• Standard Inglese (BSA - British Standard Association, o BSC - British Standard Cycle): Questo è probabilmente lo standard più diffuso a livello mondiale. Utilizza una filettatura in pollici di 1,370” x 24 TPI. La calotta destra ha una filettatura sinistrorsa (si avvita in senso antiorario), mentre quella sinistra ha una filettatura destrorsa (si avvita in senso orario). Il BSA è apprezzato per la sua semplicità e per la vasta disponibilità di ricambi.

I movimenti centrali filettati sono generalmente considerati più silenziosi rispetto ai sistemi press-fit, poiché il filetto offre una maggiore stabilità e riduce il rischio di scricchiolii. La manutenzione è spesso più semplice, richiedendo meno attrezzi specifici rispetto ai sistemi press-fit.

Movimenti Centrali Press-Fit

I movimenti centrali press-fit (o a pressione) hanno guadagnato terreno negli ultimi anni, soprattutto sui telai in carbonio e sulle biciclette di alta gamma. L'idea alla base di questi sistemi è quella di eliminare le filettature nel telaio, permettendo di ottenere scatole del movimento centrale più larghe e rigide, con un potenziale miglioramento della trasmissione della potenza.

Esistono diverse varianti di sistemi press-fit, ognuna con le proprie dimensioni e specifiche:

• PF30 (PressFit 30): Questo standard è stato sviluppato per accogliere perni guarnitura da 30 mm di diametro. La scatola del movimento centrale ha un diametro interno di 46 mm. I cuscinetti vengono pressati direttamente nel telaio.
• BB30 (Bottom Bracket 30): Simile al PF30, ma il telaio presenta una scatola del movimento centrale di 42 mm di diametro interno, e i cuscinetti sono alloggiati direttamente nelle sedi del telaio, senza calotte esterne. Questo sistema è il più leggero e rigido, ma richiede tolleranze molto strette nella produzione del telaio.
• BB86/BB92: Questi standard utilizzano una scatola del movimento centrale larga (86.5 mm per BB86 su telai da strada, 92 mm per BB92 su telai MTB) con un diametro interno di 41 mm. I cuscinetti sono alloggiati in calotte che vengono poi pressate nel telaio. Sono progettati per accogliere perni guarnitura standard da 24 mm (come quelli delle guarniture Shimano Hollowtech II) o da 25 mm (come alcune guarniture FSA).
• BB386 EVO: Questo standard combina la larghezza del PF30 (46 mm di diametro interno della scatola) con una maggiore lunghezza, permettendo l'uso di perni guarnitura da 30 mm di diametro e da 86.5 mm di lunghezza. È progettato per offrire un'elevata rigidità e compatibilità con guarniture di vario tipo.
• BBRight: Questo è uno standard sviluppato da Cervélo per aumentare la rigidità della zona movimento centrale grazie a una struttura asimmetrica del telaio. Esistono due varianti: BBRight Direct Fit, con cuscinetti inseriti direttamente nel telaio, e BBRight Press Fit, che utilizza invece calotte pressate.

La scelta di un movimento centrale press-fit è spesso dettata dalla volontà di ottimizzare la rigidità del telaio e ridurre il peso complessivo della bicicletta. Tuttavia, richiedono un montaggio più preciso e attrezzi specifici per evitare danni al telaio o scricchiolii indesiderati.

Il Concetto di "Over Torque" e la Compatibilità con le Guarniture

La domanda su "Quella con perno 30 sarebbe la over torque?" introduce un concetto importante legato al diametro del perno della guarnitura. La dicitura "Over Torque" (spesso abbreviata in O.T.) non è uno standard di movimento centrale in sé, ma piuttosto si riferisce a un design di guarnitura che utilizza un perno di diametro maggiore rispetto ai tradizionali 24 mm. Le guarniture con perno da 30 mm, come quelle sviluppate da SRAM (con il loro sistema BB30 e PF30) o Campagnolo (con la loro guarnitura "Ultra-Torque" o "Power Torque" che utilizza perni di diametro maggiore), sono progettate per offrire una maggiore rigidità e trasferire più potenza.

Per passare da una guarnitura come una Campagnolo Athena (che tipicamente utilizza un perno da 24 mm) a una Campagnolo Super Record con perno da 30 mm (o un sistema simile), è necessario verificare la compatibilità del telaio e del movimento centrale. Se il telaio è predisposto per un movimento centrale con scatola larga e diametro adeguato (es. BB30, PF30, BB386 EVO), sarà possibile installare la nuova guarnitura. In caso contrario, potrebbero essere necessari adattatori o la sostituzione del movimento centrale stesso.

Come Identificare il Movimento Centrale Corretto per la Tua Bicicletta

Determinare quale movimento centrale monta la tua bicicletta è un passaggio fondamentale per evitare acquisti errati e complicazioni durante la manutenzione o l'upgrade. Ecco i metodi più efficaci:

1. Misurazione Diretta: Il metodo più sicuro è misurare fisicamente la scatola del movimento centrale sul telaio. Avrai bisogno di un calibro per misurare:

   • La larghezza della scatola del movimento centrale.
   • Il diametro interno della scatola del movimento centrale.
   • Se il telaio è filettato, dovrai anche verificare il tipo di filetto (Italiano o Inglese) e il numero di filetti per pollice (TPI).

2. Consultazione del Manuale della Bicicletta: Se possiedi ancora il manuale originale della tua bicicletta, questo dovrebbe indicare le specifiche del movimento centrale e della guarnitura installati di serie.

3. Ricerca Online del Modello: Cerca il modello esatto della tua bicicletta (ad esempio, "Pinarello FP4 specifications") online. Spesso i produttori o i siti di recensioni forniscono dettagli tecnici completi, inclusi i componenti della trasmissione.

4. Analisi della Guarnitura Esistente: Il tipo di guarnitura attualmente installata può fornire indizi preziosi. Ad esempio, una guarnitura Shimano Hollowtech II ha un perno da 24 mm e richiede un movimento centrale BSA o BB86/BB92. Una guarnitura SRAM GXP ha un perno da 24/22 mm e richiede un movimento centrale BSA. Una guarnitura SRAM DUB ha un perno da 28.99 mm e richiede specifici movimenti centrali DUB compatibili con il telaio.

Caso Specifico: Pinarello FP4

Per quanto riguarda una Pinarello FP4, è importante considerare che questo modello, essendo un telaio in fibra di carbonio, potrebbe essere equipaggiato con diverse tipologie di movimento centrale a seconda dell'anno di produzione e della versione. Tuttavia, molti telai Pinarello di quella generazione utilizzavano standard filettati (BSA o Italiano) o sistemi press-fit come il BB86.

Per una certezza assoluta sulla tua Pinarello FP4, ti consigliamo vivamente di effettuare le misurazioni dirette della scatola del movimento centrale, come descritto sopra. In alternativa, puoi cercare informazioni specifiche sul modello esatto della tua bicicletta o consultare un meccanico di biciclette esperto che potrà identificare il componente con precisione.

Segnali di Usura e Manutenzione del Movimento Centrale

Il movimento centrale è un componente soggetto a usura nel tempo, influenzato dall'uso, dall'ambiente e dalla manutenzione. Riconoscere i segnali di un movimento centrale da cambiare è fondamentale per evitare danni maggiori e garantire una pedalata fluida ed efficiente.

Segnali di un Movimento Centrale da Sostituire:

• Scricchiolii: Rumori di sfregamento o "scricchiolii" che provengono dalla zona del movimento centrale, specialmente durante la pedalata sotto sforzo o in salita. Questi rumori possono essere causati da cuscinetti usurati, da un movimento centrale non correttamente installato, o dalla mancanza di grasso/frenafiletti.
• Giochi Laterali: Se senti o vedi un movimento laterale del perno della guarnitura quando provi a muoverla con le mani (con la catena rimossa), i cuscinetti sono probabilmente usurati o allentati.
• Pedalata non Fluida: Una sensazione di resistenza o "impuntamento" durante la rotazione dei pedali, anche quando la bicicletta è ferma e la trasmissione è pulita e lubrificata, può indicare cuscinetti danneggiati.
• Difficoltà nel Montaggio/Smontaggio: Se il movimento centrale è eccessivamente difficile da smontare o montare, potrebbe indicare corrosione o danni alle filettature (nel caso di sistemi filettati).

Se noti uno o più di questi segnali, è meglio intervenire prima che il danno coinvolga anche la guarnitura, che è un componente più costoso da sostituire.

Durata e Manutenzione:

La durata di un movimento centrale varia considerevolmente in base a diversi fattori:

• Qualità del Componente: I modelli di fascia alta, con cuscinetti ceramici o di alta qualità, tendono a durare più a lungo.
• Condizioni di Utilizzo: L'esposizione a fango, acqua, sale e polvere accelera l'usura dei cuscinetti.
• Manutenzione: Una corretta manutenzione è cruciale.

In media, un movimento centrale può durare tra i 5.000 e i 10.000 km. Tuttavia, con una pulizia regolare, una corretta lubrificazione e una sostituzione tempestiva dei cuscinetti usurati, la sua vita utile può essere prolungata.

L'importanza del Grasso e del Frenafiletti:

È fondamentale ingrassare adeguatamente il movimento centrale durante l'installazione. Per i sistemi filettati, un buon grasso o grasso al rame previene la ruggine e facilita lo smontaggio futuro. Per i sistemi press-fit, l'uso di un frenafiletti specifico (come il Loctite blu) è essenziale per garantire un fissaggio sicuro delle calotte al telaio e prevenire scricchiolii. Questo passaggio chiave in ogni installazione o manutenzione non va mai trascurato.

Movimento Centrale da Corsa vs. MTB

Sebbene i principi meccanici siano simili, i movimenti centrali per biciclette da Mountain Bike (MTB) e da Corsa presentano differenze progettuali significative, dettate dalle esigenze specifiche di ciascuna disciplina.

• Movimenti Centrali MTB: Sono progettati per resistere a condizioni estreme. Devono sopportare urti, vibrazioni, fango, acqua e polvere. La robustezza e la protezione dei cuscinetti sono prioritarie. Spesso utilizzano sistemi più resistenti e sigillati.
• Movimenti Centrali da Corsa: Puntano su leggerezza, rigidità e massima efficienza su asfalto. La riduzione del peso è un obiettivo primario, così come l'ottimizzazione della trasmissione della potenza per massimizzare le prestazioni del ciclista. La scorrevolezza dei cuscinetti è fondamentale.

Il Fai-da-Te: Possibilità e Limiti

È possibile cambiare il movimento centrale da soli? La risposta è sì, ma con alcune importanti considerazioni. Servono gli strumenti giusti: estrattori specifici per i diversi tipi di movimento centrale, chiavi dinamometriche per garantire il corretto serraggio e, in alcuni casi, presse per i sistemi press-fit. È inoltre necessaria una certa manualità e conoscenza delle procedure corrette per evitare di danneggiare il telaio, le guarniture o il nuovo movimento centrale. Se non si è esperti, è sempre meglio affidarsi a un meccanico qualificato per evitare danni costosi.

Compatibilità tra Movimenti Centrali e Guarniture

Una domanda ricorrente è: "Tutti i movimenti centrali sono compatibili con tutte le guarniture?" La risposta è un categorico no. La compatibilità dipende principalmente da due fattori:

1. Diametro del Perno della Guarnitura: Come accennato, i perni delle guarniture hanno diametri diversi (es. 24 mm, 30 mm, 28.99 mm, 25 mm). Il movimento centrale deve essere progettato per ospitare il perno della guarnitura specifica.
2. Tipo di Telaio e Scatola Movimento Centrale: Il telaio della bicicletta determina il tipo di movimento centrale che può essere installato (filettato, press-fit con specifiche dimensioni).

È quindi cruciale controllare sempre le specifiche tecniche sia del movimento centrale che della guarnitura, nonché le compatibilità indicate dai rispettivi produttori, per evitare errori di acquisto e garantire il corretto funzionamento del sistema di trasmissione.

Considerazioni sull'Acquisto e Spedizione

Quando si acquista un movimento centrale o altri componenti per biciclette, è utile tenere presente alcune informazioni logistiche. L'IVA viene applicata solo alle consegne all'interno dell'Unione Europea. Per le spedizioni verso Paesi extra-UE, il Paese di destinazione potrebbe addebitare tasse d'importazione e dazi doganali, che sono a carico dell'acquirente. La data di consegna è da considerarsi indicativa; la spedizione potrebbe richiedere più tempo, soprattutto se l'ordine include articoli non immediatamente disponibili. È inoltre possibile restituire l'ordine entro 14 giorni dalla consegna, ma è sempre consigliabile consultare la sezione "Diritto di Recesso" all'interno delle Condizioni di Vendita o contattare direttamente il venditore per maggiori dettagli.

Il mondo dei movimenti centrali e delle guarniture è complesso, ma una comprensione chiara delle diverse tipologie, degli standard e delle compatibilità permette di fare scelte informate, garantendo prestazioni ottimali e una maggiore longevità alla propria bicicletta.
