Elaborazione TMAX 500: Guida Completa al Montaggio del Kit Cilindro Malossi

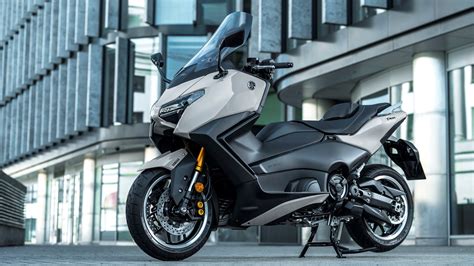

L'installazione di un kit cilindro su uno Yamaha TMAX rappresenta un passo significativo per gli appassionati che desiderano elevare le prestazioni del proprio scooter. Questa guida approfondita è dedicata a illustrare il processo di montaggio di un kit cilindro Malossi, con un focus particolare sui modelli TMAX 500, 530 e 560. Verranno esaminati gli strumenti necessari, le coppie di serraggio critiche, una procedura passo-passo dettagliata, gli errori comuni da evitare, i consigli per la taratura post-montaggio e una checklist finale per garantire un'installazione corretta e sicura.

È fondamentale sottolineare che i valori specifici di coppia di serraggio e le tolleranze dimensionali possono variare significativamente a seconda dell'anno di produzione del TMAX e della marca specifica del kit cilindro. Pertanto, è imperativo fare sempre riferimento al manuale d'officina ufficiale Yamaha e alle istruzioni fornite dal produttore del kit Malossi. Queste fonti primarie contengono le informazioni più accurate e aggiornate per il vostro specifico modello e componente.
Prerequisiti Essenziali per un Montaggio Sicuro
Prima di iniziare qualsiasi intervento meccanico, la sicurezza e la preparazione dell'area di lavoro sono di primaria importanza. Il veicolo deve essere posizionato in modo stabile su un cavalletto robusto, garantendo che non possa muoversi durante le operazioni. L'area di lavoro deve essere meticolosamente pulita per prevenire la contaminazione di componenti critici con polvere o detriti.
Un passaggio cruciale per la sicurezza è la scollegatura della batteria del veicolo, iniziando sempre dal morsetto negativo per evitare cortocircuiti accidentali.
L'utilizzo di Dispositivi di Protezione Individuale (DPI) adeguati è non negoziabile. Indossare guanti in nitrile per proteggere le mani da oli e solventi e occhiali protettivi per salvaguardare gli occhi da schegge o schizzi di liquidi è un requisito minimo.
Durante lo smontaggio, è probabile che vengano scaricati liquidi esausti, come olio motore e liquido refrigerante. È responsabilità dell'installatore raccogliere e smaltire correttamente questi fluidi secondo le normative ambientali vigenti.
Occorrente: Strumenti, Materiali e Componenti Chiave
Per condurre un'installazione efficace e professionale del kit cilindro Malossi, è necessario disporre di una gamma completa di strumenti, materiali di consumo e ricambi specifici.
Strumenti di Lavoro
- Set di chiavi a bussola e cricchetto: Essenziale per una vasta gamma di dadi e bulloni.
- Set di chiavi inglesi: Utili per dadi e bulloni che non possono essere raggiunti con le bussole.
- Chiave dinamometrica: Indispensabile per rispettare le coppie di serraggio critiche specificate dal produttore. È consigliabile averne una con una buona precisione nella gamma di coppie richieste.
- Cacciaviti: Di varie dimensioni e tipi (a taglio, a croce).
- Pinze: Per rimuovere seeger, fascette e altri piccoli componenti.
- Estrattore per volano: Necessario per accedere ad alcuni componenti interni del motore.
- Estrattore per cuscinetti: Se necessario per la rimozione dei cuscinetti dell'albero motore o di altri componenti.
- Attrezzi specifici per la fasatura della distribuzione: Per garantire il corretto allineamento delle camme.
- Pulitore per freni o sgrassante: Per la pulizia accurata delle superfici.
- Stracci puliti e non pelucchianti: Per la pulizia e l'asciugatura.
- Contenitori per liquidi: Per raccogliere olio e refrigerante.
- Bilancia di precisione: Per la pesatura dei pistoni, se necessario per l'equilibratura.
- Calibro e micrometro: Per misurare tolleranze e diametri, se richiesto dalle specifiche del kit.
Materiali di Consumo e Ricambi
- Kit Cilindro Malossi: Verificare attentamente la compatibilità con il modello specifico di TMAX (ad esempio, Malossi Big Bore 560 per TMAX 530/560). Il kit dovrebbe includere il cilindro, il pistone (con spinotto, seeger e fasce elastiche se non acquistati separatamente), e talvolta la testata.
- Serie Guarnizioni Completa: È assolutamente fondamentale utilizzare sempre guarnizioni nuove. Non riutilizzare mai guarnizioni vecchie, poiché ciò comprometterebbe la tenuta del motore e potrebbe causare danni. La serie deve includere guarnizioni per cilindro, testata, collettori di aspirazione e scarico, e altre necessarie.
- Olio Motore: Utilizzare un olio di alta qualità specificato dal produttore del TMAX o consigliato per motori ad alte prestazioni.
- Liquido Refrigerante: Un liquido refrigerante di alta qualità, come il Mafra Contra-Ice puro da diluire, è essenziale per mantenere il motore alla temperatura operativa ottimale.
- Grasso per assemblaggio: Un grasso specifico per l'assemblaggio motore, che sia compatibile con oli e carburanti.
- Sigillante per filetti: Se richiesto per specifici bulloni.
- Fascette stringitubo: Per i tubi del sistema di raffreddamento.
Procedura di Montaggio Passo-Passo
Il montaggio di un kit cilindro Malossi su uno Yamaha TMAX richiede precisione, pazienza e una comprensione approfondita della meccanica del motore.
1. Smontaggio Componenti Esterni e Accesso al Motore
- Rimozione della scocca: Iniziare rimuovendo tutte le parti della scocca che ostacolano l'accesso al motore. Questo può includere il vano sottosella, i pannelli laterali e inferiori.
- Scollegamento sistemi ausiliari: Scollegare con attenzione i cablaggi elettrici, i tubi del sistema di raffreddamento, il sistema di aspirazione e il collettore di scarico. Segnare i collegamenti se necessario per facilitare il rimontaggio.
- Rimozione del gruppo trasmissione: Smontare il variatore, la frizione e la campana frizione per accedere al carter motore.
- Svuotamento fluidi: Posizionare un contenitore sotto il tappo di scarico dell'olio motore e svitare il tappo per drenare completamente l'olio. Se necessario, procedere anche allo svuotamento del circuito di raffreddamento.

2. Smontaggio del Gruppo Termico Originale
- Rimozione del coperchio valvole: Svitare i bulloni che fissano il coperchio valvole e rimuoverlo con cautela.
- Rimozione della testata: Allentare i bulloni della testata seguendo una sequenza a croce e in più passaggi per evitare di deformare la testata. Rimuovere la testata con attenzione.
- Rimozione del gruppo cilindro: Svitare i bulloni che fissano il cilindro al basamento motore. Con delicatezza, sfilare il cilindro. Potrebbe essere necessario un leggero movimento di torsione.
- Rimozione del pistone: Rimuovere i seeger che bloccano il perno del pistone. Utilizzare una pinza per seeger specifica. Spingere fuori il perno del pistone e separare il pistone dalla biella. Prestare attenzione a non danneggiare la biella o l'albero motore.

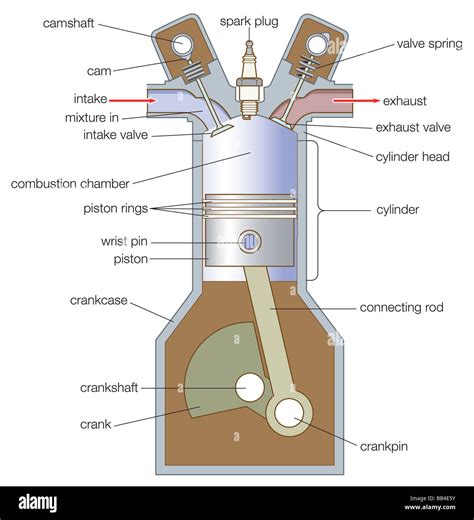

3. Preparazione e Montaggio del Nuovo Kit Cilindro Malossi
- Pulizia meticolosa: Pulire accuratamente la superficie del basamento motore dove alloggia il cilindro, rimuovendo ogni residuo di guarnizione vecchia e incrostazioni. Utilizzare uno sgrassante e stracci puliti.
- Ispezione componenti: Verificare che il nuovo pistone, le fasce elastiche e il cilindro siano privi di difetti visivi. Se il kit non include un pistone, assicurarsi che quello fornito sia compatibile e che le sue tolleranze siano corrette.
- Montaggio fasce elastiche: Installare le fasce elastiche sul nuovo pistone seguendo scrupolosamente le istruzioni del produttore Malossi. Assicurarsi che le aperture delle fasce siano sfalsate correttamente. Lubrificare leggermente le fasce con olio motore pulito.
- Installazione pistone sul gruppo biella: Inserire il perno del pistone attraverso la biella e il foro del pistone. Fissare il perno con i nuovi seeger forniti nel kit, assicurandosi che siano correttamente alloggiati nelle loro sedi.
- Lubrificazione: Lubrificare abbondantemente la superficie interna del nuovo cilindro e il pistone (con fasce già montate) con olio motore pulito o grasso specifico per l'assemblaggio. Questo è fondamentale per prevenire grippaggi durante la fase di rodaggio.
- Posizionamento del cilindro: Posizionare la nuova guarnizione alla base del cilindro (se applicabile) o sul basamento motore. Inserire con cautela il gruppo pistone-biella nel cilindro, facendo attenzione a non danneggiare le fasce elastiche mentre il pistone scende nel cilindro. Potrebbe essere necessario comprimere leggermente le fasce elastiche.
- Montaggio del cilindro sul basamento: Far scorrere il cilindro sul basamento motore, assicurandosi che sia perfettamente allineato con i prigionieri.
- Montaggio della testata: Posizionare la nuova guarnizione della testata sul cilindro. Posizionare la testata del kit Malossi (se fornita) o la testata originale modificata. Serrare i bulloni della testata seguendo la sequenza a croce e i valori di coppia specificati dal produttore Malossi, in più passaggi per garantire un serraggio uniforme.

4. Rimontaggio Componenti e Riempimento Fluidi
- Rimontaggio del coperchio valvole: Installare la nuova guarnizione del coperchio valvole e rimontare il coperchio, serrando i bulloni secondo le specifiche.
- Rimontaggio gruppo trasmissione: Reinstallare la frizione, la campana frizione e il variatore, rispettando le coppie di serraggio.
- Ricollegamento sistemi ausiliari: Ricollegare tutti i cavi elettrici, i tubi del sistema di raffreddamento, il sistema di aspirazione e il collettore di scarico. Verificare che tutte le fascette siano strette correttamente.
- Riempimento olio motore: Riempire il motore con la quantità e il tipo di olio specificato dal produttore. Verificare il livello tramite l'apposito indicatore.
- Riempimento liquido refrigerante: Riempire il circuito di raffreddamento con il liquido appropriato, seguendo le istruzioni per la diluizione se necessario. Spurgare l'aria dal circuito.
5. Controlli Finali e Avviamento
- Verifica generale: Ricontrollare tutti i collegamenti, i serraggi e la presenza di eventuali perdite.
- Collegamento batteria: Ricollegare il morsetto negativo della batteria.
- Primo avviamento: Avviare il motore e lasciarlo girare al minimo per alcuni minuti, monitorando attentamente la temperatura e l'eventuale presenza di spie anomale sul cruscotto. Ascoltare attentamente rumori insoliti.
- Controllo livelli: Dopo il primo spegnimento e un breve raffreddamento, ricontrollare i livelli di olio e refrigerante.
Errori Comuni da Evitare
L'installazione di un kit cilindro è un'operazione complessa e alcuni errori possono avere conseguenze gravi sul motore.
- Mancato rispetto delle coppie di serraggio: Un serraggio insufficiente può causare perdite e cedimenti strutturali, mentre un serraggio eccessivo può danneggiare filettature e componenti. Utilizzare sempre una chiave dinamometrica.
- Riutilizzo guarnizioni vecchie: Le guarnizioni sono progettate per un singolo utilizzo. Riutilizzarle compromette irrimediabilmente la tenuta del motore.
- Contaminazione: L'ingresso di sporco o detriti nel motore durante l'assemblaggio può causare graffi e usura precoce dei componenti. Mantenere un'area di lavoro pulita e coprire le aperture del motore quando non si sta lavorando attivamente.
- Installazione errata delle fasce elastiche: Le fasce devono essere posizionate correttamente e con le aperture sfalsate secondo le istruzioni. Un montaggio errato può portare a perdite di compressione o grippaggio.
- Mancata lubrificazione: Ogni componente in movimento, specialmente pistone e cilindro, deve essere abbondantemente lubrificato prima dell'assemblaggio per evitare danni durante le prime accensioni.
- Ignorare le istruzioni del produttore: Le istruzioni specifiche di Malossi e il manuale d'officina Yamaha sono le fonti definitive per coppie, tolleranze e procedure.
Rodaggio e Taratura: Ottenere il Massimo dal Nuovo Kit
Dopo aver completato con successo il montaggio del kit cilindro Malossi, le fasi di rodaggio e taratura sono cruciali per garantire le prestazioni ottimali e la longevità del motore.
Rodaggio
Il rodaggio è un periodo critico durante il quale le nuove fasce elastiche e le pareti del cilindro si adattano reciprocamente. Seguire scrupolosamente le indicazioni fornite dal produttore Malossi è fondamentale. Tipicamente, questo comporta:
- Variazione del regime motore: Evitare di mantenere un regime costante per lunghi periodi. Variare frequentemente la velocità e il regime, senza però sollecitare eccessivamente il motore con accelerazioni brusche o regimi troppo elevati.
- Carichi moderati: Guidare con carichi leggeri, evitando di trasportare passeggeri o bagagli pesanti, e senza tirare al massimo le marce.
- Durata: La durata del rodaggio può variare, ma spesso si estende per diverse centinaia di chilometri (ad esempio, le prime 300-500 km, o come specificato dal produttore).
- Controllo livelli: Durante il rodaggio, è buona norma controllare periodicamente il livello dell'olio motore e del liquido refrigerante.
Taratura e Ottimizzazione
L'installazione di un kit cilindro Malossi modifica significativamente le caratteristiche di erogazione del motore, rendendo spesso necessaria una riprogrammazione della centralina elettronica (ECU) per ottimizzare le prestazioni e l'affidabilità.
- Rimappatura ECU: È fortemente consigliata la rimappatura della centralina. Una taratura ottimizzata della mappa di iniezione e dell'anticipo di accensione permette di sfruttare appieno il potenziale del nuovo cilindro, migliorando non solo la potenza e la coppia, ma anche i consumi di carburante e l'affidabilità generale del motore. Senza una rimappatura adeguata, il motore potrebbe funzionare in modo non ottimale, con potenziali rischi di surriscaldamento o usura accelerata.
- Aumento di Potenza e Coppia: L'incremento effettivo di potenza e coppia varia considerevolmente in base al kit specifico Malossi utilizzato, alla presenza e tipologia di scarico sportivo, al sistema di aspirazione modificato e alla qualità della taratura finale. I produttori di kit solitamente forniscono stime indicative delle prestazioni ottenibili.
- Componenti aggiuntivi: Per sfruttare al meglio un kit cilindro potenziato, spesso è consigliabile considerare l'aggiornamento di altri componenti della trasmissione come il variatore e la frizione. Un variatore più performante e una frizione adeguatamente tarata possono trasferire in modo più efficiente la potenza aumentata alla ruota, migliorando l'accelerazione e la risposta del motore.
Come rimappare una centralina motore? INIEZIONE - Con ECM Titanium By RacingSound
Domande Frequenti (FAQ)
È necessario rimappare l'ECU dopo aver installato il kit?
Sì, è altamente consigliato. Una rimappatura personalizzata dell'ECU è fondamentale per ottimizzare la miscela aria-carburante e l'anticipo di accensione, massimizzando le prestazioni, migliorando i consumi e garantendo l'affidabilità del motore con il nuovo kit cilindro.
Quanto aumenta la potenza e la coppia con il kit Malossi?
L'incremento di potenza e coppia dipende da diversi fattori: il modello specifico del kit Malossi, la presenza e il tipo di scarico sportivo, le modifiche all'aspirazione e la precisione della taratura finale. Consultare le specifiche tecniche fornite dal produttore Malossi per avere un'idea del potenziale aumento.
Qual è la durata consigliata per il rodaggio?
La durata del rodaggio deve essere seguita scrupolosamente come indicato dal produttore del kit Malossi. Generalmente, si raccomanda un periodo di rodaggio di diverse centinaia di chilometri (es. 300-500 km) durante i quali si devono evitare carichi eccessivi e mantenere il regime motore fluttuante.
Il kit Malossi è omologato per l'uso stradale?
La normativa sull'omologazione dei componenti per uso stradale varia notevolmente a seconda del paese e della regione. È responsabilità dell'utente verificare le omologazioni specifiche del kit Malossi e le normative locali vigenti. Alcuni kit sono espressamente destinati all'uso sportivo o da competizione e potrebbero non essere legali per l'uso su strade pubbliche.
Quali modelli di TMAX sono compatibili con questo tipo di elaborazione?
I kit cilindro Malossi sono disponibili per diverse generazioni di Yamaha TMAX, tra cui i modelli TMAX 500, TMAX 530 e TMAX 560. È essenziale verificare la compatibilità esatta del kit scelto con l'anno e il modello specifico del proprio TMAX prima dell'acquisto.
Considerazioni Aggiuntive sull'Elaborazione dei Motori a Trasmissione a Cinghia
L'elaborazione di un motore scooter con trasmissione a cinghia, come lo Yamaha TMAX, presenta sfide e considerazioni uniche rispetto a una moto con cambio tradizionale. L'obiettivo è spesso quello di migliorare l'accelerazione e la risposta ai bassi e medi regimi, dove la trasmissione a cinghia può talvolta limitare l'efficacia della potenza erogata dal motore potenziato.
Partire dalle basi è una strategia saggia. L'installazione di un variatore sportivo è spesso il primo passo raccomandato, poiché permette di ottimizzare il rapporto di trasmissione in base alle nuove caratteristiche del motore. Se possibile, l'aggiornamento della frizione è un ulteriore passo che può migliorare ulteriormente la capacità del motore di trasmettere la sua potenza alla ruota, specialmente in fase di accelerazione.
È importante notare che, sebbene i kit cilindro Malossi siano prodotti di alta qualità utilizzando materiali all'avanguardia, l'efficacia percepita dell'elaborazione può variare. Alcuni utenti hanno riscontrato che, nonostante l'installazione di kit completi Malossi, i miglioramenti in termini di prestazioni percepite non sono stati sempre drastici, specialmente se confrontati con la potenza di base di un TMAX. Questo può dipendere da una serie di fattori, inclusa la taratura complessiva del veicolo e le aspettative dell'utente.
È un errore comune sottovalutare i motori originali Yamaha. I cilindri di serie sono progettati per un equilibrio ottimale tra prestazioni, affidabilità e durata, e spesso offrono un'erogazione molto valida. L'elaborazione mira a superare questi limiti, ma richiede un approccio olistico che consideri tutti gli aspetti della meccanica del veicolo, non solo il gruppo termico.
In definitiva, l'elaborazione di un TMAX con un kit cilindro Malossi è un progetto gratificante per chi cerca prestazioni superiori, ma richiede una pianificazione accurata, un'esecuzione meticolosa e una comprensione delle implicazioni di ogni modifica apportata.
