La Lancetta della Velocità sulla Ducati Monster: Un Mistero da Risolvere

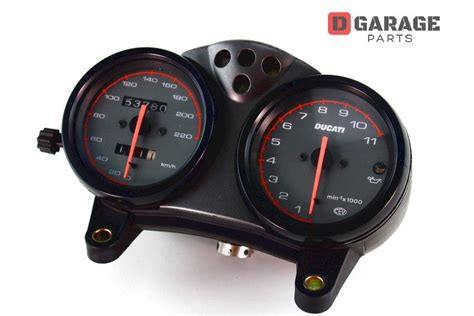

Il cruscotto di una motocicletta è un pannello di controllo complesso che fornisce al pilota informazioni vitali per la sicurezza e la corretta gestione del veicolo. Tra i vari indicatori, il tachimetro, comunemente chiamato "contachilometri" in un contesto più ampio, svolge un ruolo cruciale nel monitorare la velocità istantanea. Tuttavia, quando questo componente smette di funzionare, come nel caso di alcune Ducati Monster, si apre un vero e proprio enigma per i proprietari. Questo articolo esplorerà le cause più comuni di malfunzionamento del tachimetro sulle Ducati Monster, offrendo un'analisi dettagliata delle possibili soluzioni, basata sulle esperienze condivise da altri appassionati e sulle conoscenze tecniche pertinenti.

Comprendere il Malfunzionamento: Dai Sintomi alle Cause

Il problema del tachimetro non funzionante su una Ducati Monster può manifestarsi in diverse forme. In alcuni casi, l'intera unità del cruscotto può essere interessata da un malfunzionamento generale, come descritto da un proprietario di una Ducati Monster 620 i.e. del 2004, che ha riscontrato il bruciarsi di una parte della scheda madre all'interno del cruscotto. Questo danno ha compromesso non solo il tachimetro, ma anche il sistema delle frecce e i LED, mentre il resto del quadro continuava a funzionare. Questa situazione suggerisce un problema elettronico interno al cruscotto stesso, potenzialmente causato da esposizione prolungata ad agenti atmosferici come la pioggia.

In altri scenari, il problema può essere più circoscritto alla sola lancetta della velocità. Un esempio è quello di un proprietario di una Monster 620 del 2004 che, dopo che la moto era rimasta ferma per circa sei mesi e dopo aver sostituito la batteria, ha notato che il contachilometri registrava i chilometri percorsi regolarmente, ma la lancetta della velocità rimaneva bloccata sullo zero. Questo sintomo, unito al fatto che il controllo all'accensione faceva muovere la lancetta per tutto l'arco del tachimetro, ma poi questa rimaneva immobile durante la marcia, punta verso un guasto specifico del meccanismo di azionamento della lancetta o del segnale che la governa.

Un altro caso riportato riguarda una discrepanza significativa tra la velocità indicata dal tachimetro e quella effettiva misurata da un GPS. In questa situazione, il tachimetro segnava una velocità molto inferiore a quella reale, ad esempio 80 km/h indicati contro i 118 km/h del GPS. Dopo aver provato a sostituire il tachimetro con uno usato e il "cordino" (che in realtà si riferisce al cavo o al sensore che trasmette il segnale di velocità), il problema persisteva. Questo ha portato a sospettare del "rnvio" del contachilometri, un componente meccanico che trasmette il movimento dalla ruota al tachimetro.

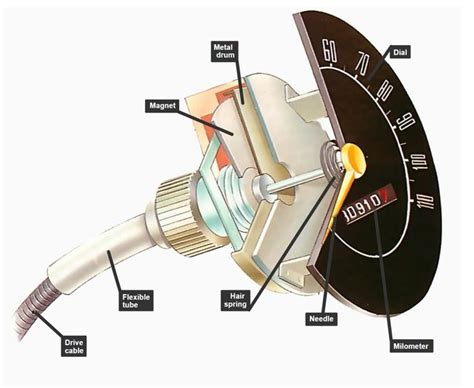

È importante distinguere tra tachimetri meccanici e quelli elettronici. I tachimetri meccanici, presenti su modelli più datati, utilizzano un cavo flessibile (il "cordino") che trasmette il movimento rotatorio della ruota a un meccanismo interno al cruscotto. Questo meccanismo, dotato di una molla a spirale di contrasto, aziona la lancetta. Il malfunzionamento in questo caso potrebbe essere dovuto all'usura o al danneggiamento del cavo, del suo attacco alla ruota o al cruscotto, o del meccanismo interno.

I tachimetri elettronici, più comuni sui modelli recenti come la Monster 620 i.e. del 2004, si basano su sensori che rilevano la rotazione della ruota o dell'albero di trasmissione. Questo segnale viene poi elaborato dalla centralina e inviato al cruscotto. I problemi in questo sistema possono derivare dal sensore stesso, dal cablaggio che collega il sensore alla centralina e al cruscotto, o dal circuito elettronico del cruscotto.

Cause Elettroniche e Meccaniche: Un Approfondimento

Guasti alla Scheda Madre del Cruscotto

Come accennato, il danneggiamento della scheda madre del cruscotto è una causa seria di malfunzionamento. L'esposizione all'acqua e all'umidità può causare corrosione e cortocircuiti, bruciando componenti vitali. In questi casi, la riparazione può essere complessa e costosa. Un'opzione, come suggerito da un utente, è quella di trasferire la memoria (un chip a 8 pin 24CO2 contenente dati come il chilometraggio e il codice chiave) da un cruscotto danneggiato a uno sostitutivo funzionante. Questa procedura richiede competenze di saldatura e dissaldatura, ma può essere una soluzione meno onerosa rispetto all'acquisto di un cruscotto nuovo o di un blocco completo di chiavi e strumentazione da Ducati, i cui prezzi possono essere proibitivi.

Problemi al Sensore di Velocità

Nei sistemi con tachimetro elettronico, il sensore di velocità è un componente critico. Questo sensore, spesso posizionato vicino alla ruota posteriore o anteriore, rileva la rotazione e invia un segnale al cruscotto. Se il sensore è difettoso, danneggiato o mal posizionato, il tachimetro non riceverà le informazioni corrette o non le riceverà affatto.

Un caso interessante riguarda una modifica al retrotreno di una Monster 695, dove il passaggio da un forcellone bibraccio a uno monobraccio ha creato problemi al sensore di velocità. In questo specifico scenario, il sensore leggeva le "coppiglie" (probabilmente i perni o le viti di fissaggio del disco freno) in modo errato. La risoluzione è stata quella di riverginare il tachimetro o acquistarne uno specifico per il modello Sxr, oppure, come poi avvenuto, di correggere il problema alla fonte.

Un altro caso emblematico è quello di un proprietario che, dopo aver cambiato i cerchi con quelli dell'S4, ha riscontrato un problema simile. Il gommista aveva installato viti a testa esagonale con una spaziatura diversa rispetto alle viti originali Torx da 10.9. Poiché il sensore prendeva i giri proprio da queste viti, la maggiore distanza tra di esse causava una lettura errata. La sostituzione delle viti con quelle corrette e l'uso di frenafiletti ha risolto il problema, dimostrando come anche dettagli apparentemente minori possano avere un impatto significativo sul funzionamento elettronico.

Il Ruolo del Rinvio del Contachilometri (per Tachimetri Meccanici)

Per le moto dotate di tachimetro meccanico, il "rnvio" (o rinvio del contachilometri) è un componente chiave. Si tratta di un ingranaggio, solitamente posizionato tra il mozzo della ruota e il cavo del tachimetro, che traduce la rotazione della ruota nella rotazione del cavo. Se questo componente è usurato, danneggiato o non ingrana correttamente, il cavo del tachimetro non riceverà il movimento adeguato, portando a una lettura imprecisa o assente. Un proprietario ha notato che il suo tachimetro segnava molto meno della velocità reale e, dopo aver escluso il tachimetro stesso e il cavo, ha ipotizzato che il rinvio fosse la causa. Sebbene il gommista avesse inizialmente dichiarato che girasse bene, è possibile che il problema si manifesti solo a un certo regime di rotazione o sotto carico. Il costo di un rinvio nuovo in Ducati può variare, ma è generalmente considerato un pezzo comune a diverse serie di Ducati, incluse Monster, SBK, SS e ST.

Fusibili e Cablaggio

Un problema apparentemente semplice ma spesso trascurato è quello dei fusibili. In alcune Ducati Monster, un fusibile specifico protegge il sensore di velocità o il circuito del tachimetro. Un proprietario di una Monster 620 del 2003 ha risolto il problema della lancetta della velocità bloccata semplicemente sostituendo un fusibile da 5 ampere nella scatola fusibili, identificato come "SPEED" (o simile), che proteggeva il sensore Hall sulla ruota posteriore. È importante consultare il manuale d'uso della propria moto per identificare la posizione e il valore dei fusibili pertinenti.

Anche il cablaggio gioca un ruolo fondamentale. Fili danneggiati, connettori ossidati o scollegati possono interrompere la trasmissione del segnale dal sensore alla centralina e al cruscotto. Un elettrauto può verificare l'integrità del cablaggio, controllando la continuità elettrica e la presenza di eventuali interruzioni o cortocircuiti.

Saldature Fredde e Componenti Interni del Cruscotto

All'interno del cruscotto, i motorini passo-passo che muovono le lancette possono essere soggetti a "saldature fredde". Queste sono giunzioni difettose tra i componenti elettronici e la scheda madre, causate da un processo di saldatura insufficiente o da stress meccanici. Un proprietario ha descritto come la lancetta della velocità della sua moto si muovesse in modo irregolare durante il check all'accensione e indicasse la velocità in modo impreciso durante la marcia. La causa identificata era una saldatura fredda su uno dei quattro piedini del motorino passo-passo che aziona la lancetta. La riparazione di queste saldature richiede competenza e precisione.

Soluzioni e Approcci alla Risoluzione del Problema

Di fronte a un tachimetro non funzionante, è fondamentale adottare un approccio metodico per diagnosticare e risolvere il problema.

1. Verifica dei Componenti Semplici:

• Fusibili: Controllare sempre i fusibili correlati al sistema di iniezione o al quadro strumenti. La sostituzione di un fusibile bruciato può essere una soluzione rapida ed economica.
• Cablaggio e Connettori: Ispezionare visivamente il cablaggio che collega il sensore di velocità al cruscotto. Verificare che non ci siano fili sfilacciati, tagliati o corrosi. Pulire i connettori per assicurarsi di un buon contatto elettrico.
• Sensore di Velocità: Se la moto è dotata di un sensore elettronico, questo è un candidato primario per il guasto. Se possibile, testare il sensore con un multimetro o sostituirlo con uno nuovo o usato compatibile.

2. Diagnosi del Cruscotto:

• Test di Accensione: Osservare attentamente il comportamento della lancetta della velocità durante il check all'accensione. Se si muove correttamente su tutto l'arco, il problema potrebbe essere nel segnale in ingresso o nel motorino che la muove. Se si muove poco o in modo irregolare, è probabile che il problema sia interno al cruscotto (saldature fredde, componenti danneggiati).
• Trasferimento Memoria (per Cruscotti Danneggiati): Come discusso, per i cruscotti con danni alla scheda madre, il trasferimento del chip di memoria (24CO2) su un'unità sostitutiva è una soluzione praticabile per preservare il chilometraggio e i dati chiave. Questa operazione richiede attrezzature specifiche e abilità nella saldatura.
• Acquisto di un Cruscotto Sostitutivo: Se la riparazione interna del cruscotto non è fattibile o economicamente vantaggiosa, l'acquisto di un cruscotto usato o nuovo è un'alternativa. È cruciale assicurarsi che il cruscotto sostitutivo sia compatibile con il modello e l'anno della moto.

3. Indagine sul Rinvio (per Tachimetri Meccanici):

• Ispezione Visiva: Verificare che il cavo del tachimetro sia correttamente collegato sia alla ruota che al cruscotto.
• Test di Rotazione: Se possibile, scollegare il cavo dal rinvio e provare a ruotare il cavo con un trapano a bassa velocità per vedere se il tachimetro risponde. Oppure, scollegare il cavo dalla ruota e girare la ruota per vedere se il cavo gira.
• Sostituzione del Rinvio: Se il rinvio è sospettato di essere la causa, la sua sostituzione è l'opzione più diretta.

4. Modifiche e Tolleranze:

• Modifiche al Retrotreno: Se sono state apportate modifiche al retrotreno (cerchi, forcellone, impianto frenante), è fondamentale verificare che queste non abbiano interferito con il sensore di velocità o il suo corretto funzionamento. La distanza tra i punti di lettura del sensore (viti del disco, ecc.) è critica.
• Tolleranze di Fabbrica: È bene ricordare che i tachimetri sono progettati con una certa tolleranza. Le leggi consentono una discrepanza del 5% (in modo che le multe per eccesso di velocità non possano essere facilmente contestate). Tuttavia, scarti molto più ampi indicano un problema ben definito.

5. L'Importanza dei Centri Specializzati e degli Amici Esperti:

Affrontare problemi complessi come quelli del cruscotto di una Ducati può essere frustrante, soprattutto quando i meccanici locali o i centri Ducati ufficiali offrono soluzioni costose o non sono in grado di fornire assistenza adeguata. In questi casi, il supporto di amici con competenze tecniche (come un amico esperto in saldature) o la partecipazione a forum online dedicati alla marca possono fornire preziose indicazioni e soluzioni pratiche.

La risoluzione di un tachimetro non funzionante su una Ducati Monster richiede pazienza, un'attenta analisi dei sintomi e un approccio sistematico alla diagnosi. Che si tratti di un problema elettronico interno al cruscotto, di un sensore difettoso, di un cavo danneggiato o di un componente meccanico usurato, esiste quasi sempre una soluzione, che sia una riparazione fai-da-te, l'intervento di un tecnico specializzato o la sostituzione di un componente.
