La Diagramma di Potenza del Variatore: Un'Analisi Approfondita
I sistemi di trasmissione a variazione continua (CVT), comunemente noti come variatori, rappresentano una tecnologia affascinante che ha rivoluzionato il modo in cui la potenza viene erogata da un motore, in particolare nel settore motociclistico e automobilistico. La loro capacità di adattare dinamicamente il rapporto di trasmissione consente al motore di operare in un intervallo di regimi ottimale, migliorando prestazioni, efficienza e guidabilità. Questa analisi esplorerà in dettaglio il funzionamento di questi dispositivi, le loro implicazioni sulla curva di erogazione del motore e le loro applicazioni storiche e moderne.
Le Origini Storiche dei Variatori

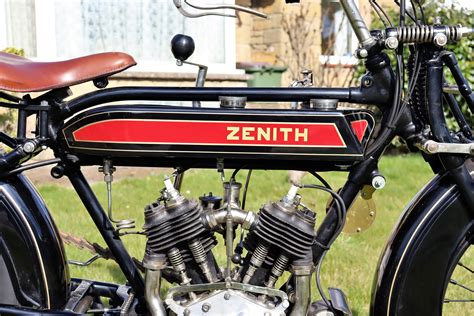

L'idea di un cambio a variazione continua non è recente; i primi concetti risalgono alla fine del XIX secolo. Tuttavia, è nel XX secolo che questi sistemi hanno iniziato a trovare applicazioni pratiche. Nel campo motociclistico, la Zenith fu pioniera nel 1910 con il sistema denominato "Gradua". Poco dopo, nel 1912, la Rudge introdusse il suo "Multigear", seguito nel 1921 dalla Ner-a-car con un meccanismo basato su ruote di frizione. Per quanto riguarda le autovetture, un esempio notevole è la Clyno del 1923.
I primi sistemi di trasmissione completamente automatici, pur basandosi su principi simili, emersero nel dopoguerra, e anche in questo ambito le motociclette fecero da apripista. Questo tipo di trasmissione permette d'avere un rapporto di lunghezza variabile, modificando automaticamente il rapporto di trasmissione in modo che il motore tenda a rimanere in un determinato intervallo di funzionamento.
Il Principio di Funzionamento: Adattare la Potenza

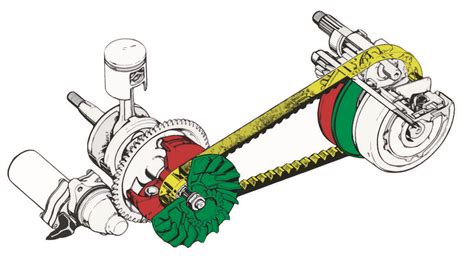

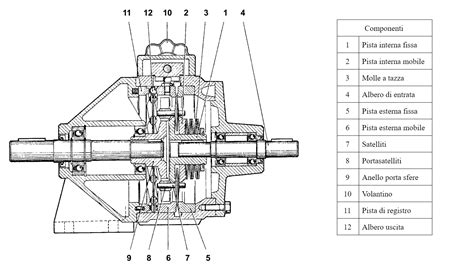

Il cuore di un variatore risiede nella sua capacità di modificare continuamente il rapporto di trasmissione. Questo si ottiene tipicamente attraverso un sistema di pulegge con diametro variabile e una cinghia o catena di trasmissione. Una puleggia motrice, collegata al motore, è composta da due semipulegge mobili che si avvicinano o si allontanano, modificando il diametro effettivo su cui scorre la cinghia. Analogamente, una puleggia condotta, collegata alla ruota, ha un comportamento opposto.
Il variomatic ha creato un nuovo stile di guida motociclistica, semplicissima e adatta a qualsiasi persona dai neofiti agli esperti, in quanto è necessario manovrare solo acceleratore e freni. Questa automazione è resa possibile da un attento bilanciamento tra le forze centrifughe dei rulli (o masse inerziali) all'interno della puleggia motrice e la forza esercitata dalla molla di contrasto, a cui si aggiunge l'influenza del correttore di coppia.
Nel realizzare un variatore, è fondamentale tenere presente la curva di erogazione del motore e adeguare i componenti ed i parametri (peso dei rulli, durezza della molla, angolo delle rampe del correttore di coppia, profilo delle piste di scorrimento dei rulli, diametro e inclinazione dei fianchi delle pulegge ecc.) ad essa nel modo più ottimale possibile. Bisogna infatti scegliere una combinazione di molla e rulli tale per cui il variatore sia in grado di trasmettere la coppia massima, e che col massimo dell'apertura del gas l'effetto combinato di rulli e correttore di coppia sia tale che il motore si stabilizzi al regime di potenza massima.
Con aperture del gas intermedie, l'obiettivo è che il motore si stabilizzi intorno al regime di coppia massima, per avere il rendimento migliore ed il minimo dei consumi. Dato che in genere i motori per moto e scooter hanno una curva di erogazione piuttosto stretta (il regime di coppia e potenza massima sono abbastanza vicini), il variatore si presta molto bene per queste applicazioni, con un'azione del correttore di coppia poco invasiva.
La Curva Caratteristica del Motore e le Sue Implicazioni

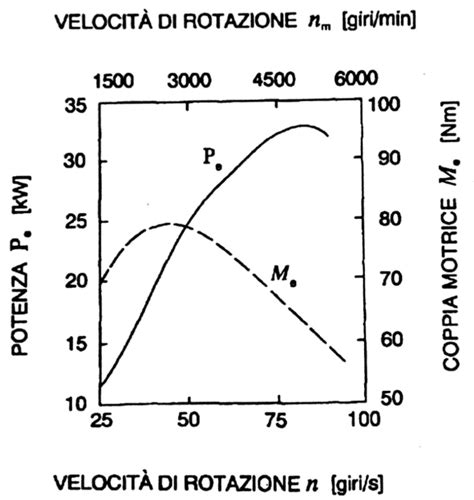

La comprensione delle curve caratteristiche del motore è essenziale per una corretta taratura del variatore. La curva caratteristica, o curva motore, rappresenta la relazione tra la potenza effettiva o la coppia motrice sviluppate dal motore e il regime di rotazione dell'albero motore.
L'analisi della curva di coppia permette di capire a quale regime la vettura ha un miglior riempimento di miscela aria/benzina, il che permette lo sviluppo della più alta coppia motrice possibile. Analizzando la curva di potenza è possibile invece sapere fin quanto e con quale rapidità il motore è in grado di svilupparla. È importante notare che non esiste un solo grafico per ogni motore: a parità di regime, una differente regolazione del carico può portare a valori di coppia e di potenza più bassi rispetto a quelli a pieno carico. Il carico viene definito in base al motore adottato: nel motore a benzina il carico viene regolato con la parzializzazione della miscela aria/benzina tramite la valvola a farfalla, mentre nel motore Diesel il carico viene regolato tramite la regolazione del gasolio da parte della pompa di iniezione. Per farla semplice, si relaziona a quanto si preme il pedale dell'acceleratore.
Le curve assumono il loro tipico andamento a causa della qualità del riempimento della miscela nella camera di combustione. A regimi bassi, parte della miscela ha tempo di fuoriuscire dal cilindro tramite la valvola di aspirazione per riflusso, peggiorando la qualità della combustione. La curva di coppia diminuisce inoltre ad alti regimi in quanto vengono raggiunte le condizioni soniche, ovvero non può essere richiamata più portata (necessaria a regimi sempre più elevati) a causa del blocco sonico, una condizione fluidodinamica che impedisce incrementi di velocità del fluido e, di conseguenza, di portata (legata all’area della sezione e alla velocità del fluido).
La curva di potenza continua a crescere anche dopo il picco della curva di coppia, sebbene con minor pendenza, in quanto il regime raggiunto compensa il calo della coppia.
Motori Diesel e la Loro Curva Caratteristica
Anche i motori Diesel, essendo motori a combustione interna, presentano curve caratteristiche simili a quelli a benzina, ma con alcune differenze notevoli. Nel motore Diesel, la curva di coppia tende a mantenersi più piatta. Questo è dovuto al fatto che l'entità di riempimento del cilindro si mantiene più costante al variare del regime. Si nota inoltre che la massima potenza è generalmente più bassa, in quanto la combustione avviene più lentamente e gli organi che compongono il manovellismo (pistoni, bielle, ecc.) sono più pesanti.
Elasticità del Motore e l'Importanza del Regime di Funzionamento
La lettura delle curve caratteristiche non è limitata all'individuazione dei valori massimi riportati nel grafico. Individuare l'intervallo di regime a partire dai valori massimi di coppia e potenza permette di valutare il grado di elasticità del motore. Per elasticità di un motore si intende la sua capacità di sopperire alla riduzione di potenza, dovuta all'aumento di resistenze esterne (ad esempio, il passaggio da una strada piana a una in salita), con un incremento di coppia. Maggiore è l'intervallo di regime tra i due massimi, più il motore è elastico (o propriamente detto, stabile), ovvero in grado di mantenere in moto il veicolo senza la necessità di scalare marcia.
Man mano che tale intervallo si riduce, il motore diventa più potente, ma anche meno elastico (o sempre più rigido). Ciò costringe a scalare per mantenere in moto il veicolo e l'adozione di cambi con un numero di marce maggiore. Un ampio intervallo di elasticità consente al motore di essere più flessibile e di adattarsi meglio a diverse condizioni di carico, contribuendo a mantenere la vettura in marcia anche ad elevate resistenze al moto.
Calibrazione del Variatore: Un Equilibrio Delicato
La calibrazione del variatore è un processo cruciale per ottenere le prestazioni desiderate. Per aver un comportamento costante del motore, la molla di contrasto deve esercitare una forza direttamente proporzionale alla forza esercitata dai rulli, in base alla loro distanza dall'asse motore e dell'inclinazione della sede rulli. Nel caso la forza esercitata dalla molla aumenti in modo maggiore rispetto all'allontanamento dei rulli dall'albero motore, si avrà un incremento dei regimi motore.
Bisogna in ogni caso tenere presente che passando dal rapporto minimo a quello massimo, la resistenza della molla di contrasto aumenta in quanto si comprime. Per cui la forza centrifuga dei rulli necessaria a bilanciarla aumenterà, e di conseguenza i giri motore tenderanno a salire leggermente.
Un esempio pratico di problemi di calibrazione si riscontra in casi come quello di uno scooter Malaguti F10 con variatore Polini, che dopo l'installazione è diventato "lentissimo in allungo e partendo dai 30km/h fa fatica e sembra scendere di potenza". Questo problema può essere dovuto a una taratura errata dei rulli o della molla di contrasto, che non permettono al motore di raggiungere i regimi ottimali per l'erogazione di potenza. Spesso, in questi casi, l'aumento delle resistenze all'avanzamento a velocità maggiori non viene compensato da una corretta modulazione del rapporto di trasmissione.
La mancanza di una molla di contrasto adeguata o l'uso di rulli con peso non idoneo possono portare a un comportamento anomalo, come una lentezza iniziale seguita da un'accelerazione improvvisa, o, al contrario, a una perdita di prestazioni ai regimi più elevati.
La Frizione Centrifuga Integrata
In molti scooter e motocicli equipaggiati con variatore, la frizione è di tipo centrifugo e integrata nel sistema. Il perno variatore serve per determinare la distanza iniziale dei due componenti della prima puleggia (puleggia motrice). Questo dispositivo, presente nella puleggia condotta, fa sì che non vi sia la necessità della leva frizione, dato che la frizione aderisce alla ruota secondo la velocità di rotazione della seconda puleggia, la durezza delle molle frizione e dal peso della stessa frizione, avendo così un'azione di tipo "on-off".
Come funziona La Frizione Multidisco delle Moto | La scienza in 3D
Variatori Malossi: Un Marchio di Prestazioni
Per gli appassionati di scooter e motocicli, il nome Malossi è sinonimo di prestazioni migliorate. Malossi, un'azienda italiana fondata nel 1930, è uno dei leader nel settore dei componenti ad alte prestazioni per scooter e motociclette. I variatori Malossi sono rinomati per la loro capacità di migliorare le prestazioni del veicolo, garantendo accelerazioni più rapide e una velocità massima superiore.
Uno dei principali motivi per cui i motociclisti scelgono i variatori Malossi è il significativo miglioramento delle prestazioni. Un variatore ben calibrato, come quelli prodotti da Malossi, può anche migliorare l'efficienza nei consumi. Malossi è rinomata per la qualità dei suoi prodotti, e l'installazione di un nuovo variatore Malossi, che prevede il corretto posizionamento dei rulli e della piastra mobile, è considerato un investimento eccellente per chi desidera ottimizzare le prestazioni del proprio scooter.
Applicazioni Avanzate: Controllo della Velocità e Potenza

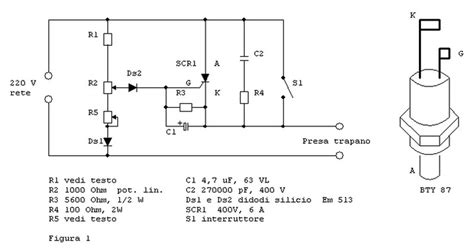

Sebbene il focus principale sia sui veicoli a motore, i principi dei variatori trovano applicazione anche in altri contesti, come il controllo della velocità di utensili elettrici. Ad esempio, nei trapani, i variatori di tensione a triac tradizionali possono causare una perdita di potenza al minimo sforzo. Circuiti più sofisticati, basati su SCR (Silicon Controlled Rectifier), possono invece mantenere la potenza quasi invariata, regolando dinamicamente l'apporto di corrente in base al carico.
In questi circuiti, la forza controelettromotrice (FCEM) generata dal motore quando non è sotto sforzo viene utilizzata per influenzare il punto di innesco del tiristore. Maggiore è il carico, minore è la FCEM, e quindi prima si innesca l'SCR, facendo aumentare il numero di giri. Componenti come diodi (DS1, DS2) e resistenze (R1, R2, R5) sono cruciali per regolare questo processo, impedendo surriscaldamenti e garantendo un funzionamento stabile. Questi circuiti funzionano sia per carichi induttivi che resistivi, con valori di resistenza che vengono scelti in base alla corrente assorbibile dal motore.
La diagramma di potenza di un variatore, quindi, non è solo un insieme di componenti meccanici, ma un sistema complesso che interagisce dinamicamente con le caratteristiche del motore per offrire la migliore erogazione di potenza possibile in ogni condizione operativa.
