Come imprimere scrittura su gruppo termico: guida dettagliata e considerazioni pratiche
Salve ragazzi. Da tempo ho questa idea in testa, realizzare una termica per propulsori Minarelli Am6 (il propulsore più diffuso nelle moto da 50cc). La termica sarebbe composta da una testa scomponibile, un pistone monofascia che però comprerei già pronto e perfettamente accoppiato, un cilindro D 48mm, corsa 48mm. Quindi 86.81cc. Premetto che io non so usare e non ho macchine a CNC per fare un lavoro del genere.
Per quanto riguarda la progettazione della termica, allora io lascerei la realizzazione a macchina solamente alla testa. Il cilindro sono d'accordo con voi, degli stampi sarebbero più comodi ed efficaci, specialmente per i condotti di travaso, ecc. Qualcuno di voi potrebbe documentarmi un pochino su come/con chi parlarne di questi stampi. Che prezzo avrebbe il tutto a grandi linee (per farmi un'idea e una valutazione iniziale)?
Nella realizzazione pratica, si scavalano i travasi e si valutano soluzioni al tornio e poi di erosione a filo. Le rifiniture dei condotti di aspirazione e scarico si possono ottenere anche con fresatura, ma richiede una fresa valida, un cam all'altezza ed un operatore qualificato. I condotti dei 4 tempi si riescono a fare anche di fresa ma sono molto rettilinei. Direi che sul CR hai fatto un buon lavoro, anche se mi sarebbe piaciuto vedere il semicarter con montato oltre al cilindro anche l'albero, pistone e pacco lamellare.
Altra considerazione riguarda la scelta del progetto della testa e del volume: la testa viene trattata per ottimizzare l'area di squish e la camera di combustione, con particolare attenzione al punto accensione. Esso non è nient’altro che il rapporto tra il volume totale a disposizione dei gas aspirati quando il pistone è al punto morto inferiore e il volume a disposizione degli stessi quando il pistone è al punto morto superiore. A parità di cilindrata, un valore maggiore del rapporto di compressione porta a una camera di scoppio con minor volume. Da ciò si deduce immediatamente che un alto valore del rapporto di compressione porta a maggiori pressioni nella camera di scoppio e quindi a una spinta più vigorosa sul pistone al momento della combustione.
Naturalmente c’è un limite a tutto e anche in questo caso esistono dei valori che non vanno oltrepassati per non incorrere in seri danneggiamenti al motore. Quando la miscela aria/benzina viene compressa oltre questo limite, la combustione non viene più innescata dalla scintilla della candela, ma s’innesca spontaneamente (per il raggiungimento di pressioni e temperature troppo elevate) in modo incontrollabile, provocando in alcuni casi addirittura la fusione del cielo del pistone. Controlli essenziali includono l’uso di una buretta graduata con divisioni di 0,1 cc e di filo di stagno per misurare il volume della camera. A tal fine, per la misurazione del volume filetto candela, si smonta la testa, si ungono i contatti e si prepara una lettura accurata del volume.
Per la gestione delle tolleranze e della montaggio si può utilizzare una serie di guarnizioni base cilindro a spessore differenziato, utile per correggere squish ottenuto. La scelta tra componenti originali e aftermarket dipende dal veicolo e dall’uso, ma è fondamentale sempre controllare modello, anno, codice motore, misure e compatibilità.
Progettazione pratica e istruzioni operative
- Partire da materiale commerciale e massimizzare l’impianto di alimentazione: carburatore, condotto, pacco lamellare.
- Ottimizzare manovellismo: bilanciamento albero/biella/pistone, eliminazione di spazi nocivi nel carter, miglioramento del flusso nel carter.
- Verificare l’impianto di scarico realizzato a doc tiririato per evitare imprevisti di potenza che possano compromettere telaio e sospensioni.

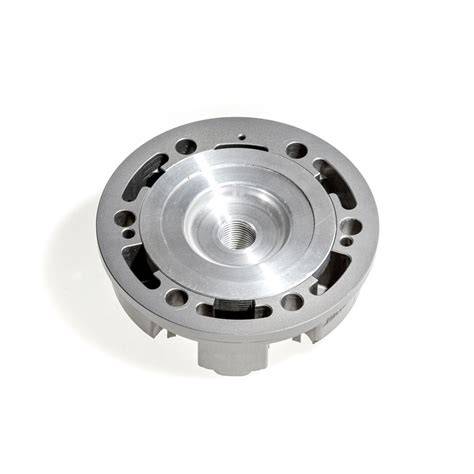

- Per quanto riguarda la testata, mantenere la testa scomponibile per facilitare la messa a punto dell’area di squish e della camera di combustione; valutare l’eventualità di stampi per i condotti di travaso.
- Nel dimensionamento del sistema di raffreddamento, non trascurarne l’importanza: l’aumento di potenza richiede un adeguato controllo delle temperature per prevenire danni strutturali.
- Per la misurazione del rapporto di compressione, utilizzare una buretta graduata e leggere accuratamente il volume, tenendo presente che il volume filetto candela va escluso dalla misura.
- Se necessario, introdurre superfici ad offset zero sui componenti delle face dei canali e unire le superfici per creare il solido, oppure valutare l’utilizzo di software di modellazione per supportare la progettazione.
Qual è la difficoltà pratica principale? La difficoltà è la realizzazione di un cilindro con i travasi ben definiti, soprattutto in zona travaso, e la gestione delle superfici oggi complesse. È possibile che un progetto di termica avanzato parta dalla testa, mentre per il cilindro si ricorra a stampi per la riproduzione dei canali di travaso e per facilitare la lavorazione. In tal caso, le stampi sarebbero utili ed efficaci soprattutto per i condotti di travaso.
Nella discussione di progetto si citano anche l’albero motore, l’abbassamento o l’aumento del volume della camera di combustione, la valutazione di frequenze e vibrazioni, e l’importanza di un raffreddamento adeguato. La scelta di componenti omologati o meno dipende dalla normativa locale e dall’uso previsto: una marmitta omologata è spesso ricercata per motivi legali e pratici. L’estensione della discussione include considerazioni su procedure di fatto, come la procedura di misurazione del volume e le linee guida per evitare danni al motore durante la messa a punto.
In conclusione, una strategia efficace prevede partire da una testa scomponibile e da un pistone monofascia già pronto, affidandosi a stampi opportuni per cilindro e travasi se necessario, insieme a una corretta messa a punto dell’alimentazione, del flusso nel carter, del rapporto di compressione e del sistema di raffreddamento. L’attenzione va posta anche alle norme e alle eventuali omologazioni della marmitta, soprattutto se si intende circolare su strada.
