Il Cablaggio dello Statore della Vespa PX 150 a 5 Fili: Uno Schema Elettrico per Tutti

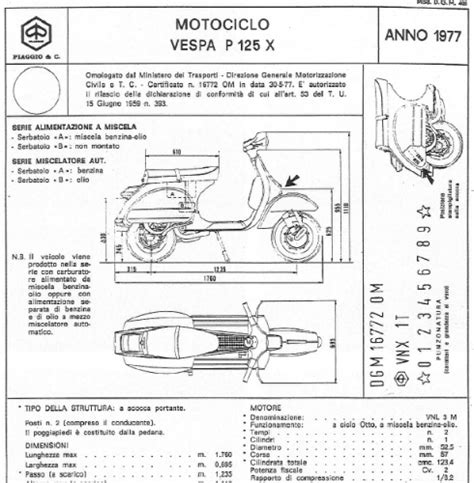

La Vespa PX 150, un'icona intramontabile del design italiano e della mobilità su due ruote, nasconde sotto la sua scocca un sistema elettrico che, sebbene possa apparire complesso a un primo sguardo, è in realtà un ingranaggio ben congegnato. In particolare, lo statore, il cuore pulsante dell'impianto, gioca un ruolo cruciale nella generazione dell'energia necessaria per l'accensione del motore e per l'illuminazione. Questo articolo si propone di demistificare lo schema elettrico dello statore a 5 fili della Vespa PX 150, rendendolo accessibile anche ai "giovanissimi" smanettoni desiderosi di apprendere e intervenire autonomamente.
Lo Statore: Il Cuore Elettrico della Vespa

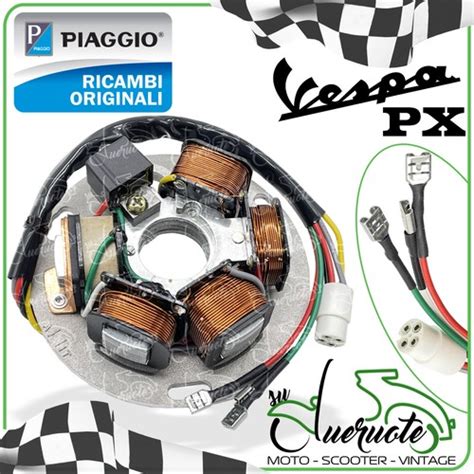

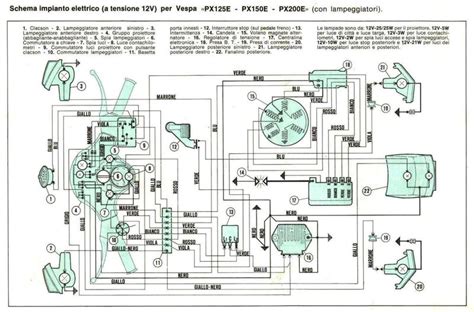

Il pezzo numero 15 dello schema elettrico è lo statore, un componente fondamentale che ospita le diverse bobine. Queste bobine hanno il duplice compito di generare la corrente necessaria per le luci e di fornire il segnale di sincronizzazione per la scintilla che innesca la combustione nel motore. Sebbene possano sembrare numerose, le bobine presenti nello statore possono essere idealmente raggruppate in due categorie principali, più un pickup: le bobine di alimentazione e le bobine di accensione, oltre al sensore di fase (pickup). L'accesso a questo componente avviene tramite lo smontaggio del volano.
La Bobina Esterna: Amplificatore di Tensione per la Scintilla
Il pezzo numero 17, comunemente definito bobina esterna o centralina, è responsabile della generazione dell'alta tensione, necessaria per produrre la scintilla dalla candela. Questa bobina eleva la tensione a circa 20.000 volt, una scarica sufficientemente potente da innescare la combustione all'interno del cilindro. Questo processo è essenziale per il funzionamento del motore a scoppio.
La Parte Alta Tensione (AT): Il Circuito della Scintilla
Analizziamo ora la parte dell'impianto che genera la "scossa" vitale per il movimento della Vespa: la Parte AT. Nonostante possa sembrare una riproduzione del diagramma generale, questo sottosistema è in realtà più semplice di quanto appaia.
Dal volano emergono tre fili che si collegano direttamente alla bobina esterna:
- Filo Bianco: Rappresenta il collegamento di massa.
- Filo Rosso: Trasmette il segnale proveniente dal pickup. Questo segnale sincronizza l'emissione della scintilla, assicurando che avvenga quando il pistone si trova al punto morto superiore. Per il momento, tralasciamo le complessità legate agli anticipi di accensione, che verranno trattate in seguito.
- Filo Verde: Alimenta la bobina esterna con una tensione di circa 9 Vac.
Il Ruolo della Chiave di Accensione e lo Spegnimento del Motore
Dalla bobina esterna parte un ulteriore filo verde che si collega alla chiave di accensione. Questo filo è fisicamente collegato all'altro filo verde che proviene dallo statore. I due morsetti verdi sulla bobina sono in cortocircuito tra loro, pertanto l'ordine di collegamento dei fili verdi non è critico.
La funzione principale di questo filo verde collegato alla chiave è lo spegnimento della Vespa. Se questo filo viene interrotto o scollegato, la Vespa non si spegnerà più e continuerà a funzionare. Al contrario, se questo filo entra in contatto con la massa in qualsiasi modo, la Vespa non partirà mai. Pertanto, la chiave di accensione agisce mettendo in cortocircuito il filo verde con la massa quando la Vespa è spenta, e interrompendo tale cortocircuito quando si desidera avviare il motore.
È su questo filo verde che è possibile intervenire per creare sistemi "antifurto" che impediscano l'avviamento della Vespa. Un metodo efficace, sebbene non alla portata di tutti per via della necessità di smontare il volano, consiste nell'effettuare il collegamento all'interno dello statore. In alternativa, per escludere un antifurto già installato, è sufficiente scollegare il filo verde dal morsetto sulla bobina esterna.
Sulla bobina esterna è presente anche un altro filo, non dotato di morsetti e avvitato direttamente a massa. Questo rappresenta un ulteriore collegamento di massa, o meglio, uno schermo progettato per minimizzare le interferenze elettromagnetiche sulla bobina.
La Generazione di Energia per le Luci: Le Bobine di Alimentazione
Abbiamo stabilito che il circuito di accensione è un sistema autonomo. Ora, concentriamoci sulla parte che genera l'energia destinata all'illuminazione e agli altri servizi della Vespa.
Nel volano sono presenti quattro bobine poste in serie. Questa configurazione in serie fa sì che il loro contributo sia cumulativo, come se fosse un'unica bobina di maggiore efficacia. Queste bobine generano una tensione alternata di circa 20-25 Vac e il loro output è convogliato attraverso un cavo blu.
Questo cavo blu raggiunge la cassetta di derivazione situata sotto il nasello. Da qui, il cablaggio si dirama per alimentare il pulsante del clacson e il clacson stesso. Successivamente, il circuito riparte dall'altro capo del clacson, trasformandosi in un filo giallo, per poi passare nuovamente attraverso il pulsante e ritornare alla cassetta di derivazione sotto il nasello. È importante notare che il pulsante del clacson, nella filosofia costruttiva Piaggio pre-Arcobaleno, tiene in cortocircuito il clacson stesso. Questa soluzione circuitale, che prevedeva il pulsante e il clacson in serie con l'intero sistema di luci e frecce, verrà abbandonata nei modelli successivi.
Tutorial Vespa PX Installazione dell'interruttore della luce Vespa cablaggio come
Il Regolatore di Tensione: Stabilizzazione e Distribuzione dell'Energia
Il regolatore di tensione svolge un ruolo fondamentale nel stabilizzare la corrente alternata prodotta dallo statore, portandola a circa 12 Vca. Questa tensione stabilizzata viene poi distribuita ai vari circuiti della Vespa attraverso due fili principali:
- Filo Verde: Destinato all'alimentazione delle luci di stop e degli indicatori di direzione (frecce).
- Filo Grigio: Utilizzato per alimentare le restanti luci, come il faro anteriore e la luce di posizione posteriore.
Questi due fili (verde e grigio) sono collegati insieme al morsetto centrale del regolatore.
Il filo verde, in particolare, si collega al relè delle frecce (al contatto centrale, indicato con "C"). Da qui, il circuito prosegue per raggiungere il pulsante posto sul pedale del freno, che attiva le luci di stop.
Il Funzionamento degli Indicatori di Direzione (Frecce)
Il commutatore delle luci, azionato dalle leve sul manubrio, seleziona il gruppo di lampade da attivare (destro o sinistro). Il relè intermittente, alimentato dal regolatore tramite il filo verde, è il componente chiave per il funzionamento delle frecce. Quando il relè rileva un carico sul ramo L1 (indicando che una freccia è attiva), si eccita e commuta l'alimentazione sul ramo L2. Non appena il carico su L1 cessa, il relè si diseccita, rialimentando L1 e così via. Questo ciclo di eccitazione e diseccitazione crea l'effetto lampeggiante delle frecce, che si accendono alternativamente. Sebbene la descrizione sia stata semplificata, il principio di funzionamento rimane questo. Il relè moderno è gestito da un circuito elettronico, ma il suo comportamento è analogo a quello delle vecchie intermittenti elettromeccaniche, che sfruttavano la dilatazione di un bimetallo per creare l'intermittenza.
Verifica e Diagnosi dei Guasti: L'Uso del Tester
Per una corretta diagnosi dei problemi elettrici, l'utilizzo di un tester è indispensabile.
Verifica dello Statore: Le bobine interne allo statore, sia quelle di alimentazione che il pickup, possono essere controllate con un tester impostato sulla misurazione di continuità (resistenza).
- Tra il filo verde (massa statore) e il filo bianco (massa generale) si dovrebbe leggere una resistenza compresa tra circa 480 e 520 ohm.
- Tra il filo rosso (segnale pickup) e il filo bianco (massa generale) la resistenza dovrebbe attestarsi tra 90 e 130 ohm.
Verifica dell'Illuminazione: Se nessuna luce (incluse le frecce) funziona, il difetto va ricercato lungo il percorso del cablaggio descritto. Un punto utile per la verifica è la morsettiera alla destra del faro, quella con i tre fili grigi. Collegando un capo del tester a questa morsettiera e l'altro a massa, è possibile verificare la presenza di tensione.
Il Primo Pezzo: L'Avviamento Elettrico (Elestart)
Nei modelli dotati di avviamento elettrico (Elestart), il sistema funziona in modo leggermente diverso. Portando la chiave di accensione in posizione "ON", il filo rosso viene messo in cortocircuito con il filo bianco. Il filo bianco raggiunge il pulsantino di avviamento. Dal pulsantino parte un filo bianco/verde che, attraversando la morsettiera, diventa nero/verde e si collega al contatto 86 del relè di avviamento (teleruttore). Sul contatto 85 del medesimo relè, un filo rosa proviene direttamente dal contatto di sicurezza azionato dalla leva della frizione. Quando la frizione viene azionata, questo contatto si chiude a massa, permettendo al relè di attivarsi e avviare il motorino di avviamento.
La Filosofia Costruttiva e le Evoluzioni
È interessante notare come, fino all'avvento del modello PX, l'interruzione delle luci o del clacson avvenisse tramite cortocircuito. Ad esempio, l'interruttore del clacson veniva utilizzato per mettere in corto circuito il clacson stesso, interrompendone così il funzionamento. A partire dal PX, invece, gli interruttori assumono la loro funzione primaria di interrompere l'alimentazione all'utilizzatore, una soluzione più efficiente e moderna. Questa evoluzione nella filosofia costruttiva si riflette anche nel cablaggio e nel funzionamento dei vari componenti.
Considerazioni sul Magnetismo e la Generazione di Energia
Per comprendere appieno come lo statore generi energia elettrica, è utile richiamare i principi fondamentali del magnetismo.
Il magnetismo è una forza che permette a un magnete di interagire con altri magneti o con materiali ferromagnetici. Un aspetto cruciale del magnetismo è legato al movimento. Quando un magnete si muove in prossimità di un conduttore, si genera una corrente elettrica. Questo fenomeno, noto come induzione elettromagnetica, è alla base del funzionamento di molti generatori elettrici.
Nell'impianto elettrico della Vespa, il volano, essendo dotato di magneti permanenti, crea un campo magnetico in movimento quando ruota. Le bobine dello statore, immerse in questo campo magnetico rotante, "catturano" l'energia elettrica prodotta dall'induzione. Si otterrebbe lo stesso risultato facendo ruotare le bobine e mantenendo fermo il magnete, ma gli svantaggi pratici di una tale configurazione rendono la soluzione adottata quella più efficiente e diffusa.
Conclusioni Parziali sul Cablaggio
Analizzare lo schema elettrico della Vespa PX 150 a 5 fili rivela un sistema ben studiato, dove ogni componente svolge una funzione specifica per garantire il corretto funzionamento del veicolo. Dalla generazione di alta tensione per l'accensione alla stabilizzazione della corrente per le luci e gli accessori, ogni dettaglio contribuisce all'affidabilità e alla praticità di questo storico scooter. Comprendere questi schemi non solo facilita la manutenzione e la riparazione, ma accresce anche l'apprezzamento per l'ingegneria dietro a un mezzo che continua a conquistare appassionati di ogni generazione.
