Bloccare 12 volt se motore supera assorbimento: guida pratica e chiarimenti per verricelli e impianti 12 V
La domanda riguarda come gestire l’assorbimento di un motore DC a spazzole alimentato a diverse tensioni, in particolare 12 V, e quali sono le implicazioni pratiche per verricelli, frighi e impianti automotive. Il tema si intreccia con formule di potenza, resistenza dei cavi, cadute di tensione, efficienza dei motori e scelte di protezione come fusibili, interruttori e regolatori di carica. Per capire come operare in sicurezza e con efficacia è utile esaminare i concetti chiave, distinguendo tra potenza assorbita, potenza erogata e condizioni di regime di funzionamento.
Concetti base: potenza, corrente e tensione
Se un verricello da 4 hp funziona a 12 V, la potenza massima in watt è P = hp × 746, ≈ 4 × 746 = 2984 W. Con 12 V, la corrente massima teorica è I = P / V ≈ 2984 W / 12 V ≈ 248 A. Questa stima mostra che, al massimo carico, l’assorbimento è estremamente alto e richiede fili adeguati e protezioni adeguate. È importante considerare che l’efficienza del motore e le perdite termiche fanno sì che la corrente realmente assorbita possa essere superiore rispetto al valore teorico, soprattutto durante l’avviamento, quando la corrente di spunto può essere molto elevata.
La tensione di funzionamento di un alternatore o di una batteria influisce sull’assorbimento: cadute di tensione sui cavi e limiti di erogazione possono ridurre la potenza effettiva erogata dal verricello. Se l’alimentazione non è stabile o la batteria non riesce a fornire la corrente necessaria, la tensione cala e il motore può non raggiungere la velocità o la coppia massime.
Come calcolare l’assorbimento a 12 V e cosa considerare
Per stimare l’assorbimento massimo a 12 V, si parte dalla potenza massima e si divide per la tensione: A = P / V. Se P è circa 2950 W (come nel caso di 4 hp), allora A ≈ 245-250 A. Tuttavia, in pratica è necessario prevedere margine per cadute di tensione, salti di picco all’avvio e resistenze dei cavi. Quindi utilizzare dimensioni di filo adeguate (es. molto conduttivi e robusti) e protezioni che supportino tali correnti è essenziale.
Un’altra considerazione è l’effetto dell’alimentazione shareata: se più carichi assorbono contemporaneamente (frigorifero, accessori, illuminazione), la corrente totale aumenta e l’alimentazione potrebbe non essere sufficiente, provocando abbassamenti di tensione e possibili undervoltage dannosi per i sistemi di bordo. In sistemi automotive e camper è comune che la batteria e l’alternatore forniscano corrente in parallelo, quindi la gestione delle correnti di picco è cruciale.
Il ruolo del PWM, LM317 e protezioni
Un semplice PWM offre controllo di velocità e coppia modulando la duty cycle. Se il PWM supera il 50% potrebbe influire sull’efficienza e sul carico del sistema, ma l’effetto dipende dalla dinamica del motore. L’uso di LM317 tra motore e massa con resistenza di 0,9-1 ohm (2 W) è una soluzione rudimentale di limitazione di corrente, ma comporta dissipazione significativa e non è una protezione avanzata contro sovraccarichi. Meglio affidarsi a protezioni adeguate, come interruttori automatici DC e fusibili correttamente dimensionati per la corrente massima prevista, oltre a sistemi di monitoraggio della tensione e della temperatura.
Diode di protezione: i raddrizzatori standard come 1N4005 possono essere sostituiti da 1N4007 per tolleranze più ampie. Tuttavia, la scelta del diodo non sostituisce una protezione contro sovraccarico o un controllo della velocità; serve un insieme di protezioni e controllo elettronico affidabile.
Considerazioni pratiche sui sistemi di bordo
Quando si alimenta un frigo o altri grossi assorbitori a 12 V, è cruciale misurare la tensione effettiva alle uscite (BM, prese) sotto carico. Se l’alimentazione scende sotto una soglia critica, il frigo e gli altri dispositivi possono spegnersi o funzionare inefficientemente. In camper con alternatore maggiorato, è comune verificare che l’alternatore produca circa 14 V a regime, perché una tensione troppo bassa o troppo alta può danneggiare le batterie ausiliarie.
La gestione della protezione: è consigliabile avere un interruttore automatico dedicato per il circuito di avviamento e un altro per i servizi accessori, oppure utilizzare interruttori DC specifici (UL 489/DC) dimensionati per la corrente massima prevista. Evitare di mettere in parallelo due interruttori per le correnti estremamente elevate, poiché la distribuzione non sarà uniforme e una unità potrebbe scattare prima dell’altra.
Caduta di tensione tipica sull’interruttore: di solito 0,1-0,3 V a corrente nominale; una caduta > 0,5 V indica contatti corrosi o connessioni allentate. Pulire i terminali e serrare i collegamenti; in caso di persistenza del problema, sostituiree l’interruttore. Per sistemi a 12 V, si raccomanda di posizionare l’interruttore sul filo positivo e collegare il negativo direttamente alla massa.
Rischi comuni e buone pratiche
Se la potenza richiesta è molto alta, è fondamentale dimensionare correttamente i cavi (es. cavi di grosso calibro) per ridurre le cadute di tensione e la dissipazione. Inoltre, quando si lavora con motori a 12 V e carichi pesanti, è utile monitorare la temperatura e implementare protezioni termiche che interrompano l’alimentazione in caso di surriscaldamento.
In contesti automobilistici e nautici, la gestione dell’alimentazione deve tenere conto della combinazione batteria- alternatore e possibili variazioni di tensione in presenza di carichi intermittenti o rigenerazione. Un sistema di monitoraggio, configurabile tramite app o centralina, può gestire, ad esempio, il blocco di ingresso o l’arresto del motore in modo controllato, prevenendo danneggiamenti.
Quando intervenire: segnali di allerta
Se l’assorbimento supera i limiti di progetto o la tensione di alimentazione cala costantemente sotto una soglia critica, è necessario rivedere dimensionamento dei cavi, potenza del motore, stato dell’alternatore e stato della batteria. Una caduta di tensione eccessiva, un arresto frequente o un surriscaldamento anomalo sono segnali che indicano la necessità di una ripianificazione dell’impianto.

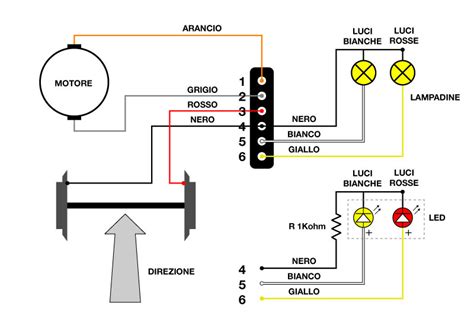

Ideale è utilizzare schemi di collegamento chiari e verificare periodicamente che i componenti principali non presentino usure o corrosione.
10 TRUCCHI DA ELETTRICISTA
Video introduttivo su come dimensionare protezioni e scelta di interruttori per sistemi a 12 V (automobili, barche, camper).
Tabella riassuntiva: parametri chiave
| Parametro | Valore tipico | Note |
|---|---|---|
| Potenza motore | 4 hp ≈ 2950 W | Massima potenza |
| Tensione di esercizio | 12 V | Impostazioni PWM e protezioni |
| Corrente teorica max | ~245-250 A | Prima di cadute e perdite |
| Caduta di tensione tipica | 0,1-0,3 V | Contatti e cablaggi |
| Rendimento motore (esempio 80%) | Corrente assorbita ≈ 3500 W / 12 V ≈ 292 A | Con calore e perdite |
In sintesi, per bloccare 12 volt quando il motore supera l’assorbimento è fondamentale dimensionare correttamente potenza, cavi e protezioni, e utilizzare sistemi di controllo affidabili. L’approccio corretto passa da una stima realistica dell’assorbimento, una gestione oculata delle cadute di tensione, e l’uso di interruttori e protezioni DC adeguati, integrati da monitoraggio attento della tensione e della temperatura del sistema.
