L'Altezza del Cannotto Forcella MTB: Guida Completa alla Regolazione e alle Implicazioni Geometriche
La corretta impostazione dell'altezza del cannotto della forcella di una mountain bike è un aspetto fondamentale che incide non solo sul comfort del ciclista, ma anche sulle prestazioni e sulla maneggevolezza generale del mezzo. Spesso sottovalutato, questo elemento geometrico determina la posizione del manubrio e, di conseguenza, l'assetto del ciclista sulla bicicletta. Comprendere le dinamiche legate all'altezza del cannotto, alla sua regolazione e alle sue implicazioni è cruciale per ottimizzare l'esperienza in sella, sia su percorsi scorrevoli che su terreni tecnici e accidentati.

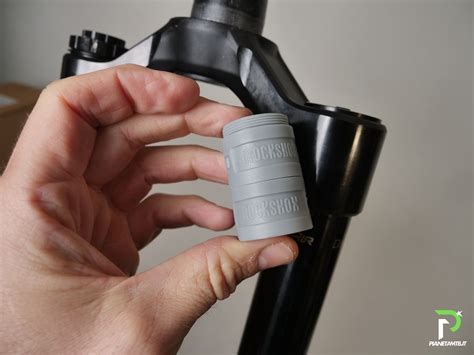

L'Importanza degli Spessori e della Regolazione Iniziale
Quando si installa una nuova forcella o si desidera modificare la posizione del manubrio, la gestione degli spessori (distanziatori) posizionati sopra e sotto l'attacco manubrio diventa di primaria importanza. L'approccio più consigliato, soprattutto nelle fasi iniziali, è quello di "non tagliarla troppo". Questo significa evitare di accorciare eccessivamente il cannotto della forcella prima di aver definito la posizione ideale.
Inizialmente, si suggerisce di sistemare l'assetto senza interventi drastici sul cannotto, utilizzando gli spessori disponibili. Posizionandoli strategicamente sotto e sopra l'attacco manubrio, è possibile sperimentare diverse altezze del manubrio. Effettuare un paio di giri di prova è essenziale per valutare quale sia la posizione più comoda e performante per le proprie esigenze. Una volta trovata la configurazione ottimale, è buona norma lasciare almeno un distanziale sopra l'attacco manubrio. Questa precauzione, "non si sa mai", offre un margine per future regolazioni o adattamenti senza dover ricorrere a soluzioni più complesse.
La domanda su quanto margine lasciare è ricorrente. Una sporgenza di 8 cm dalla fine del cannotto di sterzo, una volta montato l'attacco manubrio, è considerata un buon margine anche in previsione di future modifiche. Questo spazio consente una certa flessibilità, permettendo di alzare o abbassare leggermente il manubrio tramite la disposizione degli spessori, senza che il cannotto stesso diventi un limite.
La Relazione tra Altezza Sella e Altezza Manubrio
Esiste una chiara relazione tra l'altezza della sella e l'altezza del manubrio, sebbene non sia sempre facile quantificarla con precisione assoluta. La posizione del ciclista è un equilibrio dinamico tra questi due punti di contatto. Un manubrio più alto, ottenuto ad esempio con più spessori sotto l'attacco, tende a portare il ciclista in una posizione più eretta e arretrata, alleggerendo il carico sulle braccia e sul busto. Al contrario, un manubrio più basso, con meno spessori o un attacco manubrio inclinato verso il basso, favorisce una posizione più protesa e aerodinamica, caricando maggiormente la parte anteriore della bicicletta.
È importante sottolineare che "nessun test o calcolo è in grado di prevedere di quanto una persona possa stare abbassato sul manubrio" in modo definitivo. Le preferenze individuali, la flessibilità corporea e lo stile di guida giocano un ruolo preponderante. Pertanto, la sperimentazione pratica, come accennato in precedenza, rimane il metodo più efficace per trovare il proprio equilibrio. L'uso di una squadra e di un muro può aiutare a verificare l'allineamento verticale del cannotto e a stabilire un punto di riferimento, ma la sensazione personale sulla bici è l'elemento discriminante.
Gestione degli Spessori e Compatibilità Attacco Manubrio
Quando si tratta di affinare l'altezza del manubrio, la disponibilità di spessori di varie dimensioni è fondamentale. Si presenta talvolta la necessità di compensare differenze minime, come i 2 mm tra un attacco manubrio con altezza sul cannotto da 40mm e uno da 42mm. Sebbene sul mercato si trovino comunemente multipli di 5mm, è possibile che esistano distanziali specifici o soluzioni alternative per colmare queste piccole discrepanze. In alcuni casi, la creatività e la disponibilità di officine specializzate possono offrire soluzioni su misura.
Un altro aspetto da considerare è il diametro del cannotto della forcella. È fondamentale distinguere tra cannotto da 1 pollice (circa 25.4 mm) e quello da 1 e 1/8 di pollice (circa 28.6 mm). Tentare di montare una forcella con un diametro di cannotto maggiore su un telaio predisposto per un diametro inferiore, o viceversa, senza le opportune modifiche o adattatori, è impossibile e dannoso. La serie sterzo è il componente che garantisce la corretta interfaccia tra telaio e forcella. Per poter assemblare qualsiasi forcella con qualsiasi telaio, i produttori offrono una vasta gamma di componenti, inclusi modelli specifici per montaggi particolari. La scelta della serie sterzo corretta, basata sul sistema SHIS (Standardized Headset Identification System), è essenziale. Le prime due lettere del codice SHIS indicano il modello di calotta: EC (External Cups), ZS (Zero Stack) o IS (Integrated System).
Se il cannotto della forcella è danneggiato o non compatibile con la nuova serie sterzo, potrebbe essere necessario sostituirlo. Il cono della forcella, l'anello che si trova alla base del cannotto, viene pressato su di esso e richiede un attrezzo specifico per la rimozione e la sostituzione.

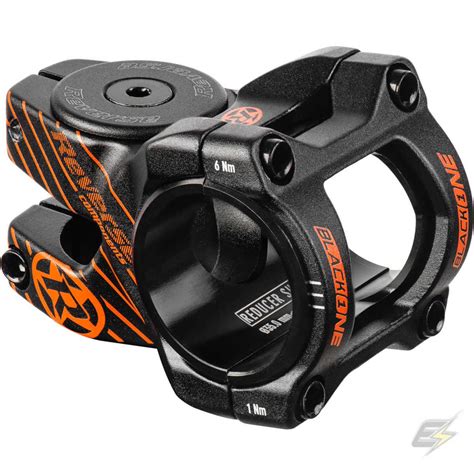

L'Attacco Manubrio: Geometria e Posizione
L'attacco manubrio è il componente che collega il manubrio al tubo sterzo della forcella, e la sua scelta influenza direttamente la posizione del ciclista e le sensazioni di guida. Le caratteristiche principali da considerare sono la lunghezza e l'inclinazione (riportata come "f").
La lunghezza media di un attacco manubrio per mountain bike, indipendentemente dalla disciplina, si aggira intorno agli 80 mm. Un attacco manubrio più lungo tende ad allungare la posizione sulla bici, rendendo lo sterzo più stabile ma meno reattivo. Al contrario, un attacco più corto accorcia la posizione, aumentando la reattività dello sterzo ma diminuendo la stabilità.
L'inclinazione, solitamente compresa tra 7° e 10° per la maggior parte delle discipline MTB, influisce sull'altezza del manubrio e sulla posizione del ciclista. Un'inclinazione maggiore (verso l'alto) eleva il manubrio, portando a una posizione più eretta e arretrata. Un'inclinazione minore (verso il basso) abbassa il manubrio, favorendo una posizione più sdraiata e caricando l'avantreno. Alcuni attacchi manubrio sono reversibili, permettendo di scegliere tra un'inclinazione positiva o negativa.
Per discipline specifiche come l'All-Mountain/Enduro, attacchi manubrio più corti (50 mm) con inclinazioni ridotte (5°) favoriscono una manovrabilità più reattiva e una posizione più arretrata. Nel DH/Freeride, si utilizzano attacchi ancora più corti (25-50 mm) per massimizzare la manovrabilità sui pendii ripidi.
Modifiche Geometriche e la "Mountain Gravel" di Matteo
La discussione sull'altezza del cannotto e dell'attacco manubrio si intreccia con progetti di trasformazione di biciclette, come nel caso di Matteo. Partendo da una Viner Diablo, una mountain bike leggendaria degli anni '90, Matteo ha voluto creare una "velocista tuttoterreno" capace di affrontare sia asfalto che sterrato, una sorta di "mountain gravel".
L'idea di "gravellizzare" una vecchia Viner Diablo, equipaggiata con forcella rigida in carbonio e manubrio e comandi da corsa Shimano Sora, è affascinante. Il dubbio di Matteo riguarda la forcella: la rigidità può essere limitante, spingendolo a considerare una forcella ammortizzata come la RST Omega.
La possibilità di sostituire il cannotto di una forcella con diametro da 1"1/8 con uno da 1" è un'operazione complessa ma realizzabile in laboratori specializzati. Questa modifica amplia notevolmente la scelta di forcelle compatibili con telai più datati, come quello della Viner Diablo. L'operazione consiste nell'espulsione del cannotto originale e nell'inserimento di uno nuovo tramite interferenza, un processo che richiede precisione ingegneristica per garantire la sicurezza.
Implicazioni dell'Angolo di Sterzo
La sostituzione di una forcella con un'altezza diversa o l'alterazione dell'angolo di sterzo ha ripercussioni significative sulla geometria della bicicletta. Ogni 10 mm di aumento dell'altezza della forcella, l'angolo di sterzo aumenta di circa 0,5°.
Angolo di sterzo di 68°: Con una forcella che porta l'angolo a 68°, la mountain bike acquisisce reattività, diventando meno docile. L'avantreno recupera più rapidamente la traiettoria dopo un urto, ma la bici diventa più sensibile ai movimenti del ciclista. In questo scenario, per mantenere la posizione in sella identica all'originale, si potrebbero eliminare gli spessori sotto l'attacco manubrio e, eventualmente, sostituire l'attacco con uno con inclinazione classica da 6°.
Angolo di sterzo di 66,3°: Un angolo di sterzo di 66,3° porta la bicicletta nell'intervallo delle "trail bike", uscendo da quello delle XC. La forcella lavora meglio in caso di impatti, ma la bici diventa più reattiva e sensibile alle sollecitazioni al manubrio. In questi casi, è consigliabile aumentare la larghezza del manubrio per migliorare il controllo.
COME REGOLARE UNA FORCELLA MTB: SAG, IDRAULICA, ALTE E BASSE VELOCITà, SETUP FOX 36 SPIEGATO BENE
L'ETA (Effective Travel Adjustment) e le sue Vantaggi
Alcune forcelle, specialmente quelle progettate per un uso più versatile, integrano la tecnologia ETA (Effective Travel Adjustment). Questa funzione consente di abbassare l'altezza della forcella di 30 mm, creando un "quasi blocco" con soli 30 mm di escursione residua. L'ETA è studiato per ottimizzare il comportamento in salita e sui terreni scorrevoli, favorendo una posizione di guida più bassa e riducendo la dispersione di energia dovuta all'affondamento della forcella.
Le biciclette come la Viner Diablo, progettate per forcelle con escursioni limitate (80-90 mm), possono beneficiare dell'ETA per ottenere una posizione di guida più alta in discesa e su terreni accidentati, migliorando il controllo senza alterare significativamente la posizione in sella, a differenza di un reggisella telescopico.
ETA inserito (forcella accorciata a 460mm): Le considerazioni geometriche sono le stesse di una forcella con altezza di 460mm.
ETA non inserito (forcella estesa a 110mm): In questo caso, il sollevamento del manubrio è considerevole (65 mm). L'assetto da trail, unito a una curva da gravel, diventa inadatto. Si raccomanda un manubrio più largo e una regolazione dell'attacco manubrio (classico, 6° di inclinazione, 130-140mm di lunghezza) per ottenere un assetto simile a quello con ETA inserito. La sella, arretra di 39mm, ma una corretta regolazione ottimizzata per la forcella più alta (con ETA inserito) è fondamentale per le prestazioni in salita e sui tratti pianeggianti. In discesa, con l'estensione completa, la posizione leggermente più arretrata (meno di 2 cm) favorisce un busto più disteso senza alterare significativamente la distribuzione dei pesi. L'incremento del passo, che modifica il controllo dell'avantreno rendendo la bici più reattiva, si risolve in una maggiore agilità.
Superare i Miti sulle Geometrie delle Vecchie MTB

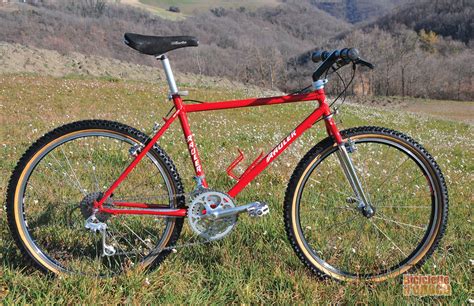

Le analisi sulle geometrie delle mountain bike degli anni '90, confrontate con quelle odierne, sfatano il mito secondo cui la trasformazione di queste bici in front-suspension genera geometrie errate. In realtà, le geometrie delle MTB, sia attuali che di venticinque anni fa, rientrano in un intervallo di valori che permette una notevole variabilità tra i modelli.
Le MTB degli anni '90, nate spesso con forcelle rigide e un angolo di sterzo intorno ai 71°, vedono questo angolo aumentare con l'installazione di forcelle ammortizzate. Una forcella da 80 mm aumenta l'angolo di circa 2° (portandolo a 69°), mentre una da 100 mm lo incrementa di circa 3° (portandolo a 68°). Questi valori sono ancora ampiamente compatibili con un utilizzo XC moderno.
Dettagli Tecnici e Sicurezza: Il Limite del Cannotto
La sicurezza nella regolazione dell'altezza del cannotto è di primaria importanza. Un quesito comune riguarda la posizione del cannotto rispetto all'attacco manubrio. Se, dopo aver montato una nuova forcella, il cannotto rimane mezzo centimetro (56 mm misurati al calibro) dal livello dell'attacco, si è "al limite". L'importante è che il cannotto non sia posizionato sotto la vite superiore dell'attacco manubrio.
Una guida specifica indica la necessità di lasciare 2 mm di spazio tra il bordo dell'attacco manubrio e la fine del cannotto. Questa misura è considerata corretta e garantisce la tenuta del sistema. Per verificare la tenuta, si consiglia di montare il tutto e stringere adeguatamente l'attacco manubrio, senza esagerare con il top-cap. Successivamente, si stressa l'attacco e si prova la bici per accertarsi che non ci siano giochi o movimenti indesiderati. Se il manubrio non rimane dritto alle prime curve, è un segnale di allentamento.
È fondamentale utilizzare un top-cap solido e metallico, evitando quelli in plastica di bassa qualità. Il manubrio, una volta serrato correttamente l'attacco, non dovrebbe muoversi; la vite del ragnetto all'interno dello sterzo contribuisce a tenere tutto in posizione.
Compatibilità delle Forcelle e Serie Sterzo: Un Panorama Dettagliato
La scelta della forcella giusta per la propria MTB è un processo che richiede attenzione a diversi fattori, tra cui il diametro del cannotto, il tipo di serie sterzo e la compatibilità con il sistema frenante.
Diametri del Cannotto e Serie Sterzo
Come accennato, la differenza tra un cannotto da 1 pollice e uno da 1 e 1/8 di pollice è significativa. Se si dispone di un telaio con cannotto da 1 pollice, è possibile montare una forcella con cannotto da 1 e 1/8 di pollice, ma ciò richiede la sostituzione della serie sterzo con un modello appositamente progettato per questa transizione.

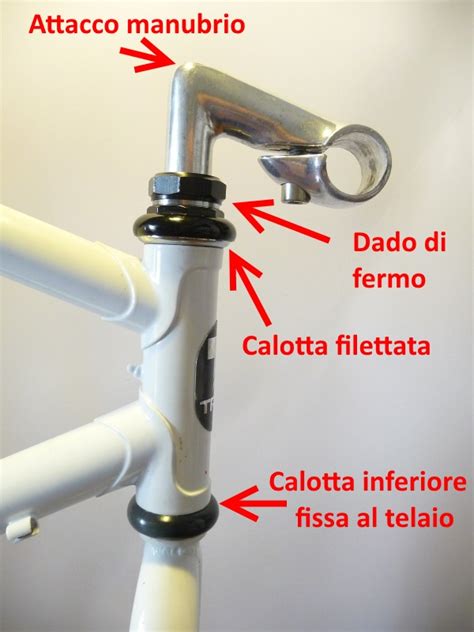

La serie sterzo è composta da calotte e cuscinetti. Le calotte si differenziano per modello (EC, ZS, IS) e si alloggiano diversamente nel tubo sterzo del telaio. L'EC (External Cups) prevede calotte esterne, lo ZS (Zero Stack) calotte semi-integrate, e l'IS (Integrated System) calotte integrate nel telaio. La compatibilità tra calotte e telaio è fondamentale.
Sistemi di Freno e Asse Ruota
La compatibilità con il sistema frenante è un altro aspetto cruciale. Oggi, la maggior parte delle forcelle sono predisposte per freni a disco con standard IS (International Standard) o PM (Post Mount). È importante verificare che la forcella scelta sia compatibile con il tipo di freni che si intende utilizzare.
Anche il diametro dell'asse della ruota deve essere considerato per garantire la compatibilità con la ruota esistente o per pianificare l'eventuale sostituzione.
La Scelta della Forcella in Base alla Disciplina
La forcella MTB è un elemento chiave per le prestazioni e il comfort. Le forcelle rigide, sebbene più leggere e semplici, offrono un'ammortizzazione limitata. Le forcelle ammortizzate, invece, assorbono gli urti attraverso il movimento degli steli nei foderi, proteggendo il ciclista e migliorando il controllo.
La scelta della forcella dipende in larga misura dalla disciplina praticata:
- XC (Cross-Country): Forcelle con escursioni minori (80-100 mm), leggere e reattive.
- Trail/All-Mountain: Forcelle con escursioni medie (120-150 mm), un buon compromesso tra capacità di assorbimento e pedalabilità.
- Enduro: Forcelle con escursioni maggiori (150-180 mm), progettate per affrontare discese tecniche e terreni accidentati.
- DH/Freeride: Forcelle con escursioni molto elevate (180-200 mm), robuste e capaci di assorbire impatti estremi.
Le forcelle di alta gamma offrono maggiori possibilità di regolazione (compressione, estensione, precarico della molla ad aria), consentendo un'ottimizzazione fine delle prestazioni in base alle condizioni del terreno e alle preferenze del ciclista. Le forcelle ad aria sono particolarmente apprezzate per la loro leggerezza e la possibilità di una taratura precisa tramite pompe specifiche.
In conclusione, la gestione dell'altezza del cannotto della forcella e la scelta dei componenti correlati sono aspetti tecnici che richiedono attenzione e conoscenza. Una regolazione accurata non solo migliora il comfort, ma ottimizza la geometria della bicicletta, influenzando positivamente la maneggevolezza, la stabilità e le prestazioni complessive su ogni tipo di terreno.
