Alimentare i Motori e le Luci dei Modelli Ferroviari: Una Guida Tecnica

L'integrazione di sistemi di illuminazione e propulsione nei modelli ferroviari, in particolare quelli che prediligono l'alimentazione tradizionale, presenta sfide tecniche interessanti. La gestione differenziata delle tensioni per motori e luci, specialmente quando si utilizzano LED, richiede soluzioni elettroniche che garantiscano stabilità e funzionalità. Questo articolo esplora le problematiche legate all'alimentazione a bassa tensione, analizzando le opzioni per la gestione della corrente e della tensione nei circuiti di un modello ferroviario, con un focus sull'uso di diodi e regolatori di tensione.

La Gestione della Tensione per il Motore: Ridurre la Caduta Iniziale

Un aspetto cruciale nell'alimentazione di un motore di un modello ferroviario, specialmente in contesti di alimentazione tradizionale, è la gestione della tensione iniziale. Spesso, per ottenere un funzionamento più controllato e realistico, si desidera evitare che il motore risponda immediatamente alle tensioni più basse erogate dall'alimentatore. Questo può essere ottenuto introducendo una "caduta di tensione" artificiale, ovvero facendo in modo che una porzione iniziale della tensione totale venga "assorbita" prima di raggiungere il motore.

L'approccio più comune per ottenere questa caduta di tensione consiste nell'utilizzare una serie di diodi collegati in serie al motore. Ogni diodo al silicio, come il comune 1N4007, introduce una caduta di tensione di circa 0.7V. Collegando strategicamente 3 o 4 diodi in serie in un verso, si può ottenere una riduzione della tensione effettivamente erogata al motore di circa 2-3 volt. L'aggiunta di diodi in antiparallelo (cioè collegati in senso opposto) serve a proteggere i diodi principali e il motore da inversioni di polarità o picchi di tensione indesiderati. Questo metodo è una soluzione collaudata, spesso impiegata per migliorare la fluidità di marcia dei modelli, specialmente quelli con motorizzazioni più sensibili come i modelli Tomix o simili, permettendo un controllo più fine anche a basse velocità. La complessità e l'ingombro di tali circuiti, sebbene richiedano l'aggiunta di componenti, sono generalmente contenuti e facilmente integrabili a bordo del modello.

L'Alimentazione dei LED: Mantenere una Tensione Costante

L'illuminazione a LED, sia per i fari che per gli interni delle cabine o delle carrozze, presenta requisiti differenti rispetto all'alimentazione dei motori. I LED sono dispositivi a semiconduttore la cui luminosità è strettamente correlata alla corrente che li attraversa, e indirettamente alla tensione applicata. Per garantire una luminosità costante e prevenire danni ai LED, è fondamentale mantenere la tensione entro limiti specifici.

Nel contesto descritto, si desidera che i LED ricevano una tensione costante di 2 volt, indipendentemente dalla tensione erogata dall'alimentatore (che può variare da 2 a 12 volt). Questo implica la necessità di un circuito che "tagli" ogni tensione superiore a 2 volt, mantenendo l'uscita fissa a quel valore.

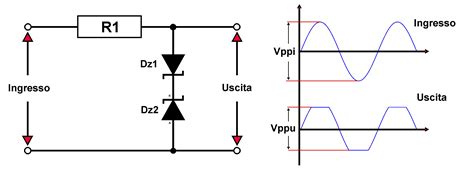

Una soluzione classica per ottenere una tensione di riferimento costante è l'uso di un "alimentatore a diodo Zener". Un diodo Zener è progettato per condurre corrente in senso inverso quando la tensione ai suoi capi raggiunge una determinata soglia (la sua tensione di Zener). Collegando un diodo Zener opportunamente scelto (ad esempio, con una tensione di Zener di 2V) in parallelo ai LED e con una resistenza in serie per limitare la corrente, si può ottenere una tensione di alimentazione stabilizzata. Tuttavia, questo metodo presenta dei limiti, principalmente legati alla capacità di gestire correnti variabili e alla dissipazione di calore.

Un'alternativa più moderna e versatile per la stabilizzazione della tensione è l'uso di regolatori di tensione integrati. Un esempio citato è l'LM1117, disponibile in diverse versioni con tensioni di uscita fisse (come 1.8V, 2.5V, 2.85V, 3.3V, 5V). Questi dispositivi sono in grado di mantenere un'uscita di tensione molto stabile anche al variare della tensione di ingresso e del carico, offrendo un'ottima efficienza e una dissipazione di calore contenuta, soprattutto nelle versioni SMD. Per ottenere esattamente i 2V desiderati, si potrebbe optare per una versione da 1.8V o 2.5V e, se necessario, integrare un piccolo circuito di aggiustamento o utilizzare un regolatore programmabile.

Un altro approccio discusso è il controllo in corrente, che per i LED è spesso preferibile al controllo in tensione. La luminosità di un LED è proporzionale alla corrente che lo attraversa. Stabilizzare la corrente anziché la tensione garantisce una luminosità più uniforme e prevedibile, poiché le caratteristiche di conduzione dei diodi LED presentano una relazione esponenziale tra tensione e corrente. Questo si ottiene utilizzando driver a corrente costante, che regolano attivamente l'erogazione di corrente ai LED.

L'Alimentazione a Batteria per Strisce LED: Flessibilità e Portabilità

Le strisce luminose a LED, grazie alla loro flessibilità e versatilità, stanno diventando sempre più popolari per una vasta gamma di applicazioni, inclusi progetti di bricolage e soluzioni di illuminazione portatili. L'alimentazione a batteria offre un'alternativa eccellente quando non è disponibile una presa di corrente convenzionale, aprendo a molte possibilità creative.

L'alimentazione a batteria è ideale per scenari in cui l'accesso alla rete elettrica è complicato o impraticabile, come nell'illuminazione di emergenza, all'esterno, in scantinati, sotto i lavelli, nei cassetti, nei garage, durante il campeggio o all'interno di veicoli.

La scelta del tipo di batteria influisce direttamente sulle prestazioni e sulla durata dell'illuminazione. Le batterie alcaline AA/AAA da 1.5V sono facilmente reperibili ed economiche, ma richiedono di essere collegate in serie per aumentare la tensione necessaria per alimentare le strisce LED (che tipicamente funzionano a 5V, 12V o 24V). Un portabatterie è una soluzione pratica per questo scopo.

Le batterie ricaricabili da 3.7V offrono una maggiore densità energetica, sono ricaricabili e riciclabili, risultando più ecologiche ed economiche nel lungo termine. Anche queste possono essere collegate in serie tramite un apposito box per raggiungere la tensione desiderata. Possiedono un basso tasso di autoscarica e una durata di vita superiore rispetto alle batterie alcaline.

Le batterie agli ioni di litio sono leggere e non richiedono manutenzione, essendo sigillate e installabili in qualsiasi orientamento, il che le rende ideali per applicazioni di illuminazione mobile.

È fondamentale garantire la compatibilità della tensione di uscita della batteria con quella di funzionamento della striscia LED. Una tensione di uscita della batteria superiore a quella nominale della striscia LED può causare danni permanenti. Per una striscia LED da 12V, ad esempio, potrebbero essere necessarie otto batterie AA da 1.5V collegate in serie (1.5V x 8 = 12V).

La capacità della batteria, misurata in milliampere-ora (mAh) o ampere-ora (Ah), determina l'autonomia. È necessario calcolare il consumo totale della striscia LED (potenza per metro moltiplicata per la lunghezza totale, divisa per la tensione per ottenere la corrente) e confrontarlo con la capacità della batteria. La formula per stimare il tempo di funzionamento è: Capacità della batteria (mAh) ÷ Consumo della striscia LED (mA) = Tempo di funzionamento (ore).

La compatibilità dei connettori tra batteria e striscia LED è un altro aspetto da verificare.

Consigli per prolungare la durata della batteria:

1. Utilizzare un interruttore: Permette di interrompere l'alimentazione quando l'illuminazione non è necessaria.
2. Regolare la luminosità: Evitare di utilizzare la luminosità massima per periodi prolungati, poiché ciò scarica la batteria più rapidamente e può causare surriscaldamento.
3. Considerare la lunghezza: Strisce LED più lunghe richiedono più energia e riducono l'autonomia della batteria.
4. Evitare sovraccarico/scarica eccessiva (per batterie ricaricabili): Questi cicli possono danneggiare la batteria e ridurne la durata.
5. Temperatura di esercizio: Temperature ambientali elevate (come l'esposizione diretta al sole) accelerano le reazioni chimiche all'interno della batteria, riducendone la durata.

Precauzioni di sicurezza per l'uso di batterie:

• Scollegare sempre l'alimentazione durante il collegamento di batterie e strisce LED per evitare scosse elettriche.
• Utilizzare componenti di qualità affidabile (batterie, cavi, connettori) per prevenire incendi o cortocircuiti.
• Selezionare il tipo e il numero di batterie in base alla potenza e al tempo di utilizzo previsto per garantire un'alimentazione sufficiente.
• Assicurare una buona ventilazione dell'ambiente di installazione per evitare surriscaldamento e garantire un funzionamento sicuro.
• Controllare regolarmente lo stato di batterie, fili e connettori, sostituendo tempestivamente le parti danneggiate.

Considerazioni Tecniche sui LED e sull'Alimentazione

I LED (Light Emitting Diodes) sono dispositivi a semiconduttore che emettono luce quando attraversati da corrente elettrica. La loro efficienza energetica, durata e versatilità li hanno resi la scelta preferenziale per molte applicazioni di illuminazione.

Tipi di LED e Temperatura di Colore:

I LED emettono luce in specifiche lunghezze d'onda. Per ottenere luce bianca, si utilizzano diverse tecniche:

• Fosfori: Un LED blu o ultravioletto eccita un rivestimento di fosfori che emettono luce bianca quando colpiti.
• Combinazione di colori: A volte, una combinazione di LED rossi, verdi e blu può essere utilizzata per creare luce bianca, sebbene questa tecnica sia meno comune per l'illuminazione generale.

La "temperatura di colore" di un LED, misurata in Kelvin (K), descrive l'aspetto della luce emessa. Valori più bassi (es. 2700K-3000K) corrispondono a una luce "calda" (simile alle lampadine a incandescenza), mentre valori più alti (es. 5000K-6500K) indicano una luce "fredda" (più simile alla luce diurna). La scelta della temperatura di colore dipende dall'ambiente e dall'effetto desiderato.

Potenza, Flusso Luminoso e Durata:

La potenza di un LED è misurata in Watt (W), mentre il flusso luminoso, ovvero la quantità di luce emessa, si misura in Lumen (lm). La durata di un LED è generalmente molto elevata (spesso superiore a 25.000 ore), ma dipende da vari fattori, tra cui la temperatura di esercizio e quanto intensamente viene sfruttato. Limitare il flusso luminoso può aumentare significativamente la durata.

Raffreddamento:

I LED generano calore durante il funzionamento. Un adeguato dissipatore di calore (un componente metallico progettato per assorbire e disperdere il calore) è spesso necessario, specialmente per i LED ad alta potenza, per evitare il surriscaldamento e garantire la longevità del componente.

Alimentazione dei LED:

I LED possono essere alimentati in corrente continua (CC) o, in alcuni casi, in corrente alternata (CA) con le dovute precauzioni.

• Collegamento in Serie: Più LED possono essere collegati in serie, con il catodo di un LED collegato all'anodo del successivo. In questo caso, la tensione totale richiesta è la somma delle tensioni di ogni singolo LED.
• Alimentazione a Corrente Costante: Poiché la tensione di funzionamento di un LED può variare leggermente tra i diversi componenti, un'alimentazione a corrente costante è spesso preferibile per garantire una luminosità uniforme. I driver a corrente costante regolano attivamente la corrente erogata.
• Protezione in Corrente Alternata: Se i LED vengono alimentati in CA, è necessaria una protezione, come un diodo in antiparallelo (diodo di ricircolo), per evitare che la tensione inversa superi i limiti del componente.

Driver LED:

I driver LED sono dispositivi essenziali che forniscono l'alimentazione corretta ai LED. Esistono driver a tensione costante e a corrente costante. Per le strisce LED, è cruciale che la tensione di uscita del driver corrisponda alla tensione nominale della striscia (tipicamente 12V o 24V). Inoltre, la capacità del driver (misurata in Watt) deve essere sufficiente a gestire la lunghezza totale della striscia LED, tenendo conto di un margine di sicurezza (spesso si consiglia di non superare l'80% della capacità massima).

Connessioni e Polarità:

È fondamentale prestare attenzione alla polarità quando si collegano LED e driver. Il terminale positivo (+) del driver deve essere collegato al terminale positivo della striscia LED, e il terminale negativo (-) al negativo. Un collegamento errato può danneggiare permanentemente i componenti.

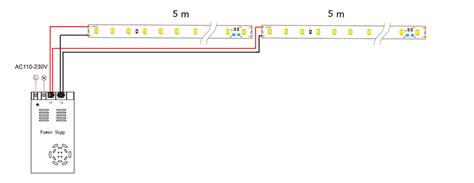

Le strisce LED sono spesso dotate di punti di taglio marcati, che permettono di personalizzare la lunghezza. È possibile utilizzare connettori senza saldatura per un'installazione più semplice, oppure saldare direttamente i fili ai pad di rame.

Considerazioni sulla Batteria dell'Auto per l'Illuminazione LED

L'idea di alimentare direttamente una striscia LED da 12V dalla batteria di un'auto può sembrare allettante per la sua disponibilità, ma presenta significative problematiche. La tensione di una batteria d'auto non è stabile: varia da circa 12.6V a pieno carico, sale a 13.7-14.7V quando il motore è in funzione (a causa dell'alternatore) e scende fino a 11V quando la batteria è scarica.

Alimentare una striscia LED da 12V con una tensione instabile e potenzialmente superiore a quella nominale (specialmente con il motore acceso) può causare surriscaldamento, ridurre drasticamente la durata della striscia LED e persino danneggiarla in modo permanente.

Pertanto, è altamente sconsigliato collegare direttamente una striscia LED da 12V alla batteria dell'auto. Se si desidera utilizzare questa fonte di alimentazione, è indispensabile l'uso di un regolatore di tensione. Questo dispositivo ridurrà la tensione variabile dell'auto a un valore stabile e sicuro di 12V per la striscia LED, proteggendo così l'illuminazione.

Conclusioni sull'Alimentazione e i Sistemi LED

La gestione dell'alimentazione nei modelli ferroviari, specialmente quando si integrano tecnologie come i LED, richiede un'attenta pianificazione. Dalla riduzione della caduta di tensione per i motori tramite diodi, alla stabilizzazione della tensione o corrente per i LED con regolatori o driver dedicati, ogni componente gioca un ruolo cruciale. L'alimentazione a batteria offre una flessibilità notevole per applicazioni portatili o non collegate alla rete, ma richiede una corretta comprensione della compatibilità di tensione, capacità e connettori. Le problematiche legate all'alimentazione da fonti instabili come la batteria dell'auto sottolineano l'importanza di utilizzare regolatori di tensione per proteggere i dispositivi elettronici. In definitiva, una corretta comprensione dei principi elettrici e la scelta dei componenti adeguati sono fondamentali per garantire prestazioni ottimali e una lunga durata dei sistemi di illuminazione e propulsione nei modelli ferroviari.
