Il Cuore Elettrico delle Gilera d'Epoca: Analisi e Soluzioni per lo Statore

Lo statore elettrico di una motocicletta Gilera d'epoca rappresenta un componente cruciale per il corretto funzionamento del sistema di accensione e ricarica. La sua integrità è fondamentale per garantire una scintilla affidabile alla candela e per mantenere la batteria carica, elementi indispensabili per la vita del motore e dei sistemi ausiliari. La ricerca di ricambi specifici per modelli storici come la Gilera 125 R del 1993 può rivelarsi una sfida, data la cronica difficoltà nel reperire componenti originali o compatibili di alta qualità. Questo articolo si propone di analizzare in dettaglio il funzionamento dello statore, le problematiche più comuni riscontrate sui modelli Gilera d'epoca e le possibili soluzioni, con un focus particolare sulla compatibilità tra diversi statori e sull'importanza della qualità dei ricambi.

Comprendere lo Statore: Funzione e Componenti

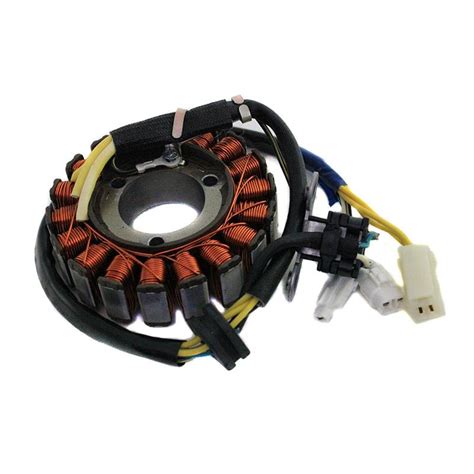

Lo statore, in termini semplici, è la parte fissa del sistema di generazione elettrica di un veicolo, contrapposta al rotore (spesso integrato nel volano). La sua funzione primaria è quella di convertire l'energia meccanica di rotazione dell'albero motore in energia elettrica. Questo avviene attraverso il principio dell'induzione elettromagnetica: il movimento di magneti (sul volano) attraverso avvolgimenti di filo conduttore (nello statore) genera una corrente elettrica.

Uno statore tipico per motociclette d'epoca, come quelli utilizzati sulle Gilera, è composto da diversi elementi chiave:

• Avvolgimenti di Accensione: Questi sono i fili di rame avvolti su nuclei di ferro che generano la corrente ad alta tensione necessaria per la scintilla della candela. Su alcuni modelli, questi avvolgimenti possono differire in termini di potenza erogata (misurata in Watt) e caratteristiche costruttive. Ad esempio, è stato riscontrato che il Top Rally e i modelli successivi erogano 120W, mentre le GFR e 125R erogano 140W. Questa differenza può avere implicazioni sulla capacità di alimentare i sistemi elettrici e sulla potenza della scintilla.
• Pickup (o Sensore di Giri): Questo piccolo sensore, spesso un'altra bobina, rileva la posizione del volano e invia un segnale alla centralina di accensione. Questo segnale è fondamentale per determinare il momento esatto in cui innescare la scintilla (l'anticipo d'accensione), che varia in funzione dei giri del motore. La sua posizione e le sue caratteristiche possono variare tra diversi modelli di statore.
• Avvolgimenti per la Ricarica (se presenti): In alcuni sistemi, lo statore include avvolgimenti dedicati alla generazione di corrente alternata che, dopo essere stata raddrizzata e regolata, viene utilizzata per ricaricare la batteria. La potenza erogata da questi avvolgimenti è cruciale per garantire un'adeguata ricarica.
• Nucleo in Ferro: Il nucleo serve a concentrare le linee di flusso magnetico, aumentando l'efficienza dell'induzione elettromagnetica.

La qualità della lavorazione di questi componenti, il tipo di smaltatura del filo di rame e la precisione degli avvolgimenti sono determinanti per l'affidabilità e la durata dello statore.

Problematiche Comuni e Diagnosi: Quando la Scintilla Scompare

Uno dei sintomi più preoccupanti per un proprietario di Gilera d'epoca è la improvvisa assenza di scintilla alla candela. Questo problema può avere diverse origini, e lo statore è spesso uno dei primi sospettati. Le cause più comuni includono:

• Avvolgimenti Danneggiati o Interrotti: L'usura, le vibrazioni eccessive o cortocircuiti interni possono portare al danneggiamento degli avvolgimenti. Ciò può manifestarsi con una scintilla debole, assente o intermittente. Le misurazioni con un tester per verificare la resistenza dei fili sono un primo passo diagnostico. È stato osservato che, in alcuni casi, i tre avvolgimenti uguali e l'avvolgimento singolo di uno statore possono presentare differenze che ne determinano il malfunzionamento.
• Pickup Difettoso: Se il pickup non rileva correttamente la posizione del volano o invia un segnale errato alla centralina, l'accensione non avverrà al momento opportuno, risultando in assenza di scintilla. Le misurazioni di resistenza e la verifica del segnale con strumenti appropriati possono aiutare a identificarne il problema.
• Connessioni Allentate o Corrose: Le connessioni elettriche, specialmente quelle che collegano lo statore al cablaggio principale, possono allentarsi o corrodersi a causa dell'umidità e dell'esposizione agli agenti atmosferici. Un'ispezione visiva e la pulizia dei contatti sono passaggi fondamentali. La compatibilità della spina dello statore con quella del cablaggio è un aspetto da verificare attentamente prima dell'acquisto di un ricambio.
• Problemi di Massa: Un collegamento a massa inadeguato può impedire il corretto funzionamento del circuito elettrico. Assicurarsi che tutti i componenti siano correttamente messi a terra è essenziale.

L'Interscambiabilità degli Statori: Un Dilemma per i Collezionisti

Una delle questioni più dibattute tra i possessori di Gilera d'epoca riguarda la possibilità di adattare statori provenienti da modelli diversi o addirittura da altre marche. Nel caso specifico della Gilera 125 R del 1993, è emersa la possibilità di adattare uno statore di un modello precedente come il Top Rally.

Le considerazioni da fare in questo caso sono molteplici:

• Compatibilità Fisica: Esteticamente, alcuni statori possono apparire identici, ma le differenze possono risiedere nel diametro interno, nella posizione dei fori di fissaggio o nella forma del cono per l'albero motore. Anche un piccolo disallineamento può impedire il corretto montaggio o causare problemi di bilanciamento del volano.
• Caratteristiche Elettriche: Come accennato, la potenza erogata (Watt) e le caratteristiche degli avvolgimenti possono variare significativamente. Uno statore con una potenza inferiore potrebbe non essere in grado di alimentare adeguatamente i sistemi elettrici della moto, mentre uno con caratteristiche di accensione diverse potrebbe alterare l'anticipo.
• Anticipo d'Accensione: L'anticipo d'accensione è un parametro critico per le prestazioni del motore. Sui modelli Gilera d'epoca, l'anticipo può essere gestito dalla centralina elettronica, ma la geometria dello statore e la posizione del pickup influenzano indirettamente questo valore. Differenze nell'anticipo base (es. 16° contro 18°) tra i modelli possono richiedere adattamenti o l'uso di una centralina compatibile.
• Sistema di Ricarica: Se lo statore è anche responsabile della ricarica della batteria, è fondamentale verificare che i suoi avvolgimenti e la relativa potenza siano compatibili con il regolatore di tensione e la batteria del modello di destinazione. Differenze nella potenza erogata possono portare a una ricarica insufficiente o eccessiva, danneggiando la batteria.
• Codici Ricambio: La presenza di codici ricambio differenti per modelli apparentemente simili (come nel caso della 125 R e dei suoi derivati rispetto ai modelli Top Rally, SP01-02, Crono, CX Apache) suggerisce differenze tecniche che vanno oltre la semplice estetica. I codici Gilera per gruppo statore/volano che recano lo stesso codice per diversi modelli (Top Rally, SP01-02, Crono, CX Apache) indicano una maggiore probabilità di interscambiabilità rispetto a quelli con codici diversi (GFR, R125).

Bobine di Accensione e Centraline: Interazione con lo Statore

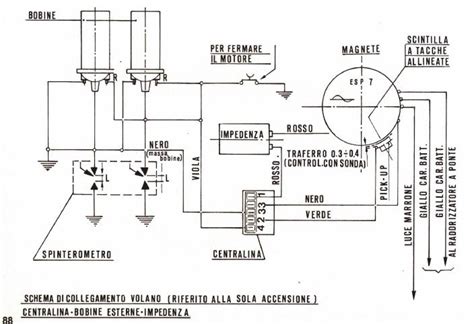

Lo statore non opera in isolamento, ma è parte integrante di un sistema di accensione più complesso che include la bobina di accensione (spesso chiamata bobina AT per "alta tensione") e la centralina elettronica.

• Bobina di Accensione: La bobina di accensione ha il compito di elevare la bassa tensione generata dallo statore (tipicamente qualche decina di Volt in corrente alternata) a una tensione estremamente elevata (decine di migliaia di Volt) necessaria per creare la scintilla tra gli elettrodi della candela. È importante notare che, mentre alcuni sistemi più semplici potrebbero avere una bobina AT esterna, su molti scooter e moto d'epoca la bobina AT è integrata nello statore stesso o è strettamente accoppiata ad esso. La specifica "bobina accensione motoPlat nera ma con numeri punzonati diversi" suggerisce che anche all'interno dello stesso produttore (Motoplat) potevano esserci variazioni che influivano sulle prestazioni. L'idea che la bobina di accensione vari l'anticipo in funzione dei giri è parzialmente corretta; in realtà, è la centralina che, ricevendo segnali dallo statore (tramite il pickup) e da altri sensori (se presenti), comanda l'innesco della scintilla al momento opportuno, ottimizzando l'anticipo per ogni regime di rotazione.

• Centralina Elettronica (CDI - Capacitor Discharge Ignition): La centralina è il "cervello" del sistema di accensione. Riceve i segnali dallo statore (principalmente dal pickup) e, in base a una mappatura predefinita, determina quando scaricare l'energia accumulata nel condensatore verso la bobina di accensione. Questo garantisce un anticipo d'accensione ottimale per diversi regimi del motore, migliorando prestazioni, consumi e emissioni. La nota secondo cui "sulla top rally ci sia un riferimento diverso rispetto alla tua R" e che "sulla mia moto non prevedeva nessuna messa in fase dell'anticipo, è sufficiente allineare una tacca presente sullo statore con un riferimento sul Carter" indica che, in alcuni casi, la gestione dell'anticipo era affidata a marcature fisiche sullo statore piuttosto che a una centralina programmabile.

Il Regolatore di Tensione: Un Componente Spesso Sottovalutato

Quando si affrontano problemi elettrici su Gilera d'epoca, non si può trascurare il ruolo del regolatore di tensione. Questo dispositivo è fondamentale per proteggere la batteria e i componenti elettrici da sovratensioni generate dallo statore durante l'aumento dei giri del motore.

• Funzione: Il regolatore di tensione riceve la corrente alternata prodotta dagli avvolgimenti di ricarica dello statore, la raddrizza in corrente continua e ne limita la tensione a un valore sicuro per la batteria (tipicamente intorno ai 12.9-14.7 Volt al minimo e oltre, a seconda del regime).
• Problemi Comuni: I regolatori di tensione, specialmente quelli progettati per modelli specifici e da produttori ormai scomparsi come CEV e Motoplat, sono componenti soggetti a usura. Un regolatore difettoso può causare una mancata ricarica della batteria (anche se il motore parte regolarmente) o, al contrario, una sovratensione che danneggia la batteria stessa e altri componenti elettrici. La sostituzione del regolatore di tensione si è rivelata una soluzione efficace per risolvere problemi di ricarica su diversi modelli Gilera 125R.
• Diagnosi: Per verificare l'efficienza del regolatore, è possibile misurare la resistenza tra i suoi connettori con un tester a motore spento e, successivamente, misurare la tensione della batteria a motore acceso a diversi regimi. Se la tensione della batteria non aumenta correttamente o supera valori eccessivi, il regolatore è probabilmente il colpevole. È sempre consigliabile partire dalla verifica della corrente che esce dallo statore prima di accusare il regolatore.

Ricambi Originali Piaggio: Un Marchio di Garanzia

Nel panorama dei ricambi per scooter e moto d'epoca, il marchio Piaggio (che include Gilera) riveste un'importanza particolare. La scelta di uno statore originale Piaggio, come la "Bobina Statore Accensione, Statore Alternatore, 6 Bobine, Gilera / Piaggio (Vecchio Tipo fino al 1998)", offre diversi vantaggi in termini di qualità e affidabilità.

• Qualità della Lavorazione: I ricambi originali Piaggio sono noti per la loro alta qualità costruttiva, che si traduce in una maggiore durata e minore probabilità di malfunzionamenti. Questo è particolarmente vero per componenti elettrici complessi come gli statori.
• Vestibilità Precisa: Uno statore originale garantisce una compatibilità perfetta con il motore e il cablaggio dello scooter, eliminando il rischio di problemi legati a tolleranze di fabbricazione non rispettate o a connessioni inadeguate.
• Prestazioni Ottimali: I ricambi originali sono progettati per offrire le prestazioni per cui il veicolo è stato concepito. L'utilizzo di sostituti di qualità inferiore potrebbe compromettere l'efficienza dell'accensione, la potenza erogata o la capacità di ricarica.
• Longevità e Affidabilità: Scegliere un componente originale è un investimento nella longevità e nell'affidabilità complessiva del proprio mezzo d'epoca, riducendo la necessità di interventi di manutenzione frequenti e costosi.

Prima di procedere all'acquisto di qualsiasi ricambio, è sempre consigliabile confrontare attentamente le foto del prodotto con il componente da sostituire, prestando particolare attenzione alla forma e al numero di pin della spina.

Considerazioni Finali e Approcci Alternativi

La ricerca di soluzioni per i problemi elettrici delle Gilera d'epoca richiede un approccio metodico e una buona dose di pazienza.

• Procedere per Esclusione: La diagnosi dovrebbe sempre partire dall'inizio della "catena" elettrica. Verificare che lo statore eroghi corrente alternata del valore corretto è il primo passo. Se la corrente arriva al regolatore, allora si può procedere a verificarne l'efficienza.
• Documentazione Tecnica: Il manuale tecnico del proprio modello di Gilera è una risorsa inestimabile per conoscere i valori di resistenza degli avvolgimenti, le tensioni di uscita corrette per lo statore e il regolatore, e le procedure di messa in fase.
• Ricerca di Componenti Alternativi di Qualità: Qualora i ricambi originali siano introvabili, è possibile valutare l'adattamento di componenti da altri modelli, ma solo dopo un'attenta analisi delle differenze tecniche, come discusso in precedenza. In questi casi, affidarsi a marchi specializzati in ricambi per moto d'epoca o a produttori rinomati per la qualità dei loro componenti elettrici può essere una strategia valida.
• Soluzioni "Custom": Per i più esperti, la possibilità di intervenire direttamente sugli avvolgimenti dello statore o di adattare pickup e avvolgimenti da statori diversi, pur comportando un rischio maggiore, può rappresentare una soluzione per riportare in vita componenti altrimenti irrecuperabili. Tuttavia, queste operazioni richiedono competenze specifiche e una profonda conoscenza dei principi elettrici.

In conclusione, lo statore elettrico di una Gilera d'epoca è un componente fondamentale la cui corretta funzionalità è alla base del piacere di possedere e guidare un mezzo storico. Comprendere il suo funzionamento, saper diagnosticare i problemi più comuni e valutare attentamente le opzioni di ricambio sono passi essenziali per preservare l'integrità e le prestazioni di queste iconiche motociclette.
