Sensore posizione albero motore Atos Prime: cause, funzionamento e diagnostica
Il motore, per funzionare sempre correttamente, richiede un monitoraggio costante di tutte le sue parti in movimento. Per questo il motore è dotato di alcuni importanti sensori, che possono essere considerati delle “sentinelle” che avvisano la centralina motore se qualcosa non funziona. Tra questi sensori c’è anche il sensore dell’albero motore, che serve a rilevare la posizione e la velocità di rotazione dell’albero motore fornendo tali dati alla centralina motore attraverso un impulso elettrico.
Insieme ai dati forniti dal sensore albero a camme, la centralina ha dunque le informazioni necessarie sull’angolo di rotazione degli alberi (sono infatti chiamati anche sensori angolari) e ciò consente di determinare con precisione l’accensione e l’iniezione del carburante, rendendo performante ed efficiente il ciclo del motore. Il sensore di posizione dell’albero motore, in inglese crankshaft position sensor, è dunque un componente fondamentale che consente alla ECU di monitorare costantemente la velocità di rotazione e la posizione angolare dell’albero motore.
Tipi di sensori e principi di funzionamento
Sensore magnetico o induttivo: utilizza un magnete permanente e una bobina per rilevare le variazioni del campo magnetico generate dai denti della ruota montata sull’albero motore. Quando un dente della ruota passa davanti al sensore, induce una variazione nel campo magnetico che genera un impulso elettrico. Questi sensori hanno il vantaggio di essere economici e insensibili alle variazioni termiche.
Sensore Hall: questa tipologia di sensore utilizza l’effetto Hall per rilevare il movimento dei denti della ruota. Quando è presente un campo magnetico, il sensore produce una tensione proporzionale, convertita in un segnale digitale. Questi sensori hanno una precisione eccellente anche alle basse velocità, fornendo un segnale digitale diretto che semplifica la connessione con l’ECU.
Non sempre le due tipologie di sensori sono distinguibili a vista, in particolare se è presente un connettore a tre pin. Abbiamo visto che il sensore dell’albero motore è posizionato su una corona dentata che, ruotando, provoca delle variazioni del campo magnetico. Tali variazioni innescano nel sensore albero motore segnali di tensione differenti che saranno inviati alla centralina, che calcolerà in base a questi input la posizione e la velocità dell’albero motore.
Funzione critica per l’ECU
Queste informazioni determinano infatti la fase di iniezione e accensione del motore e la loro correttezza è quindi fondamentale perchè l’intero sistema di propulsione lavori con efficienza. Una gestione precisa dell’iniezione e dell’accensione è infatti decisiva nel massimizzare le performance del motore e, al contempo, ridurre i consumi e le emissioni. Il sensore albero motore determina quindi la posizione dei cilindri rispetto al ciclo di combustione, consentendo alla centralina ECU di sincronizzare accensione e iniezione. Allo stesso tempo fornisce l’informazione sulla velocità dell’albero motore, che rappresenta un parametro essenziale per il controllo della potenza.
Interazione tra sensore e ECU
L’ECU combina i dati del sensore albero motore con quelli del sensore albero a camme per regolare con precisione il ciclo del motore. Quando un sensore albero motore non funziona correttamente, la centralina non ha sufficienti informazioni per gestire l’accensione e l’iniezione. Viene quindi attivata la modalità di marcia di emergenza, che consente all’auto di procedere una velocità limitata. La conferma di un guasto al sensore avviene attraverso la lettura di un errore in memoria. Il guasto potrebbe essere anche causato da un semplice cavo usurato o danneggiato.
Diagnostica e tipologia del sensore
Prima di controllare un sensore albero motore è importante determinarne la tipologia in base al modello del veicolo. Non sempre un sensore induttivo è infatti distinguibile a occhio nudo da un sensore Hall. Anche se è presente un connettore a tre pin, ciò non è sufficiente a identificare il tipo di sensore, rendendo necessaria la consultazione delle specifiche tecniche. I sensori con connettore a due poli sono generalmente di tipo induttivo: in questo caso è possibile misurare la resistenza interna, verificare l’eventuale presenza di cortocircuiti verso massa e analizzare il segnale generato. La procedura prevede la disconnessione del sensore dal circuito e la misurazione della resistenza interna: un valore compreso tra 200 e 1.000 Ohm indica un funzionamento normale, mentre un valore di 0 Ohm segnala un cortocircuito e uno pari a M Ohm indica un’interruzione del circuito. L’utilizzo di un oscilloscopio consente di verificare il segnale generato.

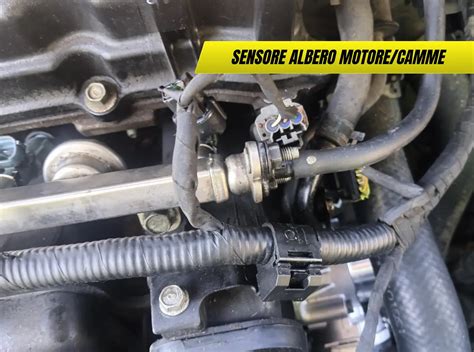

Il sensore dell’albero motore si trova nella parte inferiore del motore e risulta meno accessibile rispetto ad altri sensori, come ad esempio il sensore dell’albero a camme. Ciò determina un aumento del costo della manodopera per procedere alla sostituzione del sensore dell’albero motore, il cui prezzo è di per sé relativamente contenuto pur variando significativamente da modello a modello. La sua posizione, sotto il veicolo, lo rende accessibile solo dal sottoscocca e alcune riparazioni potrebbe richiedere lo smontaggio dello scarico o altri componenti per raggiungerlo. Dopo l’intervento, è necessario cancellare la memoria degli errori della centralina.
Considerazioni pratiche per Atos Prime
Per l’Atos Prime, come per altri veicoli, la diagnosi accurata del sensore albero motore richiede la verifica della tipologia e della condizione del cablaggio. Un sensore malconcio o un cablaggio danneggiato può provocare letture errate e comportamenti anomali del motore come perdita di potenza, spegnimenti o marcia irregolare. In presenza di segnali intermittenti o di sostituzioni ripetute del sensore, è opportuno controllare anche la corona dentata, la guarnizione sotto lo scarico e eventuali detriti che potrebbero graffiare o ostacolare il passaggio dei denti della ruota. La sostituzione va accompagnata dalla cancellazione della memoria degli errori della centralina per evitare falsely alert futuri.
- Identificare la tipologia di sensore (induttivo vs Hall) tramite specifiche tecniche o consultazione del manuale.
- Controllare cavi e connettori: eventuali danni o usura possono causare letture errate.
- Verificare la corona dentata e l’allineamento: graffi profondi o usura eccessiva possono compromettere la rilevazione.
- Misurare resistenza interna del sensore (quando applicabile) e testare con oscilloscopio.
- Sostituire e cancellare la memoria degli errori della centralina dopo l’intervento.
Informazioni tecniche e condizioni di vendita presenti nel testo indicano che la compatibilità e la disponibilità dei pezzi possono variare tra modelli e mercati, pertanto è consigliabile confermare la compatibilità specifica per la propria vettura prima dell’acquisto e affidarsi a fornitori affidabili per componenti originali o di qualità equivalente.
