Il Movimento Centrale della Bicicletta: Guida Completa alla Meccanica Fondamentale

Il movimento centrale della bicicletta, noto anche con il termine inglese "bottom bracket", rappresenta uno dei componenti cardine dell'intero mezzo. La sua funzione è essenziale: trasformare la forza impressa dal ciclista sui pedali in un movimento rotatorio, rendendo possibile la propulsione della bicicletta. Senza questo ingranaggio, l'essenza stessa del ciclismo verrebbe meno. La sua evoluzione tecnica nel corso del tempo ha portato a una notevole varietà di tipologie, ognuna con caratteristiche, vantaggi e svantaggi specifici, che spesso generano confusione al momento della manutenzione o della sostituzione.

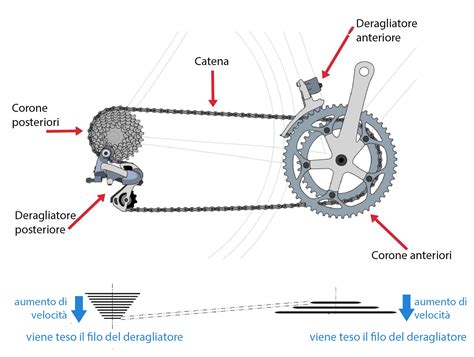

Dove si Trova il Movimento Centrale della Bicicletta

Il movimento centrale è strategicamente posizionato all'intersezione tra il tubo piantone e il tubo obliquo del telaio. Questo punto di congiunzione ospita una sede specifica, comunemente chiamata "scatola del movimento centrale", progettata per accogliere e fissare questo componente vitale.

Tipologie e Caratteristiche del Movimento Centrale

Nel corso della storia della bicicletta, il design del movimento centrale ha subito numerose trasformazioni, evolvendosi da soluzioni meccaniche semplici a sistemi sempre più sofisticati e integrati. Comprendere queste differenze è fondamentale per una corretta manutenzione e per scegliere il componente più adatto alle proprie esigenze.

Movimento Centrale a Chiavelle

Questo è uno dei design più datati, ancora riscontrabile su biciclette d'epoca o su modelli da passeggio di gamma inferiore. Il movimento centrale a chiavelle condivide molti elementi con il movimento a calotte regolabili, ma si distingue per il metodo di fissaggio delle pedivelle al perno. Questo avviene tramite l'inserimento a pressione di "chiavelle" (o zeppe) in apposite scanalature ricavate sia sul perno che sul braccio della pedivella. Questo sistema era comunemente utilizzato su biciclette da corsa fino alla fine degli anni '80 e sulle mountain bike delle prime generazioni.

I componenti principali di un movimento centrale a chiavelle includono:

• Perno: L'asse rotante che attraversa la scatola del movimento centrale, sul quale vengono fissate le pedivelle.
• Calotta Fissa: Generalmente montata sul lato della guarnitura (lato destro), è una componente filettata con una flangia che si appoggia sulla scatola del movimento. Il suo serraggio deciso è cruciale per evitare allentamenti durante l'uso.
• Calotta Regolabile: Posizionata sul lato sinistro (lato pedivella), questa calotta, solitamente priva di flangia, viene serrata per eliminare il gioco assiale del perno, garantendo una rotazione fluida e senza disassamenti.
• Ghiera di Fissaggio: Un anello che viene serrato sulla calotta regolabile per mantenerla in posizione e impedire che si allenti durante la pedalata.
• Sfere: Possono essere libere (tenute in posizione dal grasso) o alloggiate in gabbie. Si trovano all'interno delle calotte e permettono la rotazione del perno con un attrito minimo.
• Parapolvere: Un elemento in plastica, situato all'interno della scatola del movimento centrale, il cui compito è proteggere il perno e le sfere da acqua e sporco che potrebbero penetrare attraverso il tubo sella.

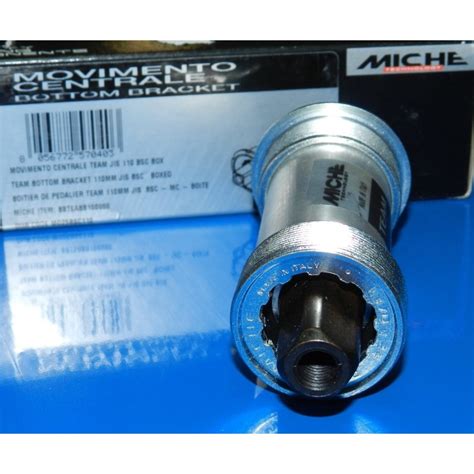

Movimento Centrale a Cartuccia

Rappresenta un'evoluzione significativa rispetto al precedente sistema a perno quadro. In questo design, l'intero gruppo composto da perno, cuscinetti e calotte è integrato in un'unica unità sigillata, detta "cartuccia". L'installazione prevede il montaggio della cartuccia nella scatola del movimento centrale e il successivo serraggio della calotta sinistra, che funge da elemento di regolazione. Sebbene l'installazione sia generalmente più semplice rispetto ai sistemi tradizionali, la cartuccia non permette la sostituzione dei singoli componenti; in caso di usura o danneggiamento, è necessario sostituire l'intera unità.

Versioni più avanzate di movimenti centrali a cartuccia, come gli standard Shimano Octalink o ISIS, hanno sostituito il perno quadro con un asse con estremità "brocciate", su cui vengono calettate le pedivelle. L'estrazione di queste pedivelle richiede l'uso di attrezzi specifici.

Movimento Centrale Integrato (o ad Asse Passante)

Questo tipo di movimento centrale è diventato lo standard sulla maggior parte delle biciclette moderne. La sua concezione rivoluziona l'idea tradizionale: il perno non è più un componente separato, ma è integrato direttamente nella guarnitura o in una delle pedivelle. Questo perno passa attraverso la scatola del movimento centrale e si accoppia con un elemento di fissaggio sull'estremità opposta. I cuscinetti sono posizionati all'esterno della scatola, alloggiati in apposite calotte.

Per aumentare la rigidità e la robustezza, evitando l'incremento di peso, il diametro della scatola del movimento centrale è stato aumentato. Questa tipologia di movimento centrale richiede telai predisposti con scatole "oversize". Tra i sistemi più diffusi troviamo l'Hollowtech II di Shimano, i sistemi Truvativ e DUB di Sram, e i sistemi Power-Torque e Ultra-Torque di Campagnolo.

Movimenti Centrali Press-Fit

Il sistema Press-Fit rappresenta una delle innovazioni più recenti, eliminando completamente le filettature nella scatola del movimento centrale. In questo caso, i cuscinetti vengono installati direttamente nel telaio mediante un'operazione di pressatura, utilizzando apposite presse. La scatola del movimento centrale è lavorata con tolleranze precise per accogliere i cuscinetti con un leggero "interferenza" (pochi centesimi di millimetro) che garantisce un fissaggio solido.

Tuttavia, il mondo dei movimenti centrali Press-Fit è caratterizzato da una notevole frammentazione di standard, creati dai diversi produttori. Questa varietà può generare confusione. Tra gli standard più comuni si annoverano:

• Press Fit 30 (PF30): Creato da SRAM, prevede l'uso di guarniture con perno da 30mm e calotte da pressare.
• DUB (Durable Unified Bottom Bracket): Un recente standard di SRAM che utilizza guarniture con un perno da 28,9mm.
• Press Fit GXP: Simile al PF30, ma progettato per perni da 24mm.
• BB30: In questo standard, i cuscinetti sono inseriti direttamente nella scatola del movimento senza l'uso di calotte esterne e sono progettati per perni da 30mm.
• 386 EVO: Una variante del PF30 con una scatola del movimento centrale più larga. Accetta lo standard PF30 ma richiede guarniture specifiche per il suo diametro maggiorato.
• BB86: Uno standard Shimano per bici da corsa, con una scatola larga 86,5mm. Le calotte con cuscinetti vengono pressate nel telaio e sono compatibili con perni da 24mm.
• BB91 / BB92: Standard Shimano per mountain bike, con scatole leggermente più lunghe rispetto al BB86.
• BB90/BB95: Standard Press-Fit utilizzati esclusivamente dal marchio Trek.
• BBright Press Fit - Straight Fit: Standard adottato da Cervélo e Factor.

Il Ritorno ai Movimenti Centrali Filettati

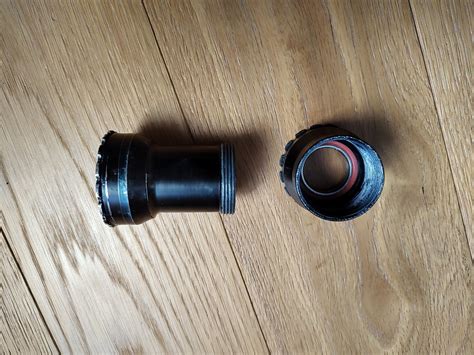

Nonostante la diffusione dei sistemi Press-Fit, negli ultimi anni si è assistito a un ritorno a soluzioni filettate, ma con dimensioni maggiorate per ospitare cuscinetti più performanti e robusti. Tra questi spiccano:

• T45 di Colnago: Utilizza una boccola in alluminio filettata incollata all'interno della scatola, su cui si avvitano due calotte con un diametro di 45mm.

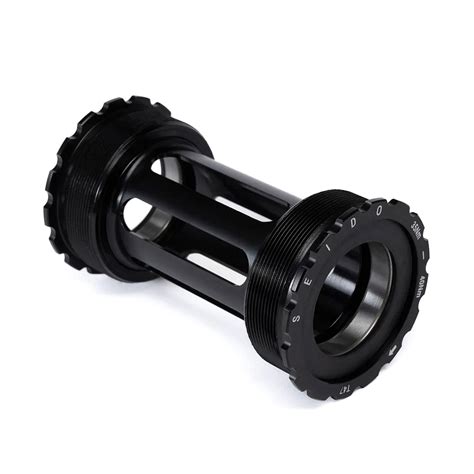

• T47: Un nuovo standard che combina la robustezza di una scatola filettata di grande diametro (47mm) con la compatibilità con molti sistemi Press-Fit, offrendo maggiore rigidità e durata. La variante BBright T47 è adottata da marchi come Cervélo e Factor.

Movimenti Centrali a Confronto

Biciclette Vintage: Chiavelle vs Calotte vs Cartuccia

Per le biciclette di una certa età, il movimento centrale rientrerà quasi certamente in una di queste categorie. Il sistema a chiavelle, pur funzionando, presenta problemi di usura delle chiavelle stesse, che possono causare gioco e allentamento delle pedivelle. La manutenzione è anche più complessa, poiché le chiavelle, una volta rimosse, non dovrebbero essere riutilizzate.

Il confronto tra calotte regolabili e cartuccia è più sfumato. Le cartucce offrono indubbiamente maggiore facilità e precisione di montaggio, eliminando le calotte fisse che possono grippare e proteggendo i cuscinetti dall'ambiente esterno. Tuttavia, i movimenti a calotte regolabili tradizionali offrono una manutenzione più accessibile: è possibile smontarli, pulirli, lubrificarli e, se necessario, sostituire le gabbie dei cuscinetti. La regolazione fine del serraggio della calotta sinistra, un'operazione che i vecchi ciclisti apprezzavano per ottenere la perfetta eliminazione del gioco senza compromettere la scorrevolezza, non è replicabile con i sistemi a cartuccia, dove la calotta si serra semplicemente fino a battuta.

Biciclette Moderne: Calotte Esterne (Hollowtech) vs Press-Fit

Questi due standard hanno radicalmente cambiato il concetto di movimento centrale e sono diventati la norma sulle biciclette da strada e mountain bike di buon livello. I movimenti Press-Fit eliminano le filettature, risolvendo alla radice i problemi di compatibilità e il rischio di danneggiare la scatola del telaio, e offrono un fissaggio solido che ostacola la penetrazione dello sporco. Tuttavia, la moltitudine di standard e le differenti procedure di montaggio creano ancora oggi una certa confusione. Sarà il tempo e l'evoluzione tecnologica a decretare quale standard prevarrà.

I sistemi con calotte esterne, come l'Hollowtech II di Shimano, offrono un perno solidale con la guarnitura e cuscinetti posizionati più esternamente, garantendo maggiore stabilità e resistenza alla torsione. Uno svantaggio di questo sistema, rispetto alle cartucce, è la necessità di un perfetto allineamento delle calotte, altrimenti i cuscinetti possono usurarsi prematuramente. Ciò richiede una preparazione accurata della scatola del movimento centrale, talvolta tramite fresatura.

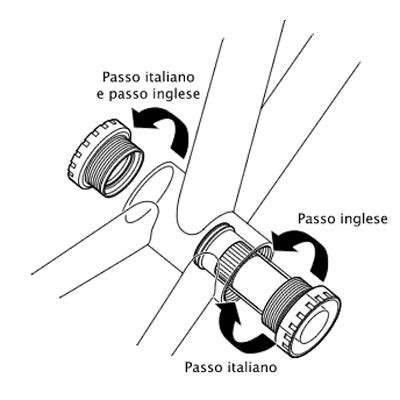

Le Filettature del Movimento Centrale della Bicicletta

Il mondo delle biciclette è noto per la sua mancanza di unificazione, e la verifica della filettatura della scatola del movimento centrale è un passaggio cruciale prima dell'acquisto di un nuovo componente. Le filettature più comuni sono:

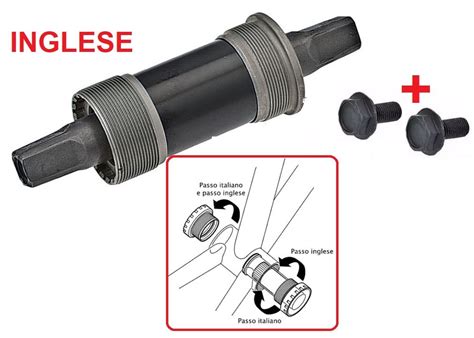

• Inglese (BSA - Birmingham Small Arms): Caratterizzata da un senso di serraggio antiorario per la calotta sinistra e orario per quella destra. È lo standard più diffuso a livello mondiale.
• Italiana (ITA - Italian Thread): Entrambe le calotte si serrano in senso orario. Questo standard è prevalentemente utilizzato su biciclette di fabbricazione italiana.

Esistono anche rare filettature francesi e svizzere, ma nel 90% dei casi ci si scontra con gli standard BSA o ITA.

Metodo Empirico per Identificare la Filettatura:

• Biciclette prodotte negli Stati Uniti, Giappone o Taiwan tendono ad avere filettatura BSA.
• Biciclette italiane, specialmente quelle prodotte fino alla metà degli anni '90, sono spesso ITA.
• Le mountain bike di ultima generazione e le bici da corsa moderne adottano quasi universalmente lo standard BSA, anche quelle di produzione italiana, poiché lo standard ITA sta gradualmente scomparendo.

Metodo Tecnico per Identificare la Filettatura:

Il modo più sicuro è ispezionare la calotta fissa: solitamente, vi è stampigliata la dicitura della filettatura. I codici più comuni sono:

• 36 x 24: Indica una filettatura ITA (diametro 36mm, passo 24 filetti per pollice).
• 1.37” x 24 TPI: Indica una filettatura BSA (diametro 1.37 pollici, passo 24 filetti per pollice).

Per una verifica definitiva, è consigliabile smontare le calotte e misurare il diametro e il passo con strumenti di precisione come un calibro.

Manutenzione: Quando è Ora di Intervenire sul Movimento Centrale

Il movimento centrale è una componente cruciale per il corretto funzionamento della trasmissione della bicicletta, sia per MTB che per bici da corsa. Una manutenzione regolare è fondamentale per garantirne la longevità e le prestazioni ottimali.

Segnali di Usura

I segnali più comuni che indicano la necessità di un intervento sul movimento centrale includono:

• Scricchiolii o rumori anomali durante la pedalata: Possono derivare da insufficiente lubrificazione, usura dei cuscinetti, o un serraggio non corretto delle calotte. Un serraggio eccessivo delle calotte esterne in leghe leggere può causare deformazioni e rumori ("crich-crach").
• Gioco laterale nel pedali: Indica che i cuscinetti sono usurati o che il sistema di fissaggio non è più saldo.
• Pedalata non più fluida o "a scatti": Segno di cuscinetti danneggiati o grippati.

Consigli per la Manutenzione

• Evitare lavaggi ad alta pressione: L'acqua ad alta pressione può forzare l'ingresso di acqua e sporco nei cuscinetti, accelerandone l'usura, anche se i movimenti centrali moderni con cartucce sigillate offrono una buona protezione.
• Ispezione regolare: Verificare periodicamente la presenza di accumuli di sporco o danni visibili sui cuscinetti esterni.
• Lubrificazione: L'uso di grasso specifico sui filetti (per movimenti filettati) o l'applicazione di frenafiletti (per alcuni sistemi Press-Fit) è essenziale per prevenire la ruggine, i rumori e prolungare la durata del componente.
• Pulizia e ingrassaggio dei cuscinetti: Per i movimenti centrali con cuscinetti semi-sigillati o non sigillati, è consigliabile pulirli, ispezionarli e ingrassarli ogni 6 mesi circa, soprattutto se si pedala in condizioni di fango o pioggia.
• Attrezzi specifici: La sostituzione o la manutenzione del movimento centrale richiedono l'uso di attrezzi dedicati. L'utilizzo di strumenti non adatti può danneggiare i cuscinetti o il movimento stesso.

Durata e Compatibilità

La durata di un movimento centrale varia notevolmente in base all'uso, all'ambiente e alla manutenzione, ma in media si attesta tra i 5.000 e i 10.000 km per i modelli standard. I modelli di fascia alta, specialmente quelli con cuscinetti in ceramica, possono offrire una durata superiore.

È fondamentale ricordare che non tutti i movimenti centrali sono compatibili con tutte le guarniture. La compatibilità dipende principalmente dal diametro del perno della guarnitura (es. 24mm, 30mm, 28.9mm) e dal tipo di scatola del movimento centrale sul telaio. È sempre necessario consultare le specifiche tecniche dei produttori per evitare errori di acquisto.

Differenze tra MTB e Bici da Corsa

I movimenti centrali per mountain bike sono progettati per resistere a condizioni più gravose, come fango, urti e agenti atmosferici avversi. Quelli per bici da corsa, invece, puntano maggiormente sulla leggerezza, la rigidità e l'efficienza aerodinamica su asfalto.

Affidarsi a un meccanico esperto è spesso la scelta migliore, specialmente quando si ha a che fare con sistemi complessi come i Press-Fit o quando si montano componenti su telai di alta gamma, come quelli in carbonio, per evitare danni accidentali e garantire un'installazione corretta e duratura.
