Il Complesso Mondo dei Movimenti Centrali Press-Fit: Guida Completa agli Standard e alla Compatibilità
Il movimento centrale rappresenta il cuore pulsante di ogni bicicletta, il componente deputato a convertire la forza impressa sui pedali in movimento effettivo della ruota. Nel corso degli anni, questa componente fondamentale ha subito un'evoluzione significativa, portando all'introduzione di diverse tecnologie. Tra le più recenti e discusse, spiccano i movimenti centrali di tipo "press-fit", che hanno stravolto il concetto tradizionale di montaggio, introducendo una miriade di standard che possono generare notevole confusione tra ciclisti e meccanici.
L'Evoluzione del Movimento Centrale: Dalle Sfere al Press-Fit

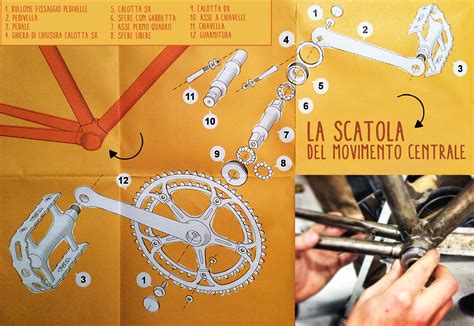

Storicamente, i movimenti centrali erano concepiti come un perno che ruotava all'interno di una scatola dedicata, supportato da sfere alloggiate in un bagno di grasso. Successivamente, l'introduzione dei movimenti centrali a cartuccia ha semplificato il montaggio e migliorato la sigillatura, ma ha mantenuto la filosofia di base con perno e pedivelle distinti. Un passo avanti significativo è stato compiuto con lo standard Hollowtech II di Shimano, lanciato nel 2003, che integrava il perno nella guarnitura e posizionava le calotte con i cuscinetti all'esterno del telaio, conferendo un'elevata rigidità al sistema.
Una caratteristica comune a queste tecnologie era la scatola del movimento centrale filettata, su cui le calotte venivano avvitate. I movimenti centrali Press-fit, invece, ribaltano questo paradigma. Eliminano le filettature della scatola del telaio, utilizzando calotte inserite a pressione o cuscinetti montati direttamente all'interno del telaio stesso. Questo approccio, non dissimile da quello delle serie sterzo integrate, sfrutta la precisione delle lavorazioni del telaio per ospitare i cuscinetti, inseriti con un gioco di interferenza: il diametro esterno dei cuscinetti è leggermente superiore a quello della sede nel telaio, garantendo un accoppiamento saldo e stabile.
La Giungla degli Standard Press-Fit: Un Labirinto di Dimensioni e Design
Il principale ostacolo nell'adozione diffusa dei movimenti centrali press-fit risiede nell'assenza di uno standard univoco e normalizzato. Ogni produttore ha sviluppato il proprio progetto in autonomia, dando vita a una proliferazione di "standard" che generano una notevole confusione e richiedono una vasta gamma di attrezzature specifiche per la manutenzione. Districarsi tra queste varianti è fondamentale per garantire la corretta compatibilità tra telaio, movimento centrale e guarnitura.

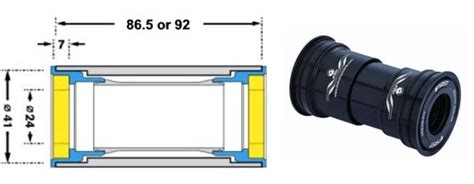

Press Fit BB86 / BB91 (Shimano)
Questa tecnologia, sviluppata da Shimano, impiega due calotte in plastica che alloggiano i cuscinetti. Similmente allo standard Hollowtech II, la calotta di destra è collegata a un cannotto che protegge il perno della guarnitura. L'installazione avviene tramite pressa. Il perno della guarnitura ha un diametro di 24mm. La denominazione "BB" sta per Bottom Bracket (movimento centrale), e il numero indica la larghezza della scatola del movimento centrale in millimetri: 86mm per le bici da corsa e 91mm per le mountain bike.
BB86:
- Diametro perno guarnitura: 24mm
- Lunghezza scatola movimento centrale: 86.5mm
- Diametro scatola movimento centrale: 41mm
- Cuscinetti: Con calotte
- Utilizzo: Bici da corsa
BB91:
- Diametro perno guarnitura: 24mm
- Lunghezza scatola movimento centrale: 91.5mm
- Diametro scatola movimento centrale: 41mm
- Cuscinetti: Con calotte
- Utilizzo: MTB
BB90 / BB95 (Trek)
Introdotto da Trek, questo standard prevede che i cuscinetti vengano pressati direttamente all'interno del telaio, che presenta scanalature apposite per il loro alloggiamento, eliminando le calotte esterne. Il codice "BB" indica sempre il Bottom Bracket, e il numero la larghezza della scatola (90mm per le bici da corsa, 95mm per le MTB). L'innovazione di Trek ha permesso di alleggerire la scatola del movimento centrale e, contemporaneamente, di allungarla, conferendo maggiore equilibrio ai telai e offrendo ai progettisti più margine di manovra nella definizione delle sospensioni per le MTB full suspended. Il perno della guarnitura mantiene un diametro di 24mm.
BB90:
- Diametro perno guarnitura: 24mm
- Lunghezza scatola movimento centrale: 90.5mm
- Diametro scatola movimento centrale: 37mm
- Cuscinetti: Direttamente pressati
- Utilizzo: Bici da corsa
BB95:
- Diametro perno guarnitura: 24mm
- Lunghezza scatola movimento centrale: 95.5mm
- Diametro scatola movimento centrale: 37mm
- Cuscinetti: Direttamente pressati
- Utilizzo: MTB
Press Fit 30 (PF30)
In questo standard, il sistema di montaggio riprende le caratteristiche del BB86-91 di Shimano, con cuscinetti inseriti in calotte che vengono poi pressate nel telaio. La differenza sostanziale è il diametro maggiorato del perno della guarnitura, che raggiunge i 30mm. Questo consente di realizzare scatole del movimento centrale più grandi e quindi più robuste, sebbene più corte. Le lunghezze standard sono 68mm per le bici da corsa e 73mm per le mountain bike.
- PF30:
- Diametro perno guarnitura: 30mm
- Lunghezza scatola movimento centrale: 68mm (corsa) - 73mm (MTB)
- Diametro scatola movimento centrale: 46mm
- Cuscinetti: Con calotte
- Utilizzo: Corsa - MTB
BB30
Concettualmente simile al PF30, il BB30 elimina le calotte esterne, permettendo ai cuscinetti di essere pressati direttamente nella scatola del telaio e fissati tramite un anello Seeger. Anche in questo caso, il perno della guarnitura è da 30mm di diametro, e la lunghezza della scatola del movimento centrale è di 68mm per le bici da corsa e 73mm per le mountain bike.
- BB30:
- Diametro perno guarnitura: 30mm
- Lunghezza scatola movimento centrale: 68mm (corsa) - 73mm (MTB)
- Diametro scatola movimento centrale: 42mm
- Cuscinetti: Direttamente pressati
- Utilizzo: Corsa - MTB
Compatibilità: La Sfida Maggiore
La compatibilità tra i diversi standard di movimento centrale e le guarniture rappresenta forse l'aspetto più ostico e fonte di maggiore frustrazione per gli appassionati di ciclismo. Per semplificare, è possibile effettuare un paragone basato sul diametro del perno della guarnitura e sul tipo di cuscinetti utilizzati:
| Tipo di Perno | Cuscinetti con Calotte | Cuscinetti Direttamente Pressati |
|---|---|---|
| ø 24mm | BB 86/91 | BB 90/95 |
| ø 30mm | Press Fit 30 | BB 30 |
La compatibilità tra guarniture e telai segue regole precise:
- BB86/91 e BB90/95: Sono compatibili con guarniture dotate di perno da 24mm (come Shimano Hollowtech II, FSA Megaexo, Race Face X-Type e Truvativ Sram). Non sono compatibili con guarniture con perni da 30mm.
- PF30 e BB30: Tecnicamente utilizzabili solo con guarniture specifiche con perno da 30mm. Tuttavia, esistono adattatori sul mercato che li rendono compatibili anche con guarniture da 24mm.
L'Avvento di SRAM DUB: Un Tentativo di Semplificazione
Il panorama dei movimenti centrali press-fit è ulteriormente complicato da standard meno diffusi come il Press Fit BBright (utilizzato da Cervelò) e dall'emergere di nuove tecnologie come il 386 EVO. In questo scenario di crescente complessità, SRAM ha introdotto il sistema DUB (Durable Unified Bottom Bracket) come un tentativo di semplificare l'interfaccia tra telaio, movimento centrale e guarnitura.

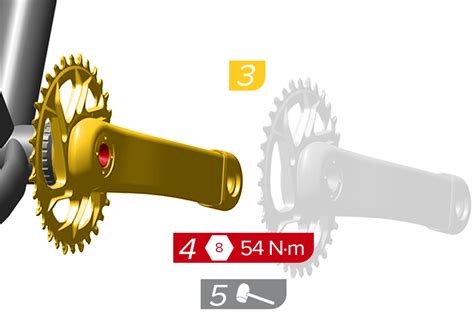

SRAM MTB: installazione del movimento centrale e della guarnitura DUB™
Il sistema SRAM DUB si basa su un unico perno guarnitura da 28.99 mm, progettato per essere compatibile con una vasta gamma di standard di telaio, sia filettati che press-fit. Questo approccio mira a ridurre la miriade di opzioni e a offrire una soluzione più unificata. Le principali varianti del movimento centrale SRAM DUB includono:
- DUB BSA: Lo standard più diffuso per telai filettati a passo inglese.
- DUB PressFit 41 mm: Comune nei telai MTB e da strada in carbonio.
- DUB PF30: Progettato per telai con foro da 46 mm.
- DUB BB30: Compatibile con telai con foro da 42 mm.
- DUB T47: Destinato a telai con scatola movimento filettata T47, uno standard più recente che combina la robustezza del filettato con il diametro di un press-fit.
- DUB ITA: Standard filettato italiano.
Le guarniture DUB sono compatibili esclusivamente con guarniture SRAM dotate del perno da 28.99 mm. Durante l'installazione, è consigliato l'uso di grasso specifico per prevenire scricchiolii e migliorare la durata dei cuscinetti. Con una corretta installazione e manutenzione, un movimento centrale SRAM DUB, specialmente se equipaggiato con cuscinetti di alta qualità o ceramici, può superare i 10.000 km di percorrenza.
La differenza tra DUB BSA e DUB T47 risiede nella filettatura: entrambi sono filettati, ma il T47 presenta un diametro maggiore, simile a un press-fit, offrendo maggiore rigidità, particolarmente vantaggiosa per i moderni telai in carbonio.
La speranza comune tra gli addetti ai lavori è che, in futuro, si possa giungere a una convergenza verso uno standard univoco per i movimenti centrali press-fit, semplificando notevolmente la scelta e la manutenzione per tutti gli appassionati di ciclismo.
