Motori Elettrici ad Albero Cavo: Guida Tecnica Completa
I motori elettrici ad albero cavo rappresentano una soluzione ingegneristica avanzata, particolarmente apprezzata in settori industriali dove l'efficienza, la compattezza e la flessibilità di integrazione meccanica sono prioritarie. Questa tipologia di motore, che si distingue per la presenza di un foro passante al centro del rotore, offre una versatilità unica, consentendo il passaggio di alberi, cavi, tubazioni o altri componenti direttamente attraverso il suo nucleo. Questa caratteristica apre la strada a design di macchinari innovativi e ottimizzati, riducendo l'ingombro complessivo e semplificando le operazioni di assemblaggio.
Fondamenti dei Motori Passo-Passo ad Albero Cavo

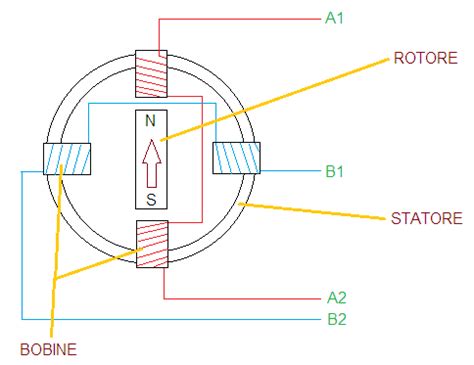

I motori passo-passo ad albero cavo derivano dalla tecnologia dei motori passo-passo tradizionali, ma incorporano un foro centrale nel gruppo rotore. Questa modifica non altera il principio di funzionamento elettromagnetico fondamentale del motore, ma ne espande le potenzialità applicative in termini di integrazione meccanica. L'albero cavo funge da canale attraverso il quale è possibile far passare un altro albero per un azionamento diretto, cavi elettrici per una protezione ottimale da agenti esterni, o altri elementi essenziali al funzionamento del sistema.
Esistono due principali configurazioni di motori passo-passo comunemente impiegati in abbinamento con la caratteristica dell'albero cavo:
- Motori Passo-Passo a Magneti Permanenti (PM): Questi motori offrono una soluzione più semplice ed economica, adatta per applicazioni a velocità inferiori e con carichi più contenuti. La loro costruzione è generalmente meno complessa, il che si traduce in costi di produzione inferiori.
- Motori Passo-Passo Ibridi: Combinando i principi dei motori a riluttanza variabile e a magneti permanenti, i motori ibridi offrono prestazioni superiori in termini di coppia, capacità di mantenimento e precisione del passo. Per queste ragioni, sono diventati lo standard per la maggior parte delle applicazioni industriali che richiedono un posizionamento preciso o una coppia elevata. I motori passo-passo ibridi ad albero cavo sono la scelta prediletta quando i requisiti di inerzia del carico, coppia richiesta e risposta dinamica sono particolarmente stringenti.
I motori ad albero cavo sono disponibili in una varietà di standard di montaggio e dimensioni, che vanno dai fattori di forma NEMA, garantendo compatibilità con sistemi preesistenti, a telai metrici e soluzioni personalizzate per apparecchiature specializzate. Parametri meccanici cruciali come il diametro del foro e la lunghezza del passaggio sono determinanti per definire la dimensione massima del componente che può attraversare il motore senza interferire con gli avvolgimenti o i cuscinetti interni. I produttori solitamente specificano il diametro massimo dell'albero supportato, le opzioni per la sede della chiavetta e se il foro è liscio, flangiato o filettato, ciascuna caratteristica influenzando il metodo di fissaggio del componente interno.
Sebbene le caratteristiche elettriche intrinseche del motore non siano sostanzialmente alterate dalla presenza dell'albero cavo, i vincoli imposti dall'integrazione meccanica possono influenzare il comportamento termico effettivo e il carico meccanico sul motore. Ad esempio, un cavo che attraversa il motore può limitare il flusso d'aria attorno al rotore o generare attrito, incrementando la temperatura operativa. Inoltre, poiché i motori ad albero cavo sono spesso impiegati in applicazioni ad azionamento diretto, l'assenza di ingranaggi intermedi impone maggiori esigenze in termini di coppia del motore e reattività del sistema di controllo. È quindi fondamentale selezionare un motore le cui specifiche elettriche e meccaniche siano perfettamente compatibili con i carichi previsti e la strategia di controllo adottata.
La valutazione del ciclo di lavoro e dei requisiti di precisione dell'applicazione è altrettanto importante. I motori passo-passo con albero cavo possono garantire un'eccellente precisione in anello aperto in molti scenari industriali. Tuttavia, per applicazioni dove la tolleranza a passi mancanti è nulla, potrebbe essere necessario implementare un controllo ad anello chiuso con encoder. Soluzioni moderne includono motori passo-passo con encoder integrati o dispositivi di feedback esterni che, in comunicazione con gli azionamenti, forniscono una verifica della posizione e una correzione degli errori. La decisione tra un funzionamento ad anello aperto o la necessità di un feedback influenzerà direttamente la scelta del motore, la compatibilità con gli azionamenti e l'architettura complessiva del sistema.
Integrazione Meccanica: Montaggio, Dimensionamento e Allineamento
L'integrazione meccanica rappresenta spesso la fase progettuale più critica e potenzialmente costosa nello sviluppo di sistemi che impiegano motori passo-passo ad albero cavo. Una pianificazione accurata deve considerare attentamente il metodo di montaggio del motore, il supporto dell'albero o del cavo passante, e la gestione di disallineamenti, carichi assiali e dilatazione termica per prevenire guasti prematuri dei cuscinetti o perdite di precisione.
Nel lavorare con motori ad albero cavo, è imperativo progettare tenendo conto delle tolleranze del foro, della capacità dei cuscinetti e dell'interazione fisica del motore con i componenti circostanti. Il processo dovrebbe iniziare dall'identificazione del diametro del foro necessario per l'applicazione specifica, seguito dalla verifica delle tolleranze del produttore del motore e della dimensione massima dell'albero consigliata. Molti motori con albero cavo sono progettati per alberi interni o passaggi cavi di peso leggero; tentare di far passare un albero di dimensioni e peso eccessivi attraverso un motore oltre i suoi limiti di progettazione può indurre carichi radiali sui cuscinetti interni, portando a un cedimento precoce.
Se un albero rotante deve attraversare il motore e essere supportato sul lato opposto, è essenziale che cuscinetti aggiuntivi supportino l'albero esternamente, minimizzando così il trasferimento del carico radiale ai cuscinetti del motore. In presenza di disallineamenti angolari, l'utilizzo di giunti flessibili, posizionati a una o entrambe le estremità dell'albero, può compensare piccoli disallineamenti senza indurre carichi dannosi sul motore.
Il montaggio riveste un'importanza critica. I motori passo-passo ad albero cavo devono essere fissati rigidamente per eliminare qualsiasi gioco che potrebbe compromettere la ripetibilità e generare risonanza. È fondamentale utilizzare la ferramenta di montaggio e rispettare le specifiche di coppia raccomandate dal produttore per evitare deformazioni del telaio del motore o disallineamenti dell'alesaggio. Qualora vincoli di spazio impongano una configurazione di montaggio non standard, una verifica tramite analisi agli elementi finiti (FEA) o, quantomeno, una prototipazione pratica è consigliabile per identificare potenziali concentrazioni di stress e garantire la sicurezza del montaggio in presenza di vibrazioni e urti previsti. In ambienti caratterizzati da forti vibrazioni, l'impiego di elementi di bloccaggio come collari per albero, viti di fermo o anelli di ritegno potrebbe essere necessario, ma il loro utilizzo deve seguire le indicazioni del produttore per evitare danni all'alesaggio interno o ai cuscinetti.
La dilatazione termica, sia dell'albero interno che dell'alloggiamento del motore, può generare forze assiali momentanee o disallineamenti durante il funzionamento. È necessario considerare i materiali dell'albero e dell'alloggiamento del motore, nonché i loro coefficienti di dilatazione termica, specialmente se il gruppo sarà sottoposto a cicli alternati tra avviamento a freddo e funzionamento a caldo. Se si prevede un movimento assiale, l'integrazione di interfacce scorrevoli o flottanti assiali, dotate di adeguata lubrificazione e guarnizioni, diventa opportuno. Quando un elemento azionato deve mantenere una posizione assiale precisa rispetto ad altri componenti, il precarico meccanico e la selezione di cuscinetti appropriati assumono un ruolo fondamentale.

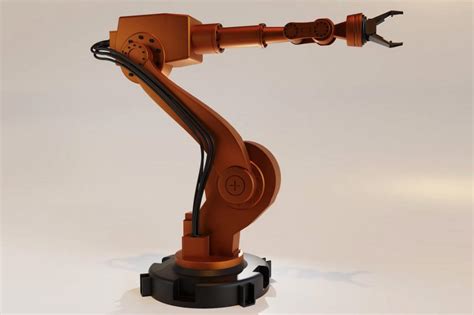

In ambito industriale, la sigillatura e la protezione dei passaggi cavi rappresentano aspetti pratici di primaria importanza. Se il componente che attraversa il passaggio è un cavo elettrico, l'implementazione di sistemi di scarico della tensione, passacavi e schermature protettive è essenziale per prevenire l'abrasione e ridurre i problemi di rumore elettromagnetico. Qualora il passaggio presenti un rischio di contaminazione (polvere, olio, liquido refrigerante), è consigliabile selezionare motori con livelli di protezione adeguati per le superfici esposte e valutare l'utilizzo di guarnizioni di tenuta o coperture protettive a soffietto per l'apertura.
Infine, la pianificazione dell'assemblaggio e della manutenibilità è cruciale. Gli alberi cavi progettati per accogliere elementi rimovibili devono consentire lo smontaggio senza la necessità di attrezzi speciali o la sostituzione del motore. Una progettazione che semplifica l'ispezione e la sostituzione di routine riduce i tempi di inattività e i costi di produzione. La valutazione di interfacce standardizzate può facilitare la sostituzione dei componenti, e la documentazione chiara delle procedure di allineamento è fondamentale affinché i tecnici sul campo possano eseguire la manutenzione senza causare danni involontari al motore.
Compatibilità Elettrica e Selezione dell'Azionamento

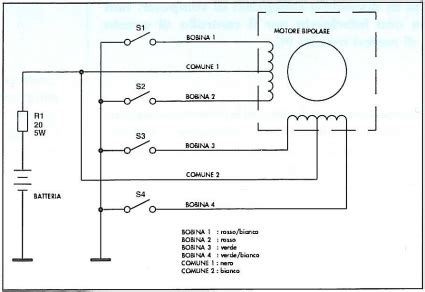

La scelta dell'elettronica di pilotaggio più adatta a un motore passo-passo ad albero cavo è un fattore altrettanto determinante quanto la selezione del motore stesso. I motori passo-passo sono tipicamente dispositivi azionati da corrente; pertanto, la scelta di un azionamento in grado di gestire la corrente nominale del motore, implementare una modulazione di corrente efficiente e fornire la risoluzione di micropasso desiderata influenzerà direttamente le prestazioni, l'erogazione di coppia e la fluidità di funzionamento.
L'azionamento deve essere compatibile con i parametri elettrici del motore, inclusi la corrente di fase, la tensione nominale e l'induttanza. La corrente di fase è un parametro primario: l'azionamento deve essere in grado di erogare la corrente nominale del motore per fase senza incorrere in problemi termici o di sovraccarico. Gli azionamenti dotati di limiti di corrente regolabili offrono una maggiore flessibilità tra modelli di motore simili, ma è fondamentale assicurarsi che l'azionamento mantenga una regolazione stabile della corrente alle frequenze di commutazione operative previste nell'applicazione.
Anche la tensione gioca un ruolo rilevante: i moderni azionamenti per motori passo-passo utilizzano tensioni di alimentazione più elevate, abbinate a una limitazione di corrente, per migliorare la coppia erogata alle velocità più elevate. È necessario assicurarsi che la tensione di alimentazione scelta rientri negli intervalli operativi raccomandati sia per l'azionamento che per il motore; una tensione più elevata, gestita con un controllo di corrente appropriato, è spesso vantaggiosa per ottenere prestazioni superiori in termini di coppia e velocità.
La funzionalità di microstepping può migliorare significativamente la fluidità del posizionamento e ridurre le tendenze alla risonanza. Mentre il funzionamento a passo intero massimizza la coppia di mantenimento per passo, il microstepping riduce le vibrazioni e consente movimenti incrementali più precisi. È necessario determinare la risoluzione necessaria: un semplice posizionamento ad anello aperto può funzionare efficacemente con un microstepping moderato, ma se è richiesta una profilatura fluida o un funzionamento più silenzioso, gli azionamenti che offrono microstepping ad alta risoluzione diventano utili. È importante notare che il microstepping non sempre migliora la precisione di posizionamento statico a causa dell'effetto di "stick-slip" e dell'ondulazione della coppia; se è richiesta una certezza assoluta del posizionamento, potrebbe essere necessario un funzionamento ad anello chiuso con feedback dell'encoder.
L'integrazione di encoder rappresenta un'opzione sempre più diffusa nelle applicazioni industriali che impiegano motori passo-passo. Gli encoder, che possono essere esterni o integrati, forniscono una verifica a circuito chiuso della posizione del motore. Gli azionamenti che supportano il feedback dell'encoder possono correggere i passi mancanti, ridurre la necessità di sovradimensionare il motore per margini di sicurezza e offrire funzionalità avanzate come il controllo della coppia e il rilevamento del blocco. Se si opta per il funzionamento a circuito chiuso, è indispensabile assicurarsi che l'azionamento supporti il protocollo di comunicazione dell'encoder (ad esempio, interfacce incrementali in quadratura, SSI o seriali) e che la latenza e la frequenza di aggiornamento siano adeguate alle dinamiche dell'applicazione.
Considerazioni aggiuntive riguardano il rumore, le interferenze e la messa a terra. I motori ad albero cavo impiegati per il passaggio di cavi devono essere installati in modo da prevenire interferenze elettromagnetiche (EMI) che potrebbero influenzare sensori e controllori. L'uso di cavi a doppino intrecciato o schermati, ove appropriato, una corretta messa a terra del motore e dell'azionamento, e l'impiego di ferrite e filtri, se il rumore di commutazione causa problemi, sono pratiche raccomandate. Infine, è fondamentale prestare attenzione alle funzioni di sicurezza e protezione: gli azionamenti devono includere protezioni da sovracorrente, sovratemperatura e cortocircuito, e soddisfare le normative di sicurezza industriali pertinenti per l'applicazione specifica.
Specifiche Prestazionali: Coppia, Velocità, Precisione e Comportamento Termico
Comprendere appieno il campo di funzionamento dei motori passo-passo ad albero cavo è essenziale per garantire che soddisfino i requisiti dinamici e statici dell'applicazione. I parametri prestazionali chiave includono la coppia di mantenimento, la coppia dinamica (coppia in funzione della velocità), la velocità massima utile, la precisione del passo e il comportamento in condizioni di risonanza. Le prestazioni termiche e i vincoli del ciclo di lavoro influenzano ulteriormente il funzionamento continuo e la durata del motore.
La coppia di mantenimento è la coppia massima che il motore può resistere quando è fermo, senza ruotare. Questo parametro è fondamentale per valutare se il motore è in grado di mantenere la posizione in presenza di carichi esterni statici. Tuttavia, quando il movimento è richiesto, la coppia dinamica, ovvero la coppia disponibile a diverse velocità, assume maggiore importanza. I motori passo-passo presentano una coppia che decresce all'aumentare della velocità, principalmente a causa degli effetti induttivi. Pertanto, è necessario consultare le curve coppia-velocità del motore, che solitamente vengono fornite dai produttori in base alla tensione di esercizio e alle impostazioni dell'azionamento, per determinare la coppia disponibile in ogni punto di funzionamento.
La velocità massima utile di un motore passo-passo è limitata dalla sua capacità di commutare le fasi in modo efficace e dalla coppia dinamica disponibile. Superare questa velocità può portare a passi persi o a un funzionamento instabile. La precisione del passo si riferisce all'angolo di rotazione per ogni passo elementare. Nei motori ibridi, questa precisione è tipicamente elevata, ad esempio 1,8 gradi per passo (200 passi per giro). Il microstepping può ulteriormente aumentare la risoluzione angolare, migliorando la fluidità del movimento ma non necessariamente la precisione statica assoluta. La risonanza è un fenomeno che può verificarsi quando la frequenza di eccitazione del motore coincide con una delle sue frequenze naturali. Questo può causare vibrazioni eccessive, rumore e una drastica riduzione della coppia erogata. La selezione di un azionamento con funzionalità di smorzamento della risonanza o l'ottimizzazione della traiettoria di movimento possono mitigare questi effetti.
Il comportamento termico è un altro fattore critico, specialmente in applicazioni con cicli di lavoro prolungati o ad alta intensità. Il calore generato all'interno del motore, principalmente a causa delle perdite nel rame degli avvolgimenti e delle perdite nel ferro, deve essere dissipato efficacemente per evitare il surriscaldamento. L'albero cavo, pur offrendo vantaggi di integrazione, può talvolta limitare la ventilazione naturale del rotore. La scelta di un motore con un'adeguata valutazione termica, l'uso di ventole di raffreddamento esterne o l'implementazione di dissipatori di calore possono essere necessari per mantenere il motore entro limiti operativi sicuri. L'efficienza energetica, spesso espressa come percentuale del carico al punto di carico ottimale, è un indicatore della capacità del motore di convertire l'energia elettrica in energia meccanica con perdite minime. Motori con un'elevata efficienza (ad esempio, un motore al 94% di efficienza al vostro punto di carico) contribuiscono a ridurre il consumo energetico e la generazione di calore.
Per quanto riguarda le applicazioni specifiche, i motori passo-passo ad albero cavo sono ideali per accoppiamenti diretti con pompe, compressori e serbatoi, garantendo prestazioni affidabili ed efficienti dal punto di vista energetico. La loro capacità di gestire carichi radiali, sebbene con le dovute considerazioni progettuali, li rende adatti a diverse configurazioni. I motori a trasmissione diretta con albero cavo possono raggiungere una precisione di posizionamento eccezionale, dell'ordine di 10 secondi d'arco e una ripetibilità di ±0,5 secondi d'arco con una risoluzione di 0,16 secondi d'arco, caratteristiche fondamentali per applicazioni di metrologia, robotica di precisione e macchine utensili avanzate.
La tecnologia dei rotori laminati, utilizzata in alcuni motori, offre un'eccellente idoneità per operazioni di micropasso, migliorando ulteriormente la fluidità e la precisione del movimento. La semplicità di montaggio e la comodità degli interventi di assistenza, garantite da un giunto integrato, sono ulteriori vantaggi che semplificano la progettazione e la manutenzione delle apparecchiature automatizzate.
Un esempio pratico dell'applicazione di questi motori si ritrova nell'accoppiamento diretto motore-pompa alta pressione, ideale per idropulitrici ed impianti di lavaggio. Questa configurazione riduce notevolmente l'ingombro della macchina e garantisce una soluzione totalmente affidabile ed economica. L'azienda produttrice vanta un'esperienza ventennale in questo specifico segmento di mercato, offrendo una vasta gamma di flange e alberi a disegno, adattabili all'accoppiamento diretto con la maggior parte delle pompe attualmente disponibili sul mercato.
Il controllo di movimento lineare: cos’è, come funziona, e soluzioni per l’automazione
Applicazioni Industriali e Considerazioni Specifiche
I motori elettrici ad albero cavo trovano impiego in una moltitudine di applicazioni industriali, dove la loro architettura unica offre soluzioni a sfide progettuali complesse. La loro versatilità li rende adatti per il controllo di movimento preciso, l'integrazione di sistemi complessi e la riduzione dell'ingombro complessivo delle apparecchiature.
Un esempio notevole è il loro utilizzo in sistemi di frenatura antibloccaggio (ABS), dove un motore dedicato, come quello del sistema ABS di ZHAOWEI, impedisce il bloccaggio delle ruote, garantendo una frenata sicura. In questo contesto, la precisione e l'affidabilità del motore sono cruciali per la sicurezza del veicolo.
La capacità di ridurre drasticamente i costi e risparmiare spazio è un altro vantaggio significativo, in particolare per i motori passo-passo lineari. Questi motori eliminano la necessità di accoppiamenti, supporti aggiuntivi e complesse operazioni di assemblaggio, semplificando notevolmente il processo produttivo e riducendo il numero di componenti necessari.
La specifica di coppia di mantenimento per diverse taglie di motori ad albero cavo evidenzia la loro capacità di gestire carichi precisi. Ad esempio, un motore ad albero cavo di taglia 8 (20 mm) può avere una coppia di mantenimento massima di 0,02 N·m, mentre un modello di taglia 11 (28 mm) può raggiungere una coppia di mantenimento massima di 0,117 N·m. Questi valori sono indicativi della loro idoneità per applicazioni che richiedono un controllo di posizione fine e una buona resistenza a forze esterne.
I motori asincroni esenti da manutenzione, con un'elevata densità di potenza, rappresentano un'altra categoria di motori elettrici che possono beneficiare dell'architettura ad albero cavo per ottimizzare l'integrazione. La loro affidabilità e la ridotta necessità di manutenzione li rendono ideali per ambienti industriali dove i tempi di fermo macchina devono essere minimizzati.
La flessibilità nella progettazione si estende anche alla possibilità di utilizzare rotori laminati, che migliorano l'idoneità per operazioni di micropasso, offrendo un movimento più fluido e preciso. Questo è particolarmente importante in applicazioni dove è richiesta un'elevata risoluzione di posizionamento o una minimizzazione delle vibrazioni.
Inoltre, la scelta di un motore elettrico ha un impatto determinante sulle prestazioni, l'affidabilità e i costi complessivi di un'apparecchiatura automatizzata. Che si tratti di progettare una nuova apparecchiatura o di aggiornare una linea di produzione esistente, la corretta selezione del motore, inclusa la sua configurazione ad albero cavo, è un passo fondamentale per il successo del progetto. La semplificazione dell'assemblaggio e la facilità di intervento per l'assistenza, grazie a soluzioni come il giunto integrato, contribuiscono a ridurre i costi operativi e a migliorare l'efficienza della manutenzione.
