Il Sensore Lambda nella KTM 990: Guida Completa al Controllo e alla Manutenzione
Il sensore lambda, noto anche come sensore di ossigeno, rappresenta un componente fondamentale nei moderni sistemi di gestione del motore, essenziale per garantire una combustione efficiente e per minimizzare le emissioni inquinanti. La sua corretta funzionalità è cruciale per le prestazioni ottimali del motore, e la sua integrità può avere un impatto diretto sul consumo di carburante e sulla longevità di altri componenti del sistema di scarico, come il convertitore catalitico. Comprendere il suo funzionamento, i segnali di malfunzionamento e le procedure di controllo è quindi di vitale importanza per ogni proprietario di una KTM 990, così come per qualsiasi veicolo dotato di sistemi di iniezione elettronica e normative sulle emissioni.
Cos'è un Sensore Lambda e Come Funziona
Il sensore lambda è un dispositivo di monitoraggio che si inserisce nel sistema di scarico del veicolo, posizionato strategicamente nel collettore di scarico, vicino al motore. La sua funzione primaria è quella di misurare la quantità di ossigeno presente nei gas di scarico. Questa misurazione consente alla centralina elettronica di controllo del motore (ECU) di determinare se la miscela aria-carburante che entra nel motore è troppo ricca (troppo carburante, poco ossigeno) o troppo magra (troppo ossigeno, poco carburante).
L'ECU utilizza quindi queste informazioni in tempo reale per regolare la quantità di carburante iniettato nel motore, mantenendo così la miscela aria-carburante in uno stato di equilibrio ottimale. Questo equilibrio è dinamico e cambia continuamente in risposta a una serie di fattori, tra cui il carico del motore (ad esempio, durante la guida in salita), il grado di accelerazione, la temperatura del motore e la fase di riscaldamento. L'obiettivo è raggiungere una combustione completa, che massimizzi l'efficienza energetica, riduca il consumo di carburante e minimizzi la produzione di gas nocivi.
In assenza di un segnale valido dal sensore lambda, o in caso di suo malfunzionamento, l'ECU è costretta ad operare con una strategia di emergenza, solitamente iniettando una miscela di carburante fissa e tendenzialmente ricca. Questa condizione porta inevitabilmente a un aumento del consumo di carburante e a un incremento delle emissioni, mettendo a rischio anche altri componenti critici del sistema di controllo delle emissioni, come il convertitore catalitico, che potrebbe surriscaldarsi e danneggiarsi.
Tipologie di Sensori Lambda
Esistono diverse generazioni e tipologie di sensori lambda, ognuna con caratteristiche e livelli di precisione differenti.
Sensori Lambda in Ossido di Zirconio: Questi sono i sensori più datati e ancora ampiamente diffusi. Si basano su un elemento ceramico in ossido di zirconio che genera una tensione proporzionale alla differenza di concentrazione di ossigeno tra i gas di scarico e l'aria esterna. A seconda della loro progettazione, possono avere uno, due, tre o quattro fili. La presenza di fili aggiuntivi (solitamente bianchi o neri) indica che il sensore è dotato di un sistema di preriscaldamento integrato, che accelera il raggiungimento della temperatura operativa ottimale dopo l'avviamento a freddo, migliorando l'efficienza e riducendo le emissioni in fase di riscaldamento.
Sensori Lambda al Titanio: Meno comuni rispetto ai sensori in ossido di zirconio, i sensori al titanio operano con un principio leggermente diverso, misurando la resistenza elettrica di un ossido di titanio. Sono facilmente identificabili per il diametro ridotto della filettatura e, spesso, per la presenza di fili di colore giallo e rosso. Anche questi possono includere un sistema di preriscaldamento.
Sensori Lambda a Banda Larga (Wideband): Rappresentano la tecnologia più recente e offrono la massima precisione nella misurazione dell'ossigeno. Sono spesso definiti "sensori a 5 fili", anche se il numero esatto può variare a seconda della specifica implementazione. Questi sensori sono in grado di misurare con elevata accuratezza sia miscele molto magre che molto ricche, fornendo all'ECU dati più dettagliati per una gestione del motore estremamente fine. Sono particolarmente diffusi nei veicoli moderni, spesso con una configurazione che prevede due sensori lambda per ciascun convertitore catalitico, permettendo un monitoraggio più sofisticato delle prestazioni del catalizzatore stesso. Nei veicoli europei dotati di EOBD II (immatricolati dopo il 2001), è comune trovare un sensore lambda a monte del convertitore catalitico per la regolazione della miscela e un secondo sensore a valle per monitorare l'efficienza del catalizzatore.
Quando Controllare i Sensori Lambda
Nonostante la loro lunga durata, i sensori lambda sono soggetti a usura e possono guastarsi nel tempo. Diversi fattori possono contribuire al loro deterioramento, tra cui l'esposizione prolungata a temperature elevate, la contaminazione da depositi carboniosi, olio o additivi nel carburante, e danni fisici.
I segnali di un sensore lambda difettoso possono manifestarsi in vari modi:
- Aumento del consumo di carburante: Una miscela costantemente ricca a causa di un sensore difettoso porta a un maggiore spreco di carburante.
- Calo delle prestazioni del motore: Una miscela non ottimale può influire sulla potenza, sulla fluidità dell'erogazione e sulla risposta dell'acceleratore.
- Accensione della spia di avaria motore (Check Engine Light): L'ECU rileva le anomalie nel segnale del sensore e attiva l'indicatore luminoso sul cruscotto.
- Aumento delle emissioni inquinanti: La combustione inefficiente porta a un rilascio maggiore di sostanze nocive nell'atmosfera.
- Problemi al convertitore catalitico: Un malfunzionamento del sensore lambda può causare il surriscaldamento e il danneggiamento del convertitore catalitico, un componente costoso da sostituire.
Un controllo periodico può aiutare a prevenire problemi maggiori. È consigliabile effettuare una verifica in presenza di uno o più dei sintomi sopra descritti, o come parte di una manutenzione programmata.
la sonda lambda,come funziona?che cosa legge? guarda il video e tutto ti sarà piu chiaro
Come Controllare un Sensore Lambda
Il controllo di un sensore lambda richiede una certa conoscenza tecnica e l'uso di strumenti appropriati. È sempre raccomandato consultare lo schema elettrico specifico del veicolo prima di procedere.
Per i sensori lambda in ossido di zirconio (uno, due, tre o quattro fili):
- Controllo della tensione del segnale: Il filo del segnale è generalmente di colore nero. Con il motore a temperatura operativa normale e al minimo (o a un regime costante come 2000 giri/min), collegare un voltmetro digitale al filo del segnale e alla massa del veicolo. In condizioni ideali, la tensione dovrebbe oscillare rapidamente tra circa 0,1 Volt (miscela magra) e 0,9 Volt (miscela ricca), con una frequenza di circa due volte al secondo. Se la tensione rimane fissa su un valore elevato o basso, o se non oscilla, ciò indica un problema.
- Controllo del riscaldatore (per sensori preriscaldati a 3 o 4 fili): I fili del riscaldatore sono solitamente dello stesso colore (bianco o nero). Scollegare il connettore del sensore e utilizzare un ohmmetro per misurare la resistenza tra questi due fili. Il valore di resistenza dovrebbe rientrare nelle specifiche del produttore (solitamente tra pochi ohm e qualche decina di ohm). Una resistenza troppo alta o infinita indica un riscaldatore interrotto.
Per i sensori lambda a banda larga (generalmente a 5 fili):
La diagnostica di questi sensori è più complessa e richiede l'uso di strumenti di scansione diagnostica avanzati o di un oscilloscopio. Questi strumenti permettono di visualizzare i segnali complessi emessi dal sensore e di interpretarli correttamente.
Importante: È fondamentale effettuare le misurazioni alla normale temperatura operativa del motore, poiché le prestazioni del sensore cambiano significativamente quando è freddo.
Sostituzione del Sensore Lambda
La sostituzione di un sensore lambda, sebbene possa sembrare un'operazione semplice, richiede attenzione per evitare danni al nuovo componente o al sistema di scarico.

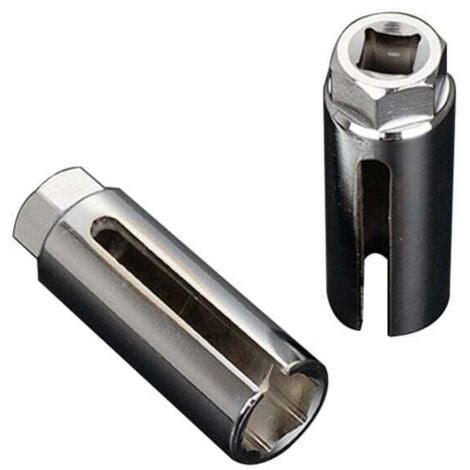

- Rimozione: Il sensore è avvitato nel collettore di scarico. Per facilitare la rimozione, soprattutto se è bloccato a causa di corrosione o depositi, è consigliabile utilizzare una presa specializzata per sensori lambda. Questa chiave a bussola presenta un'apertura per permettere il passaggio del cavo del sensore. Potrebbe essere necessario applicare un prodotto sbloccante e attendere qualche minuto.
- Installazione del nuovo sensore:
- Verifica della compatibilità: Assicurarsi di aver acquistato il sensore corretto per il modello specifico della KTM 990. Applicazioni simili possono avere tempi di reazione o caratteristiche elettriche differenti, compromettendo il funzionamento del sistema. Consultare sempre il catalogo ricambi o un rivenditore autorizzato.
- Lubrificazione della filettatura: Applicare un sottile strato di grasso specifico per alte temperature sulla filettatura del nuovo sensore. Questo non solo facilita l'avvitamento iniziale, ma renderà anche la successiva rimozione molto più agevole.
- Avvitamento: Il sensore deve essere avvitato a mano per assicurarsi che la filettatura si inserisca correttamente, evitando di danneggiarla.
- Serraggio: Utilizzare la presa specializzata per serrare il sensore alla coppia specificata nel manuale di assistenza del veicolo. Un serraggio eccessivo può danneggiare il sensore o il suo alloggiamento nel collettore, mentre un serraggio insufficiente potrebbe causare perdite di gas di scarico.
- Collegamento: Collegare il connettore del nuovo sensore, assicurandosi che sia ben saldo.
- Verifica: Dopo la sostituzione, avviare il motore e lasciarlo raggiungere la temperatura operativa. Monitorare eventuali spie di avaria motore e, se possibile, utilizzare uno strumento di scansione per verificare che i parametri del sensore rientrino nei valori attesi.
La manutenzione e il controllo regolari del sensore lambda sono passaggi essenziali per garantire che la tua KTM 990 funzioni in modo efficiente, ecologico e affidabile. Ignorare i segnali di malfunzionamento può portare a costi di riparazione più elevati e a un impatto negativo sull'ambiente.
