Come Montare un Gruppo di Continuità Nilox: Guida Completa all'Installazione e alla Manutenzione

L'installazione di un gruppo di continuità (UPS) è un passaggio cruciale per garantire la sicurezza e la longevità dei tuoi dispositivi elettronici. Che tu stia configurando un nuovo sistema o sostituendo le batterie di un modello esistente, una corretta procedura di montaggio è fondamentale per evitare costi imprevisti e potenziali danni. Questa guida ti accompagnerà attraverso i vari aspetti dell'installazione e della manutenzione di un gruppo di continuità Nilox, affrontando anche problematiche comuni riscontrate dagli utenti.

Comprendere le Esigenze del Tuo Sistema: La Potenza Necessaria

Prima di addentrarsi nelle procedure di montaggio, è essenziale valutare se il gruppo di continuità Nilox in tuo possesso sia adeguato alle tue esigenze. Un utente ha segnalato un problema con un NILOX EASY 1040 VA (520W) che, sotto pieno carico durante attività come navigazione, gioco online e visione di video, causava lo spegnimento del PC e l'allarme dell'UPS in caso di cali di corrente. Questo indica che la potenza erogata dall'UPS potrebbe non essere sufficiente a gestire il picco di assorbimento dei dispositivi collegati, specialmente durante operazioni intensive.

Per configurazioni che includono un PC con attività multimediali e di gioco, è consigliabile orientarsi verso modelli con una potenza nominale superiore. Ad esempio, un PC che assorbe circa 450W da rete (incluso il monitor) potrebbe richiedere un UPS con una capacità di almeno 500W, ma per garantire un margine di sicurezza e un'autonomia adeguata, si consiglia di considerare modelli da 800VA o superiori. Se il budget è limitato (indicativamente tra 100 e 150€), è preferibile optare per un gruppo di continuità da 500W dedicato al solo PC, piuttosto che cercare di alimentare troppi dispositivi con un UPS sottodimensionato.

La scelta della potenza non è l'unico fattore. La qualità della forma d'onda erogata è altrettanto importante. Alcuni UPS, specialmente quelli di fascia più bassa o di origine non specificata, potrebbero erogare una corrente a onda quadra o pseudo-sinusoidale non smussata. Questa tipologia di onda può causare danni all'alimentatore del PC, in particolare a quelli con PFC attivo, riducendone la vita utile e la stabilità operativa. Per questo motivo, è spesso consigliabile optare per UPS che garantiscano un'onda sinusoidale pura o, in alternativa, una forma d'onda simulata di buona qualità, come quella offerta da modelli come il NJOY Keen 2000 o l'EPYC® NYTRO.

La Fase Preliminare di Installazione delle Batterie: Sicurezza e Precisione

Il montaggio delle batterie nei sistemi di continuità è una fase critica che incide direttamente sull'affidabilità e sulla durata del sistema. Una corretta installazione previene costi imprevisti e danni alle batterie stesse.

1. Sicurezza Prima di Tutto:Durante tutte le operazioni di montaggio delle batterie UPS, è imperativo indossare dispositivi di protezione individuale (DPI):

• Guanti isolanti
• Scarpe di sicurezza rinforzate
• Occhiali protettivi o visiera
• Tuta

2. Controllo delle Batterie Nuove:Prima di procedere all'installazione, ogni nuova batteria (monoblocco) deve essere testata sui terminali per verificarne la tensione. I valori misurati devono rientrare in un range di ±1 Vdc rispetto alla media delle altre batterie o ai valori di riferimento del produttore.

3. Rimozione delle Batterie Esauste:Se si sostituiscono batterie vecchie, è necessario seguire questa procedura:

• Aprire l'interruttore e il fusibile di scollegamento (se presenti).
• Misurare con un multimetro la tensione tra terra e i poli positivo/negativo (tolleranza 0-3 Vcc).
• Scollegare i monoblocchi uno alla volta, prestando attenzione alla polarità.

4. Montaggio dei Ripiani (se applicabile):Se l'UPS o l'armadio batterie richiedono l'installazione di ripiani, questi vanno montati partendo dal basso. In caso di riutilizzo di un armadio esistente, pulire accuratamente le superfici e i ripiani.

Il Processo di Montaggio delle Batterie: Passaggio per Passaggio

Le seguenti istruzioni si applicano quando il rack (armadio) è stato precedentemente installato e i monoblocchi esausti sono stati rimossi.

1. Posizionamento dei Monoblocchi:

• Prendere i blocchi dai pallet della batteria e posizionarli manualmente sui vassoi, partendo dal primo in basso.
• Se i monoblocchi sono pesanti, utilizzare un sollevatore elettrico o pneumatico.
• Importante: Non utilizzare grasso sui vassoi per facilitare lo scorrimento delle batterie.
• Durante il posizionamento, lasciare uno spazio tra i monoblocchi (almeno 3 mm) per evitare il surriscaldamento.

2. Realizzazione dei Collegamenti Elettrici:I collegamenti devono essere realizzati gradualmente, seguendo questo ordine:

• (1) Collegare i lati opposti della batteria (i due monoblocchi collegati con + e -).
• (2) Effettuare le connessioni da vassoio a vassoio.
• (3) Collegare tutti i monoblocchi in ogni piano, lasciando un collegamento non connesso in ogni livello.

È possibile collegare più celle della batteria, ma senza superare il limite massimo di tensione specificato dal produttore. Utilizzare collegamenti in piombo (Pb) o in rame (cavi, barrette).

3. Verifica della Tensione Prima del Collegamento Finale:Prima di collegare i monoblocchi non precedentemente connessi, è necessario verificare la tensione tra i due poli dove verrà effettuato il collegamento. Il valore della tensione deve essere il più vicino possibile a zero (0-1Vdc). Se il valore è significativamente diverso da zero, è necessario individuare un possibile errore nei collegamenti precedenti.

4. Collegamento Finale e Test di Tensione:

• Con l'interruttore batteria chiuso e la batteria collegata allo switch, misurare la tensione sui due poli della batteria dove è stato lasciato aperto l'ultimo collegamento. Tale valore di tensione deve essere uguale alla differenza tra la tensione di uscita del raddrizzatore (Vr) ed il valore ottenuto moltiplicando la tensione di blocco (es. 12Vdc) per il numero di blocchi.
• Aprire l'interruttore della batteria, misurare nuovamente la tensione sui due poli dove è stato lasciato aperto l'ultimo collegamento (ora deve essere 0-1Vdc).

5. Verifica della Tensione di Ricarica e Test della Batteria:

• Se possibile, verificare la corretta tensione di ricarica (float e boost) e regolarla se necessario.
• Testare la nuova batteria, se possibile, in modalità di scarica, osservando l'equalizzazione della tensione dei blocchi. La massima divergenza di tensione tra tutti i blocchi della batteria deve essere inferiore a 0,5Vdc.

6. Controlli Finali e Ricarica:

• Controllare tutti i collegamenti della batteria e il blocco batteria con una fotocamera a infrarossi per individuare eventuali surriscaldamenti o connessioni difettose.
• Ricaricare la batteria verificando il limite di corrente massimo indicato sulla scheda tecnica.
• Informare il cliente del rischio di perdite di gas durante la ricarica della batteria.
• Lasciare pulito il vano batterie e compilare la relazione tecnica finale.

Danni Derivanti da una Non Corretta Installazione

Una installazione inadeguata può portare a diversi problemi:

• Serraggio Eccessivo: Il non utilizzo delle chiavi dinamometriche secondo le istruzioni dei costruttori (riportate sui data sheet della batteria) può causare uno stress tra i terminali esterni e la parte interna del monoblocco. Questo compromette la durata della batteria e, con il degrado anche di un solo monoblocco, può interrompere la serie e azzerare l'energia fornibile.
• Surriscaldamento: Questo avviene per diverse ragioni:
  • Utilizzo di connessioni eterogenee.
  • Monoblocchi serrati gli uni agli altri senza interspazi.
  • Batterie montate vicino a componenti che producono calore (es. trasformatori).
  • Mancanza di una corretta ventilazione degli armadi e dei locali.
• Utilizzo di Corrente Non Sinusoidale: Come accennato, UPS con forma d'onda non pura possono danneggiare alimentatori sensibili.

Chi Affidare l'Installazione delle Batterie di un UPS?

Questi lavori dovrebbero essere affidati a:

• Società costruttrici di UPS.
• Società di service specializzate in questi prodotti.
• Team tecnici delle società fornitrici delle batterie.

Dati Relativi ai Serraggi e Formazione

I dati specifici relativi ai serraggi con chiave dinamometrica sono reperibili sui data sheet di ogni specifica batteria. Sono inoltre disponibili corsi di formazione dedicati alle procedure di montaggio e manutenzione delle batterie, rivolti principalmente ai team di manutenzione interni.

Manutenzione delle Batterie UPS

Negli ambienti industriali e in settori critici come telecomunicazioni, trasporti ferroviari e aerei, si sta affermando l'uso di sistemi automatici di monitoraggio delle batterie. Questo limita le azioni manutentive al controllo dei serraggi (con telecamera a infrarossi), ai rabbocchi (dove necessari) e al controllo di eventuali perdite di acido solforico.

Ritiro e Smaltimento delle Batterie Esauste

Il ritiro e lo smaltimento delle batterie esauste non dovrebbero comportare alcun costo. Diffidate da chi richiede un compenso per queste attività. È importante notare che, per un servizio gratuito, i monoblocchi esausti devono essere posizionati presso il luogo di ritiro, esonerando chi ritira da lavori di facchinaggio. Il trasporto e lo smaltimento devono essere affidati esclusivamente a società autorizzate per legge.

Riutilizzo di Batterie Esistenti con un Nuovo UPS

Se si acquista un nuovo UPS e le batterie esistenti sono ancora efficienti, è possibile valutarne il riutilizzo, ma con alcune importanti precauzioni:

• Verificare la Tensione di Ingresso dell'Inverter: Gli inverter interni agli UPS hanno un ingresso in corrente continua che varia a seconda del modello. È fondamentale controllare che la tensione totale delle batterie in uso corrisponda alla tensione di ingresso in corrente continua dell'inverter del nuovo UPS. Non confondere questa tensione con quella di ingresso in corrente alternata dell'UPS.
• Presenza di Protezioni Batteria: Assicurarsi che sia sull'armadio batteria preesistente sia sul nuovo UPS siano presenti le protezioni di batteria (interruttore automatico, sezionatore a fusibili).

Problemi Comuni e Soluzioni

1. UPS che va in Allarme o si Spegne sotto Carico:Questo è spesso sintomo di un UPS sottodimensionato o di batterie esauste.

• Soluzione: Valutare l'acquisto di un UPS con una potenza VA/W superiore. Se le batterie hanno diversi anni, è quasi certamente necessario sostituirle.

2. UPS che non Accende il PC o emette Bip Assordanti:Questo può indicare batterie scariche, insufficienti o un problema di compatibilità tra UPS e alimentatore del PC (soprattutto con PFC attivo).

• Soluzione: Sostituire le batterie. Se il problema persiste, considerare un UPS con onda sinusoidale pura o simulata di qualità. Un utente ha segnalato questo problema con un Nilox USP iPOWER 1200, collegando anche una ciabatta. La raccomandazione è di scollegare tutto e collegare solo il PC, verificando se il problema si ripresenta. Se il PC da solo viene gestito solo "ogni tanto", è un chiaro segnale che l'UPS è inadeguato o le batterie sono da sostituire.

3. Stampanti e UPS:Generalmente, le stampanti laser non dovrebbero essere collegate a un UPS a causa del loro elevato assorbimento di potenza durante il riscaldamento del fusore. Le stampanti non laser potrebbero non presentare lo stesso problema, ma l'utilità di collegarle a un UPS è discutibile se non si tratta di un modello molto avanzato o di un'esigenza specifica di salvataggio dati.

Modelli di UPS Consigliati (basati sulle informazioni fornite)

• VulTech UPS650VA-LITE: UPS offline da 650VA/360W, adatto a proteggere dispositivi base. Richiede batterie separate.

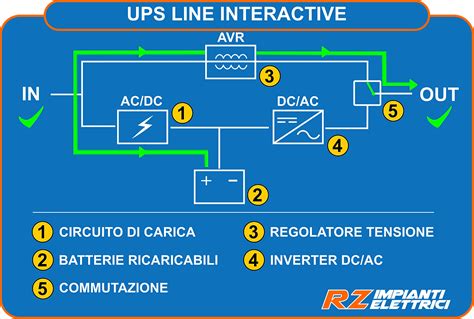

• Atlantis OnePower PX1100: UPS Line Interactive da 1100VA/550W con AVR a tre stadi e onda pseudo-sinusoidale. Buona opzione per PC e periferiche.
• APC by Schneider Electric Back-UPS ES BE850G2 IT: UPS da 850 VA/520 W con 8 uscite protette (6 con backup batteria) e porte USB per ricarica. Affidabile per uso domestico/ufficio.
• EPYC ION UPS per Computer: UPS da 1000VA/600Watt, compatibile con MAC e PFC attivo, ideale per console di gioco e PC moderni. Offre software di monitoraggio.
• NJOY Keen 2000: UPS Line Interactive da 2000VA/1200 Watt con AVR e onda sinusoidale simulata. Adatto a proteggere setup eterogenei (PC gaming, DVR, ecc.).
• Nilox, UPS Premium Line Interactive 1200VA: UPS da 1200VA/840W con tecnologia Line Interactive e AVR, pensato per proteggere computer e periferiche.
• EPYC® NYTRO - UPS a Onda Sinusoidale Pura: UPS Line Interactive con onda sinusoidale pura, ideale per dispositivi sensibili come PC da gaming, MAC e console di nuova generazione. Dispone di software di monitoraggio.

La scelta finale dipenderà dalle specifiche esigenze di potenza, dal budget e dal tipo di dispositivi da proteggere. Una corretta installazione e una manutenzione regolare garantiranno la massima efficienza e durata del tuo gruppo di continuità Nilox.
