Il Cuore Pulsante delle Due Ruote: Analisi Approfondita del Motore Bicilindrico a V di Moto Guzzi
Il mondo delle motociclette è un universo affascinante dove ingegneria, design e passione si fondono per creare macchine capaci di suscitare emozioni uniche. Al centro di questa alchimia si trova il motore, il vero cuore pulsante di ogni due ruote. In questa disamina tecnica, ci addentreremo nel funzionamento e nelle peculiarità del motore bicilindrico a V, con un focus particolare sulle iconiche configurazioni Moto Guzzi, esplorando come queste scelte progettuali influenzino profondamente la guida e l'anima stessa della motocicletta.
Le Fondamenta del Motore a Scoppio: Energia Trasformata in Movimento
Prima di immergerci nelle specificità dei motori bicilindrici, è essenziale comprendere i principi basilari del motore a combustione interna, comunemente chiamato "motore a scoppio". Contrariamente a quanto il nome potrebbe suggerire, non si assiste a una vera e propria esplosione, bensì a una rapida e potente espansione della miscela aria-benzina all'interno di un cilindro. La definizione tecnica più accurata è "motore endotermico alternativo", poiché trasforma l'energia chimica del carburante in energia cinetica attraverso una serie di fasi termodinamiche.
L'energia cinetica si traduce nel movimento dei pistoni, che scorrono su e giù all'interno dei cilindri. Questo moto rettilineo viene poi convertito in moto rotatorio grazie a un ingegnoso meccanismo composto da una biella, che collega i pistoni all'albero motore. Infine, l'energia prodotta dalla combustione viene trasmessa alla ruota motrice attraverso un sistema di ingranaggi. È importante riconoscere che questo processo non è privo di inefficienze; numerose sono le dispersioni di energia, principalmente dovute agli attriti meccanici. Un motore moderno, infatti, riesce a convertire in movimento utile solo circa il 25-30% dell'energia contenuta nel combustibile, lasciando il restante 70-75% dissipato sotto forma di calore e attrito.
Cicli di Funzionamento: 2 Tempi vs 4 Tempi
Esistono fondamentalmente due schemi di funzionamento per i motori a pistoni: il ciclo a "2 Tempi" e il ciclo a "4 Tempi". Il motore a 2 Tempi, pur essendo meccanicamente più semplice, è stato quasi completamente abbandonato nell'uso motociclistico a causa delle sue elevate emissioni inquinanti, difficilmente risolvibili.

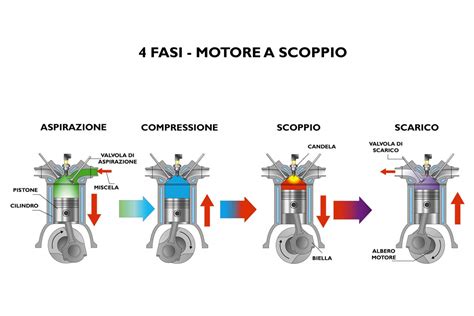

Il motore a 4 Tempi, invece, completa il suo ciclo di lavoro in quattro fasi distinte:
- Aspirazione/Iniezione: La miscela aria-benzina viene aspirata nel cilindro (o iniettata direttamente, nei sistemi più moderni).
- Compressione: La miscela viene compressa all'interno della camera di combustione.
- Espansione (Scoppio): Una scintilla generata dalla candela innesca la combustione della miscela compressa, provocando una rapida espansione dei gas che spinge il pistone verso il basso. Questa è la fase in cui l'energia termica si converte in energia meccanica.
- Scarico: I gas combusti vengono espulsi dal cilindro.
Lo schema costruttivo tipico di un motore a 4 Tempi prevede una testata, dotata di valvole di aspirazione e scarico, montata sopra un cilindro. All'interno del cilindro scorre il pistone, collegato all'albero motore tramite la biella. La camera di combustione è formata dalla testata, dal cilindro e dalla parte superiore del pistone.
Il Fascino delle Due Ruote: Prestazioni e Dinamica di Guida
Nonostante le sue intrinseche complicazioni meccaniche e un rendimento energetico non ottimale, il motore a 4 Tempi è indubbiamente esaltante quando installato su una motocicletta. Le moto, per loro natura, offrono un'esperienza di guida e un'accelerazione che distano anni luce dal comfort più "aseptico" delle automobili. Anche una moto di indole tranquilla, se paragonata a una supercar, si rivela una vera "belva" in termini di agilità e reattività.
Per comprendere la differenza, basti pensare che una supercar da centinaia di migliaia di euro, con oltre 700 Cv, capace di scendere sotto i 4 secondi nello scatto 0-100 km/h, è superata in accelerazione da una moto sportiva di media cilindrata da circa 17-18.000 euro, capace di coprire la stessa distanza in meno di 3 secondi. Questa performance è resa possibile dalla straordinaria efficienza con cui il motore trasferisce la sua potenza alla ruota posteriore, unita alla leggerezza e all'agilità del mezzo.
Il Motore come Componente Strutturale: Ottimizzazione di Spazio e Peso
Su una motocicletta, ogni millimetro e ogni grammo contano. Per questo motivo, il motore non è solo un generatore di potenza, ma spesso svolge anche un ruolo cruciale nella struttura del telaio. La rigidezza necessaria a contenere la potenza e la coppia motrice del propulsore viene sapientemente sfruttata dai progettisti per conferire robustezza al telaio stesso. In alcuni casi, come nei telai da cross, dove una rigidità estrema non è necessaria, il motore può essere semplicemente appoggiato su uno o due tubi sottili, dando origine a quelle che vengono chiamate configurazioni "a culla" o "doppia culla".
Evoluzione dei Motori Motociclistici: Dal Monocilindrico al Bicilindrico
La progettazione dei motori motociclistici è un campo in continua evoluzione, guidato dalla ricerca delle massime prestazioni e dall'ottimizzazione dell'erogazione della potenza. La posizione, l'ingombro e la caratteristica di erogazione del motore influenzano profondamente il comportamento dinamico della moto.
Il Monocilindrico: Il Solitario Agile

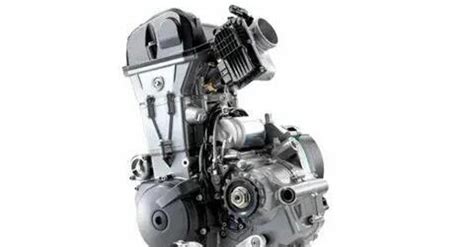

Il motore monocilindrico, con il suo unico cilindro, è spesso posizionato verticalmente o leggermente inclinato in avanti. Questa inclinazione mira a spostare il baricentro del motore verso l'avantreno, aumentando così il carico sul pneumatico anteriore. L'aderenza di un pneumatico è infatti direttamente proporzionale al carico verticale che lo grava: una maggiore "carica" sulla ruota anteriore si traduce in una migliore tenuta di strada, un aspetto fondamentale per ogni motociclista.
Il motore monocilindrico è in grado di erogare una spinta pronta ai bassi regimi, sebbene a volte possa presentare qualche "strappo" nella trasmissione. Offre un'eccellente coppia motrice fino ai medi regimi, ma la sua spinta tende a sfumare in allungo. Queste caratteristiche, unite alla sua compattezza, lo rendono ideale per applicazioni offroad (cross, enduro, trial) e per le cilindrate più piccole, oltre ad essere la scelta prediletta per i pochi motori a 2 Tempi ancora in circolazione.
Il Bicilindrico: L'Equilibrio Perfetto?
Molti esperti e appassionati considerano il motore bicilindrico la configurazione ideale per l'uso motociclistico. Un esempio storico è il motore Pantah di Ducati degli anni '70, un bicilindrico a "L" (V longitudinale di 90°) che, grazie alla sua semplicità, affidabilità e prestazioni fenomenali, ha dominato le competizioni dedicate alle derivate di serie. Questi motori, nati per la pista, hanno poi spinto le moto nelle estenuanti gare nel deserto, come la Parigi-Dakar, dimostrando una robustezza eccezionale.
Gli ingombri trasversali relativamente contenuti di un bicilindrico, anche a V, consentono la realizzazione di moto snelle, con un'ottima penetrazione aerodinamica e una maneggevolezza superiore.
Gli angoli tra i cilindri nei motori bicilindrici variano notevolmente tra i diversi costruttori: dai 45° di Harley-Davidson, ai 56° di alcuni produttori USA, ai 60° (Aprilia), 72° (Moto Morini), 90° (Moto Guzzi trasversali, Ducati longitudinali), fino ai 180° (BMW, nel suo schema "Boxer").
L'angolo di 45° scelto da Harley-Davidson, ad esempio, limita l'alesaggio dei pistoni, poiché un aumento eccessivo porterebbe al contatto tra le basi dei cilindri. Per aumentare la cilindrata, questi motori ad aste e bilancieri hanno dovuto optare per un aumento della corsa dei pistoni. Una corsa più lunga permette di sfruttare appieno l'espansione della miscela, ma limita il regime di rotazione raggiungibile a causa delle elevate sollecitazioni sulle parti meccaniche. Il vantaggio, tuttavia, è una maggiore spinta ai medi regimi, caratteristica distintiva delle Harley-Davidson.
Il V longitudinale, sebbene permetta di contenere gli ingombri trasversali, richiede un angolo della V più stretto per non allungare eccessivamente la moto. Tuttavia, un angolo stretto comporta un motore più alto e, di conseguenza, un baricentro più elevato, influenzando la maneggevolezza della moto (più rapida nel scendere in piega, ma più lenta nel rialzarsi).
La Filosofia Moto Guzzi: Il V Trasversale e la "Coppia di Rovesciamento"
Moto Guzzi ha fatto del motore bicilindrico a V di 90° trasversale la sua cifra stilistica e tecnica distintiva. Questa configurazione, sebbene possa sembrare solo una scelta estetica, ha profonde implicazioni sul comportamento della moto.
MOTOGUZZI REGOLAZIONE COPPIA CONICA CARDANO #134
Ogni componente in rotazione genera una coppia di reazione. Nel caso del bicilindrico a V trasversale di Moto Guzzi, l'albero motore è disposto lungo l'asse longitudinale della moto. Quando il motore accelera, la reazione a questa rotazione genera una forza che tende a spostare la moto lateralmente, in direzione opposta alla rotazione del motore. Questo fenomeno è noto come "coppia di rovesciamento".
Nei motori BMW con schema Boxer e, appunto, nelle Moto Guzzi, questa coppia di rovesciamento è particolarmente avvertibile. Da fermo, dando un colpo di gas, la moto può mostrare un leggero movimento laterale. Per molti motociclisti Guzzisti, questo non è un difetto da eliminare, ma una sorta di "firma meccanica", un dettaglio che contribuisce a rendere una Moto Guzzi un'esperienza unica e non solo un mezzo di trasporto.
La configurazione trasversale a 90° scelta da Moto Guzzi offre anche vantaggi in termini di raffreddamento dei cilindri, che sono esposti direttamente al flusso d'aria, e una manutenzione relativamente semplice.
Il Motore VA-10 e V100: Evoluzione della Tecnica Guzzi
I motori Moto Guzzi più recenti, come il VA-10 e il V100, pur mantenendo la caratteristica architettura a V trasversale, presentano significative evoluzioni tecniche. Il carter principale, diviso su un piano orizzontale, facilita i processi produttivi basati su componenti pressofusi.
Il VA-10 si distingue per un carter motore compatto, grazie all'adozione di un sistema a carter secco con serbatoio d'olio esterno. Il V100, invece, integra il serbatoio dell'olio all'interno del motore. In entrambi i casi, i cilindri sono integrati nel basamento e utilizzano camicie separate in alluminio rivestite di Nikasil.
Per ottimizzare la lunghezza del motore V100, l'alternatore è stato posizionato dietro ai cilindri, azionato da una cinghia. L'albero a gomito, visto frontalmente, ruota in senso antiorario. La potenza viene trasmessa alla frizione tramite un albero intermedio coassiale che aziona anche la pompa dell'olio. La frizione è situata nella parte posteriore del cambio, un'unità separata fissata al carter anteriore, accessibile per la manutenzione dalla parte posteriore della moto.
Una soluzione tecnica degna di nota sul VA-10 era la trasmissione: la cassa cambio con alberi trasversali era imbullonata al carter principale, e la frizione era azionata da una coppia conica che deviava il moto di 90 gradi. Questa scelta era necessaria per mantenere la classica architettura Moto Guzzi con trasmissione secondaria a catena, sebbene comportasse una leggera perdita di rendimento (circa il 5%) rispetto a soluzioni con alberi allineati.

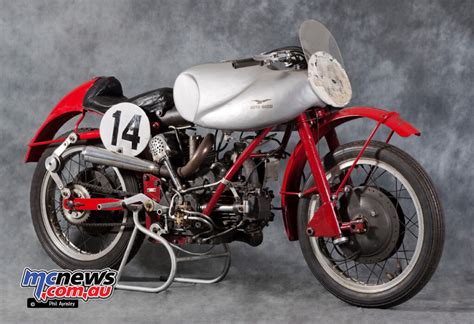

La Bicilindrica 500: Un'Icona di Competizione
La storia di Moto Guzzi è anche costellata di successi sportivi, e la Bicilindrica 500 rappresenta un capitolo fondamentale. Nata dalla necessità di competere nella categoria delle "mezzo litro", questa moto accoppiava due motori da 250 cc, trasferendo la comprovata competitività di questi propulsori in un nuovo motore da 500 cm³.
Le prestazioni della Bicilindrica 500 furono eccezionali. Già nella sua prima versione del 1933, erogava 44 CV a 7000 giri/min, raggiungendo i 190 km/h. La versione preparata per il Tourist Trophy del 1935 arrivò a 50 CV a 7500 giri/min, superando i 200 km/h.
Il motore montava due valvole per cilindro (37 mm all'aspirazione e 34 mm allo scarico), con doppie molle. La distribuzione era affidata a un monoalbero con comando a coppie coniche. L'alimentazione era garantita da due carburatori separati da 28,5 mm, l'accensione da un magnete Bosch, e la lubrificazione a carter secco avvaleva di una doppia pompa ad ingranaggi.
La trasmissione primaria era a ingranaggi a denti dritti, mentre quella finale era a catena con parastrappi. Il cambio era a quattro rapporti con ingranaggi scorrevoli.
Il telaio, inizialmente rigido e in tubi, venne poi equipaggiato con la rivoluzionaria "Sospensione Elastica Guzzi" per il Tourist Trophy del 1935. Questa soluzione, inizialmente considerata pericolosa, si rivelò vincente, tanto da essere rapidamente adottata da tutte le moto da competizione.
La Bicilindrica 500 continuò a vincere anche negli anni '50, dimostrando la longevità e l'eccellenza del progetto Moto Guzzi, anche dopo il ritiro ufficiale della casa dalle competizioni.
Il motore, alloggiato in una doppia culla interrotta, diventava parte integrante del telaio, un esempio di integrazione meccanica e strutturale che ha definito l'identità delle motociclette Moto Guzzi per decenni. La sua architettura razionale, pur mantenendo le caratteristiche distintive del marchio, ha saputo evolversi per rispondere alle esigenze di un'epoca in continua trasformazione tecnologica.
