Sostituzione delle Guarnizioni del Cilindro su un Motore Aerox 50 2T Minarelli: Guida Completa
La manutenzione del motore è un aspetto cruciale per garantire prestazioni ottimali e longevità del proprio scooter. Nel caso di un Yamaha Aerox 50 2T equipaggiato con un gruppo termico Polini in alluminio da 80cc, la sostituzione delle guarnizioni del cilindro rappresenta un intervento di routine che non dovrebbe essere trascurato. Questo articolo si propone di fornire una guida dettagliata su questo processo, affrontando le problematiche comuni e le migliori pratiche, basandosi sulle esperienze e le discussioni emerse tra gli appassionati.
Identificazione delle Guarnizioni da Sostituire

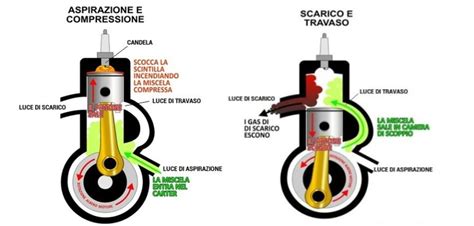

Quando si parla di sostituzione delle guarnizioni del cilindro, è fondamentale comprendere quali componenti richiedono attenzione. Nel contesto di un motore a combustione interna, il gruppo cilindro-testa è sigillato da diverse guarnizioni, ognuna con una funzione specifica.
Guarnizione della Testa: Questa è la guarnizione più comunemente associata al cilindro. Il suo compito principale è garantire la tenuta tra la testa del cilindro e il cilindro stesso. Una corretta sigillatura impedisce la fuoriuscita della miscela aria-carburante e dei gas di scarico, oltre a prevenire l'ingresso di agenti esterni come acqua o sporco. La sua integrità è vitale per la compressione del motore e l'efficienza della combustione.
Guarnizione del Cilindro (Base): Questa guarnizione si posiziona tra il cilindro e il carter motore. Assicura la tenuta tra queste due parti, impedendo perdite di compressione e la contaminazione dell'olio motore con la miscela di combustione, o viceversa.
Guarnizioni dello Scarico e del Travaso: A seconda del design specifico del gruppo termico, potrebbero esserci guarnizioni aggiuntive per il collettore di scarico e per i travasi. Queste garantiscono la corretta direzionalità dei flussi gassosi e prevengono perdite indesiderate.
Nel caso specifico di un motore Aerox 50 2T con un gruppo termico Polini 80cc in alluminio, è consigliabile sostituire tutte le guarnizioni associate al gruppo cilindro-testa. Ignorare anche solo una di esse potrebbe compromettere l'efficacia del lavoro complessivo e portare a futuri problemi. L'esperienza suggerisce che, poiché il cilindro deve essere smontato per accedere a una guarnizione, è logisticamente ed economicamente vantaggioso procedere alla sostituzione dell'intero kit.
Valutazione dei Danni Potenziali e Tempistiche di Sostituzione
Una domanda frequente tra i possessori di scooter riguarda la possibilità che l'acqua sia già entrata nel cilindro a causa di una guarnizione compromessa e se questo abbia causato danni permanenti.
Se l'acqua è entrata nel cilindro, le conseguenze possono variare in gravità. L'acqua, essendo incomprimibile, può causare danni significativi durante la fase di compressione se presente in quantità rilevanti, portando potenzialmente a rotture o deformazioni del pistone o della biella. Tuttavia, in molti casi, l'ingresso di acqua può essere limitato e manifestarsi con sintomi come difficoltà di avviamento, funzionamento irregolare del motore, perdita di potenza e, talvolta, la presenza di emulsione nell'olio del cambio o nel liquido di raffreddamento.
La domanda se sia "troppo tardi" per sostituire le guarnizioni una volta che l'acqua è entrata è cruciale. La risposta è che non è mai troppo tardi per intervenire e correggere il problema. Tuttavia, è fondamentale valutare attentamente le condizioni del cilindro e del pistone dopo lo smontaggio.

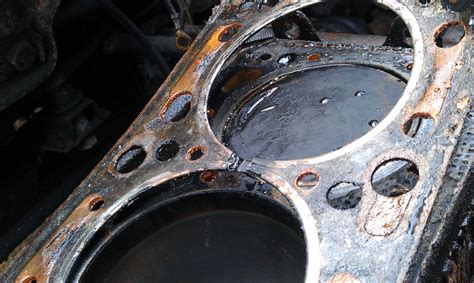

Se l'acqua è entrata, è probabile che si sia verificata una certa corrosione o ossidazione sulle superfici metalliche del cilindro e del pistone, specialmente se il motore è rimasto fermo con acqua al suo interno per un periodo prolungato. L'alluminio, materiale di cui sono spesso realizzati i cilindri moderni come il Polini 80cc, è suscettibile alla corrosione.
Passaggi per la valutazione post-smontaggio:
- Ispezione visiva: Una volta smontato il cilindro, ispezionare attentamente le pareti interne del cilindro e la testa del pistone. Cercare segni di ruggine, pitting (piccoli fori o cavità), rigature profonde o depositi anomali.
- Pulizia: Pulire accuratamente le superfici con un solvente appropriato per rimuovere eventuali residui o tracce di ossidazione.
- Controllo scorrevolezza: Far scorrere il pistone nel cilindro (se ancora montato sul suo spinotto e biella) per verificare che non ci siano attriti anomali o punti di blocco.
- Verifica della planarità della testa: Assicurarsi che la superficie della testa del cilindro sia perfettamente piana, utilizzando una riga metallica e uno spessimetro. Eventuali deformazioni potrebbero richiedere una rettifica.
Se i danni sono superficiali e limitati, il cilindro è generalmente riutilizzabile tranquillamente dopo una pulizia accurata e la sostituzione delle guarnizioni. Se invece si riscontrano rigature profonde, deformazioni significative o segni di usura eccessiva, potrebbe essere necessario considerare la sostituzione del cilindro o una sua rettifica professionale.
L'Uso della Pasta Rossa e le Implicazioni sullo Squish
Una discussione che spesso emerge tra gli appassionati di elaborazioni riguarda l'uso di paste sigillanti, come la "pasta rossa", in combinazione con le guarnizioni. È importante chiarire questo punto per evitare errori che possono compromettere seriamente le prestazioni e l'integrità del motore.
La "pasta rossa" (o altre paste sigillanti simili) è un composto adesivo e sigillante utilizzato in alcune applicazioni meccaniche, ma non è un sostituto per le guarnizioni del cilindro. L'uso improprio di queste paste può avere conseguenze negative.
Perché la pasta rossa non va usata come guarnizione principale:
Alterazione dello Squish: Lo "squish" è la distanza tra la parte superiore del pistone e la camera di combustione quando il pistone si trova al punto morto superiore (PMS). Questo valore è critico per le prestazioni di un motore 2 tempi e viene attentamente calcolato dai progettisti del gruppo termico e della testa. Applicare uno strato di pasta rossa tra la testa e il cilindro aumenta significativamente questa distanza, riducendo lo squish (o, più precisamente, aumentando lo spazio tra le parti, che in questo contesto è deleterio). Un valore di squish errato può portare a:
- Battito in testa: Se lo squish è troppo piccolo, il pistone può urtare la testa.
- Scarse prestazioni: Se lo squish è troppo grande, la combustione diventa inefficiente, riducendo la potenza e aumentando i consumi.
- Surriscaldamento: Un'errata gestione del volume della camera di combustione può portare a un aumento delle temperature operative.
Integrità della sigillatura: Le guarnizioni sono progettate con materiali specifici e tolleranze precise per garantire una sigillatura perfetta sotto pressione e calore. Una pasta sigillante, specialmente se applicata in modo non uniforme o in spessori eccessivi, potrebbe non garantire una tenuta adeguata e potrebbe sfaldarsi nel tempo, contaminando il motore.
Uso corretto della pasta sigillante (limitato):
Alcuni meccanici utilizzano una piccolissima quantità di pasta sigillante, quasi impercettibile, per aiutare a tenere in posizione le guarnizioni durante il montaggio, specialmente se le guarnizioni sono di tipo "morbido" o se le superfici di accoppiamento non sono perfettamente planari. Tuttavia, questo deve essere fatto con estrema parsimonia, assicurandosi che la pasta non alteri in alcun modo le tolleranze di montaggio e che non fuoriesca nello spazio di combustione o nei travasi. L'obiettivo è solo quello di facilitare il posizionamento temporaneo, non di creare uno strato sigillante.
È fondamentale ribadire che le guarnizioni fornite con i kit di elaborazione o come ricambi originali sono studiate appositamente con tolleranze calcolate per lo squish corretto. Non si deve mai cercare di "migliorare" una guarnizione con paste sigillanti, né utilizzarle come sostituto.
Procedure di Smontaggio e Montaggio
La sostituzione delle guarnizioni del cilindro su un Aerox 50 2T Minarelli, specialmente con un gruppo termico Polini 80cc, richiede un approccio metodico.
Strumenti Necessari:
- Set di chiavi a brugola e torx
- Chiavi inglesi e a bussola di varie misure
- Cacciaviti
- Chiave dinamometrica (fondamentale per il serraggio corretto)
- Estrattore per il volano (se necessario per accedere ad alcune parti)
- Pulitore per freni o sgrassatore
- Panni puliti e privi di pelucchi
- Nuovo kit di guarnizioni specifico per il gruppo termico Polini 80cc
- Nuovo olio per miscela (se necessario)
- Eventualmente, grasso per guarnizioni o pasta di montaggio specifica (da usare con cautela)
Procedura Generale:
- Preparazione: Assicurarsi che il motore sia freddo. Scollegare la batteria (se presente e se si interviene sull'impianto elettrico). Posizionare lo scooter su un cavalletto stabile.
- Smontaggio Componenti Esterni: Rimuovere carene, pedane, eventuali copricarter che ostacolano l'accesso al cilindro. Scollegare il cavo della candela e rimuovere la candela.
- Scollegamento Tubi: Scollegare il tubo del liquido di raffreddamento (se raffreddato a liquido) e il tubo di aspirazione del carburatore.
- Rimozione Scarico: Svitare e rimuovere il collettore di scarico dal cilindro.
- Rimozione Testa del Cilindro: Allentare gradualmente e in modo incrociato i bulloni che fissano la testa del cilindro. Rimuovere la testa con cautela.
- Rimozione Cilindro: Allentare i dadi o i bulloni che fissano il cilindro al carter. Potrebbe essere necessario un leggero colpo di martello di gomma sul cilindro per staccarlo dal carter, se le guarnizioni sono incollate. È fondamentale assicurarsi che il pistone non cada nel carter motore durante questa operazione. Si può bloccare il pistone inserendo un pezzo di stoffa pulita nel cilindro, facendo attenzione a non lasciarlo cadere nel carter.
- Pulizia Superfici: Rimuovere i resti delle vecchie guarnizioni dalle superfici del cilindro, della testa e del carter. Utilizzare uno sgrassatore e un panno pulito. Assicurarsi che le superfici siano perfettamente pulite e asciutte. Verificare la planarità delle sedi delle guarnizioni.
- Montaggio Nuove Guarnizioni: Posizionare le nuove guarnizioni nelle loro sedi corrette. Assicurarsi che siano allineate perfettamente con i fori dei prigionieri e dei travasi. In alcuni casi, una leggerissima applicazione di grasso specifico per guarnizioni può aiutare a mantenerle in posizione durante il montaggio del cilindro.
- Rimontaggio Cilindro: Inserire nuovamente il cilindro, facendo attenzione a non danneggiare le nuove guarnizioni o i bordi dei travasi. Se necessario, abbassare delicatamente il pistone per permettere l'alloggiamento del cilindro. Rimuovere il panno che blocca il pistone.
- Rimontaggio Testa del Cilindro: Posizionare la testa del cilindro, assicurandosi che sia correttamente allineata.
- Serraggio Bulloneria: Utilizzare la chiave dinamometrica per serrare i bulloni della testa e i dadi/bulloni del cilindro secondo le specifiche del produttore (se disponibili) o seguendo uno schema di serraggio incrociato e graduale. Un serraggio errato può causare deformazioni o perdite. Per un gruppo Polini, i valori di serraggio tipici per i prigionieri della testa sono intorno ai 10-12 Nm, ma è sempre meglio verificare le indicazioni specifiche.
- Rimontaggio Componenti: Ricollegare lo scarico, il carburatore, il tubo del liquido di raffreddamento e tutti gli altri componenti rimossi.
- Verifica Finale: Prima di avviare il motore, verificare che tutti i collegamenti siano saldi e che non ci siano perdite imminenti.
DETTAGLIATO! Come ricostruire la parte superiore del motore Yamaha Aerox (cilindro, testata e pistone)
Considerazioni sul Gruppo Termico Polini 80cc in Alluminio
Il montaggio di un gruppo termico Polini 80cc in alluminio su un motore Aerox 50 2T implica un aumento delle prestazioni rispetto al motore originale. Questo comporta carichi di lavoro maggiori sul motore e, di conseguenza, una maggiore attenzione alla manutenzione.
L'alluminio, pur offrendo vantaggi in termini di dissipazione del calore e leggerezza, richiede una certa cura. Le sue superfici di accoppiamento sono generalmente molto precise e richiedono guarnizioni di alta qualità e un montaggio impeccabile per garantire la tenuta.
Punti chiave per un gruppo termico in alluminio:
- Precisione delle tolleranze: I gruppi termici in alluminio sono spesso realizzati con tolleranze più strette rispetto ai cilindri in ghisa. Ciò significa che anche piccole imperfezioni nelle superfici di accoppiamento o guarnizioni non conformi possono causare problemi di tenuta.
- Dilatazione termica: L'alluminio si dilata maggiormente rispetto alla ghisa con l'aumento della temperatura. Questo deve essere tenuto in considerazione durante il montaggio, specialmente per quanto riguarda il serraggio dei bulloni.
- Sensibilità alla corrosione: Come accennato, l'alluminio è più suscettibile alla corrosione rispetto alla ghisa. È fondamentale proteggere le superfici da umidità e agenti corrosivi.
Quando si acquista un kit di guarnizioni per un gruppo termico Polini 80cc, è importante assicurarsi che sia specifico per quel modello. I kit di guarnizioni di qualità includono solitamente la guarnizione di testa, la guarnizione di base del cilindro e, se previste, le guarnizioni per lo scarico e i travasi.
Importanza della Manutenzione Preventiva
La sostituzione delle guarnizioni del cilindro non dovrebbe essere vista solo come un intervento correttivo, ma anche come parte della manutenzione preventiva. Ignorare i primi segnali di un problema, come una leggera perdita di compressione o un leggero trasudamento di olio o liquido refrigerante, può portare a danni più gravi e costosi in futuro.
Un controllo periodico delle guarnizioni, soprattutto dopo aver percorso un certo chilometraggio o dopo aver effettuato modifiche al motore, può prevenire guasti improvvisi. La cura nella scelta dei componenti (guarnizioni di qualità, kit specifici) e l'accuratezza nell'esecuzione del lavoro sono garanzia di un motore efficiente e affidabile.
L'esperienza della community, come evidenziato dalle discussioni sull'uso della pasta rossa, dimostra l'importanza di condividere conoscenze e buone pratiche per evitare errori comuni. Affidarsi a fonti attendibili e seguire procedure corrette è la chiave per mantenere in perfetta salute il proprio scooter.
