Svelare il Cuore della Honda CRF 450: Una Guida Approfondita allo Smontaggio e alla Manutenzione del Blocco Motore

La Honda CRF 450 è un'icona nel mondo del motocross e dell'enduro, una macchina ad alta precisione progettata per eccellere in condizioni estreme. Per mantenere le sue prestazioni di punta e garantire la sua longevità, è fondamentale comprendere a fondo il suo blocco motore e le procedure di manutenzione. Questa guida si propone di offrire un'analisi dettagliata dello smontaggio del motore della Honda CRF 450, basandosi su esperienze pratiche e consigli tecnici, con l'obiettivo di fornire un riferimento completo sia per i meccanici esperti che per gli appassionati che desiderano approfondire la conoscenza della propria moto.

Preparazione e Strumenti Essenziali: La Base per un Lavoro di Successo

Prima di intraprendere qualsiasi operazione di smontaggio, una preparazione meticolosa è la chiave per evitare danni e garantire un processo efficiente. Il manuale d'officina della moto è uno strumento indispensabile, da tenere sempre a portata di mano ma protetto da olio e sporco. La pulizia e l'ordine sono altrettanto cruciali; un ambiente di lavoro ordinato non solo facilita l'individuazione dei componenti ma riduce anche il rischio di smarrimento o danneggiamento di piccole parti.

Per lo smontaggio del blocco motore della Honda CRF 450, sono necessari diversi attrezzi specifici, oltre a quelli di uso comune. Tra i più importanti figurano:

• Chiavi a bussola e torx: per svitare i numerosi bulloni e viti che fissano i carter e i componenti interni.
• Chiavi dinamometriche: essenziali per serrare i bulloni alle coppie specificate dal manuale, garantendo l'integrità delle guarnizioni e prevenendo deformazioni.
• Estrattore per volano: un attrezzo specifico per rimuovere il volano senza danneggiare l'albero motore o il componente stesso.
• Attrezzo per tendicatena: sebbene sia possibile ovviare con un amico e un cacciavite o una pinza a scatto, un attrezzo dedicato semplifica notevolmente l'allentamento della catena di distribuzione.
• Pinza per anelli elastici (seeger): necessaria per rimuovere gli anelli di sicurezza che fissano lo spinotto del pistone.
• Pressa idraulica o morsa: fondamentale per la corretta installazione dei cuscinetti di banco e per il rimontaggio dell'albero motore, evitando di forzare sulle sfere dei cuscinetti.
• Strumento per la rimozione delle valvole: un attrezzo ad archetto o un metodo alternativo con un pezzo di alluminio e un martello, per comprimere le molle valvole e rimuovere i semiconi.
• Pennello e diluente nitro: per una pulizia accurata della testa e dei componenti.

È inoltre consigliabile avere a disposizione un foglio di carta o un pannello forato per segnare la posizione esatta di ogni vite e bullone durante lo smontaggio, data la loro differente lunghezza e applicazione.

Fase 1: Smontaggio della Parte Superiore del Motore

L'operazione inizia con la rimozione del coperchio dell'albero a cammes. Successivamente, si apre lo spioncino sul carter motore per mettere in fase il motore, allineando i segni indicati dalla casa madre. A questo punto, si allentano le viti che fissano la ruota dentata dell'albero a cammes, senza però rimuoverle completamente.

L'allentamento della catena di trasmissione si effettua agendo sul tendicatena. Come accennato, è possibile utilizzare un attrezzo specifico o, in alternativa, farsi aiutare da un amico o impiegare una pinza a scatto, assicurandosi di bloccare la vite del registro per contrastare la forza della molla del tendicatena.

Una volta allentata la catena, si procede alla rimozione della ruota dentata dell'albero a cammes e dell'albero stesso. È cruciale prestare attenzione a non far cadere le pastiglie calibrate che regolano il gioco delle valvole; queste sono componenti di precisione e la loro perdita o danneggiamento comprometterebbe la corretta funzionalità della distribuzione.

A questo punto, si è pronti per rimuovere la testa del cilindro. Per evitare deformazioni del piano di accoppiamento, è fondamentale allentare i dadi della testa in più fasi e seguendo uno schema a croce.

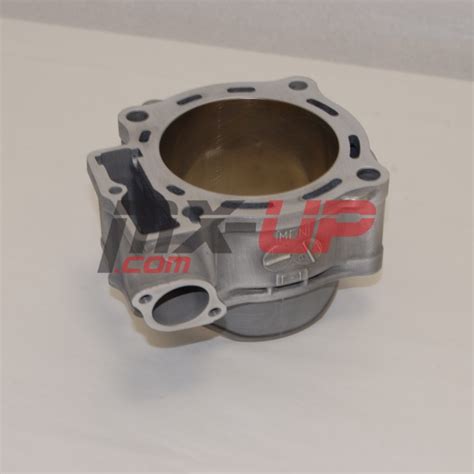

Con la testa rimossa, si avrà una visione diretta del pistone all'interno del cilindro. Successivamente, si può procedere alla rimozione del cilindro stesso.

Fase 2: Estrazione del Pistone e Ispezione della Biella

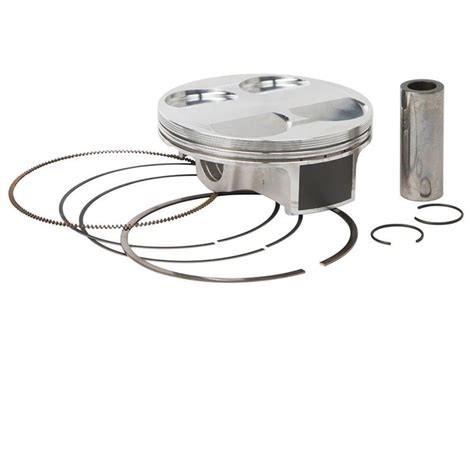

Una volta rimosso il cilindro, il pistone diventa accessibile per l'estrazione. Utilizzando una pinza a becchi, si rimuove l'anello di sicurezza (seeger) che fissa lo spinotto del pistone. Successivamente, si spinge delicatamente lo spinotto per liberare il pistone dalla biella.

A questo punto, la biella è visibile e accessibile. Per chi necessita solo della sostituzione del pistone, sarebbe sufficiente pulire accuratamente tutti i componenti, verificare che cilindro, biella, testa e piani di accoppiamento siano entro le tolleranze specificate dal manuale d'officina, sostituire le guarnizioni e procedere al rimontaggio.

Tuttavia, per una revisione più completa e per comprendere a fondo il funzionamento del motore, è consigliabile proseguire.

Fase 3: Smontaggio del Carter e della Trasmissione

Per accedere alla parte inferiore del motore, è necessario ribaltare il blocco sul lato destro e rimuovere il carter.

Il primo componente che si incontra è il volano. La sua rimozione deve essere effettuata esclusivamente con l'apposito estrattore. Tentativi di rimuoverlo con leve, martelli o altri mezzi improvvisati sono altamente sconsigliati, poiché oltre a fallire nell'intento, possono causare danni irreparabili al volano stesso e al suo punto di appoggio sull'albero motore.

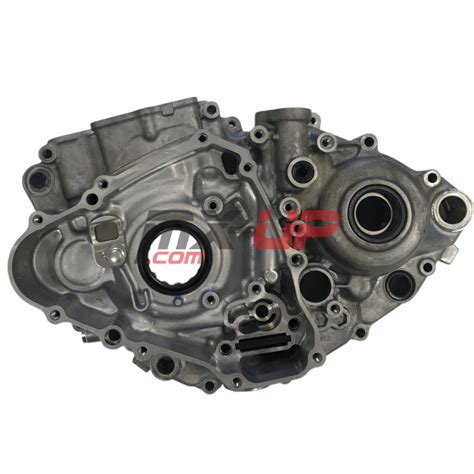

Una volta rimosso il volano, si procede allo smontaggio del carter dal lato opposto del motore. È qui che la nota sulla numerazione delle viti diventa fondamentale: il carter è fissato da circa cinquantamila viti di lunghezza diversa. Segnare meticolosamente la posizione di ogni vite su un foglio di carta o un pannello forato è essenziale per evitare errori e difficoltà durante la fase di rimontaggio.

Sollevando il carter, si accede alla frizione, un componente di dimensioni considerevoli rispetto alle dimensioni generali del motore. La frizione viene rimossa svitando il dado centrale, situato sotto il cuscinetto.

Successivamente, si affronta la rimozione del contralbero. Anche in questo caso, un attrezzo specifico sarebbe ideale, ma con un buon cacciavite e molta attenzione nel puntare il colpo, è possibile procedere. L'obiettivo è bloccare l'albero per facilitare lo svitamento del dado centrale, che può essere eseguito con una chiave apposita o, in alternativa, con un cacciavite e un martello (con le dovute precauzioni).

Si procede poi allo smontaggio del dado dell'albero motore, seguito dallo sfilamento degli ingranaggi e dell'alberino del cambio. Vanno rimossi anche il meccanismo per la messa in moto e le leve del cambio.

A questo punto, il motore è libero dai suoi organi esterni, e i due semicarters possono essere separati per liberare l'albero motore e il gruppo del cambio. Anche in questa fase, è buona norma segnare la posizione delle viti che fissano i semicarters.

Fase 4: Revisione e Manutenzione dei Componenti Interni

Con i semicarters separati, si accede al gruppo del cambio. Per una revisione completa, è consigliabile smontare anche questo componente per ispezionare e pulire ogni ingranaggio e selettore.

Revisione dei Cuscinetti di Banco: I cuscinetti di banco sono componenti critici per la longevità dell'albero motore. È consigliabile sostituirli durante una revisione completa. Per installare i nuovi cuscinetti senza danneggiarli, è importante evitare di spingere sulla parte centrale, che contiene le sfere, ma utilizzare la pista esterna del vecchio cuscinetto per guidare quello nuovo in sede. L'uso di una pressa idraulica o di una morsa è altamente raccomandato, evitando assolutamente l'uso del martello.

Revisione della Testa e delle Valvole: La testa del cilindro richiede una pulizia accurata, preferibilmente con un pennello e del diluente nitro. Successivamente, si procede allo smontaggio delle valvole. L'attrezzo specifico ad archetto facilita questa operazione, ma è possibile realizzarne uno alternativo con un pezzo di alluminio. Questo attrezzo, appoggiato sul piattello superiore della valvola e tenuto fermo con una pinza a pappagallo, permette, con una martellata decisa, di comprimere la molla e liberare i due semiconi che trattengono la valvola. È essenziale che la martellata sia decisa per evitare che un solo semicone si blocchi, complicando l'operazione e potenzialmente rigando la valvola. Inoltre, è importante assicurarsi che il fungo della valvola non appoggi su superfici dure durante questa operazione per non piegarla.

Una volta rimossi i semiconi, si sfilano valvola, piattelli, molla e semiconi. A questo punto, si dedicano tempo alla pulizia approfondita delle valvole e dei condotti, effettuando le verifiche di rito sui vari componenti.

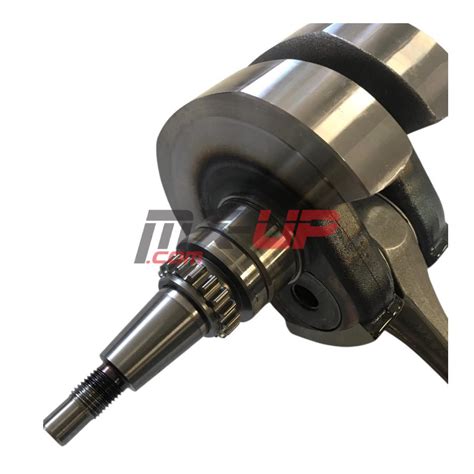

Sostituzione della Biella: La biella della Honda CRF 450 è soggetta a usura a causa del suo design specifico: lo spinotto del pistone ruota al suo interno senza bronzine o cuscinetti, una soluzione che riduce il peso ma aumenta lo stress sui componenti. La sostituzione della biella richiede lo smontaggio completo dell'albero motore. L'albero motore, essendo assemblato a pressione, viene separato con relativa facilità.

La fase di rimontaggio dell'albero motore richiede l'uso di una dima e di un secondo volantino, e l'impiego della pressa con tamponi adeguati. È fondamentale prestare attenzione alla tolleranza prescritta dal costruttore tra biella e volantini. Infine, è opportuno effettuare un controllo finale di tutte le misure e assicurarsi che l'albero non sia fuori asse. Sebbene un bilanciamento dell'albero sia ideale, per una revisione standard potrebbe non essere strettamente necessario.

L'Importanza dei Ricambi Originali Honda

La Honda CRF 450, essendo un mezzo destinato a competizioni ad alto livello, richiede componenti di altissima qualità per resistere a sollecitazioni estreme, urti e regimi motore elevati. Solo i ricambi originali Honda garantiscono il livello di prestazioni e affidabilità richiesto in competizione. L'utilizzo di componenti certificati assicura che la moto risponda prontamente all'acceleratore, senza compromettere la robustezza.

Il catalogo ufficiale Honda offre una vasta gamma di componenti essenziali per la preparazione e la manutenzione del motore Unicam, dalle valvole in titanio ai dischi frizione rinforzati, sviluppati specificamente per le esigenze del fuoristrada. Scegliere l'autenticità significa proteggere il motore da guasti prematuri e mantenere un vantaggio competitivo.

I vantaggi derivanti dall'utilizzo di componenti certificati Honda includono:

• Affidabilità meccanica superiore: Materiali testati dall'HRC (Honda Racing Corporation) per garantire la massima resistenza in condizioni di gara.
• Montaggio di precisione: Installazione rapida e perfetta, fondamentale durante le operazioni di pit stop.
• Sicurezza in pista: Componenti progettati per sopportare gli atterraggi più violenti.
• Mantenimento delle prestazioni: Conservazione della curva di potenza e coppia originale del motore.

Per identificare con precisione il pezzo di ricambio corretto per il proprio modello di CRF 450 (R, RX o L), è possibile consultare le viste esplose ufficiali disponibili presso i rivenditori autorizzati o online.

Considerazioni Finali e Avvertenze

Lo smontaggio e la revisione del blocco motore di una Honda CRF 450 sono operazioni complesse che richiedono precisione, pazienza e conoscenza tecnica. Questa guida ha fornito un'overview dettagliata delle fasi principali, ma è importante sottolineare che essa non può in alcun modo sostituire il manuale d'officina ufficiale della moto, né conferire l'esperienza necessaria per eseguire tali lavori. Molti dettagli specifici sono stati omessi per ragioni di spazio e sintesi.

È fondamentale ricordare che la responsabilità di eventuali danni o errori commessi durante lo smontaggio o il rimontaggio ricade interamente su chi esegue l'operazione. Per questo motivo, si raccomanda vivamente di fare riferimento al manuale d'officina, di consultare meccanici esperti in caso di dubbi e di procedere con la massima cautela.

La passione per la meccanica e la comprensione approfondita della propria moto sono elementi che contribuiscono non solo a mantenere il mezzo in perfette condizioni operative, ma anche a migliorare le proprie abilità e a godere appieno dell'esperienza di guida.
