Bilanciamento dell'Albero Motore di Motociclette: Precisione per Prestazioni Ottimali

Il bilanciamento dell'albero motore è un aspetto cruciale nella messa a punto dei motori di motocicletta, specialmente quando si parla di elaborazioni o di recupero di componenti usati. Un albero motore non bilanciato correttamente può portare a vibrazioni eccessive, usura precoce dei componenti e, nei casi peggiori, a cedimenti strutturali. Questo articolo esplora i principi del bilanciamento, le metodologie per verificarlo e correggerlo, e l'impatto delle diverse componenti sul risultato finale, attingendo a esperienze pratiche e considerazioni tecniche.

La Sfida del "Storto": Problemi Comuni con Alberi Motore Usati

L'esperienza diretta con alberi motore usati rivela spesso problematiche inaspettate. Un utente ha riscontrato che un albero acquistato a prezzo stracciato, nonostante le rassicurazioni del venditore sulla sua rettilineità, presentava una deformazione di circa 4 centesimi di millimetro. Questo valore, seppur piccolo, è sufficiente a compromettere il corretto funzionamento del motore. Confrontando questo albero con uno più vecchio ma apparentemente in condizioni peggiori, si è notata una differenza significativa. L'albero "più fresco" mostrava infatti una maggiore eccentricità, suggerendo la possibilità che una intera partita di alberi prodotti in un certo periodo potesse presentare difetti di fabbricazione o un allineamento non ottimale.

La verifica della rettilineità di un albero motore è fondamentale. Utilizzando un supporto con contropunte, è possibile rilevare anche minime deviazioni dall'asse di rotazione. In alcuni casi, un albero che appare distorto sui supporti di banco può rivelarsi quasi perfetto una volta montato sui cuscinetti del carter. Questa discrepanza può dipendere da tolleranze di lavorazione dei carter stessi o dei cuscinetti. Tuttavia, una differenza di 2,5 centesimi di millimetro, riscontrata in un caso specifico, indica comunque un'imperfezione che necessita di attenzione.

Metodologie di Verifica e Bilanciamento: Dalle Contropunte all'Equilibratore

Per una verifica più accurata, è possibile costruire un equilibratore dedicato. Questo strumento permette di confermare con maggiore certezza la rettilineità dell'albero sui supporti di banco. Un altro metodo consiste nel posizionare la biella su due lame appuntite. Questo sistema minimizza gli effetti del punto di appoggio e facilita la misurazione, rendendo la procedura più ripetibile e permettendo un posizionamento preciso delle bielle per le successive operazioni di pesatura.

Un aspetto critico nel bilanciamento è la differenza di peso tra le due bielle. In una situazione specifica, si è riscontrata una differenza di circa 8 grammi, considerata un'enormità. La correzione di tale discrepanza, tramite limatura omogenea di piede e testa di biella, è un processo laborioso ma necessario per ottenere un equilibrio ottimale. La difficoltà aumenta quando, nonostante le correzioni, si cerca di raggiungere una perfetta simmetria di peso tra testa e piede di biella.

Bilanciamento Dinamico e Statico: Comprendere le Forze in Gioco

Il concetto di equilibrio si articola in due categorie principali: statico e dinamico. L'equilibrio statico si raggiunge quando il baricentro di un oggetto coincide con il suo asse di rotazione. L'equilibrio dinamico, invece, è più complesso e tiene conto dei momenti di deviazione generati dalla distribuzione non uniforme della massa attorno all'asse di rotazione. Questi momenti possono causare vibrazioni anche in presenza di un perfetto equilibrio statico.

Per applicare i pesi correttivi all'albero motore, si possono utilizzare diverse tecniche. Un metodo prevede la creazione di un anello da tornire e dividere in due parti, da applicare sul perno di manovella. Questo anello, una volta pesato e opportunamente lavorato per bilanciare le due metà, viene montato sull'albero. La precisione si ottiene con l'uso di viti e rondelle per la pesata finale.

Il calcolo del bilanciamento coinvolge la somma dei pesi rotativi (teste di biella, olio nel condotto) e dei pesi lineari (pistone, piede di biella). Un albero perfettamente bilanciato rimarrà fermo in qualsiasi posizione angolare. L'aggiunta di un peso minimo (5-7 grammi) dovrebbe causare una caduta verso il lato più pesante, indicando una corretta calibrazione.

Nei motori a V con due bielle sullo stesso perno di manovella, il bilanciamento ideale è del 100% della massa rotativa e del 50% della massa alternata, puntando a un bilanciamento complessivo del 50%. L'equilibrio statico si verifica quando il baricentro cade sull'asse di rotazione, mentre l'equilibrio dinamico considera i momenti di deviazione.

L'Uso del CAD per l'Analisi e la Correzione

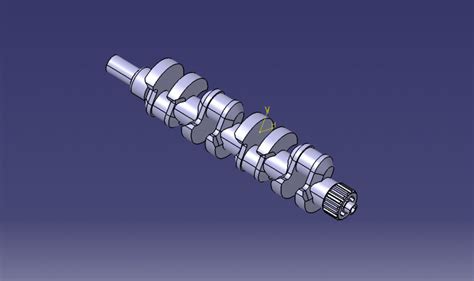

I software di progettazione assistita dal computer (CAD) offrono potenti strumenti per analizzare e correggere gli squilibri di un albero motore. È possibile verificare la coincidenza dell'asse di rotazione con l'asse principale di inerzia, condizione necessaria per l'equilibrio dinamico. Software come Solid Edge permettono di visualizzare gli assi principali di inerzia e di apportare modifiche al disegno per raggiungere l'equilibrio desiderato.

Per simulare correttamente il peso delle bielle e dei pistoni nel CAD, è necessario introdurre delle "masse di simulazione" che riproducano le caratteristiche delle parti reali. Questo permette di calcolare con precisione il bilanciamento richiesto. Il bilanciamento delle forze alterne (pistone, spinotto, parte alternata della biella) nei motori a V bicilindrici contrapposti è intrinsecamente bilanciato. Tuttavia, i momenti di queste forze non sono completamente bilanciabili con i soli contrappesi. È comune aumentare la massa dei contrappesi per ottenere un bilanciamento parziale, mirando a compensare da 1/3 a 2/3 della coppia generata dalle forze alterne di primo ordine.

La visualizzazione degli assi principali di inerzia in Solid Edge, ad esempio, mostra gli "orientamenti" rispetto al sistema di riferimento. L'obiettivo è modificare le masse dei contrappesi o la loro forma fino a quando l'asse di rotazione non coincide con uno degli assi principali di inerzia. Questo si ottiene rendendo nulli due dei tre "orientamenti" di un asse.

Fattori che Influenzano il Bilanciamento: Bielle, Pistoni e Volano

Diversi componenti del motore giocano un ruolo significativo nel bilanciamento complessivo.

Bielle

Le bielle devono essere il più leggere possibile, garantendo al contempo rigidità e affidabilità. Le bielle ad H, come quelle Carrillo, offrono un ottimo compromesso tra questi fattori e sono preferibili per motori da competizione. La massa della biella è particolarmente importante da considerare nel bilanciamento di motori a V o con un numero dispari di cilindri.

Pistoni

I pistoni dovrebbero essere il più leggeri possibile per ridurre le sollecitazioni su cilindro e cuscinetti. L'uso di pistoni forgiati (es. CP Carrillo, Mahle, Wossner) è raccomandato per la loro resistenza e massa limitata, con un'espansione termica controllata. Anche la massa del pistone deve essere presa in considerazione nel bilanciamento di motori a V.

Volano

Il volano presenta un compromesso tra l'aciclismo del motore e la dinamica dei giri. Un volano pesante attenua le pulsazioni di coppia, ma penalizza l'accelerazione. Motori con molti cilindri beneficiano di volani più leggeri, poiché l'intervallo tra le combustioni è più breve e la coppia più costante. Contrariamente a quanto si crede, un volano pesante non aggiunge coppia, ma inerzia, influenzando l'erogazione di potenza e la sensazione di "trazione". Un volano più leggero migliora l'accelerazione a parità di potenza.

Contrappesi dell'Albero Motore

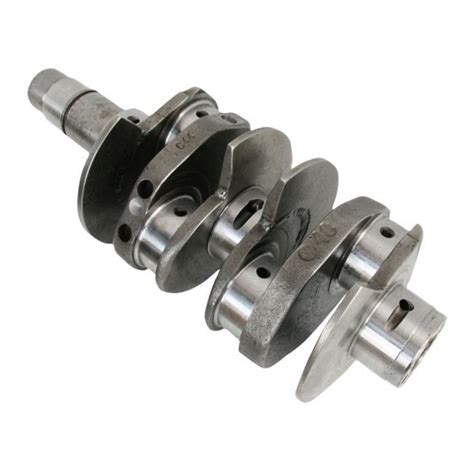

I contrappesi sull'albero motore hanno un duplice ruolo: bilanciamento dinamico e riduzione delle sollecitazioni interne, della flessione dell'albero e del carico sui cuscinetti. Un albero motore da competizione avrà un numero maggiore di contrappesi rispetto a uno di produzione. La massa dei contrappesi è determinata dalla massa delle parti mobili collegate (biella, pistone). Sono essenziali per bilanciare e ridurre la deflessione dinamica ad alti regimi. Un albero motore non deve essere reso eccessivamente leggero per non comprometterne l'affidabilità. Spesso è più saggio concentrarsi sulla riduzione del peso delle parti periferiche piuttosto che dell'albero motore stesso.

Considerazioni Specifiche per Diversi Tipi di Motori

Motori a V

Nei motori a V, come il Morini 501, il bilanciamento presenta sfide specifiche. Le metodologie utilizzate per motori con cilindri paralleli potrebbero non essere direttamente applicabili, richiedendo calcoli e approcci dedicati.

Motori a Due Tempi (Vespa)

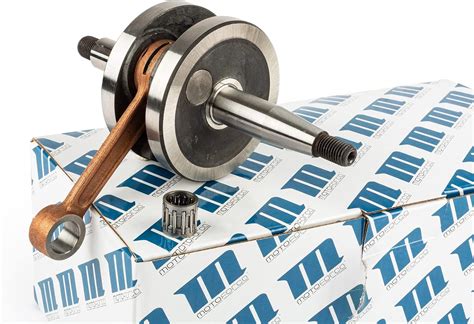

Nei motori a due tempi, come quelli delle Vespa, anche componenti come il cestello della frizione primaria possono essere sbilanciati, specialmente se non ricavati dal pieno. Alberi a valvola con spalle di dimensioni diverse possono richiedere un bilanciamento specifico. La "bilanciatura a ore 12" è una tecnica comune, volta a massimizzare il bilanciamento ad alti regimi, specialmente con pistoni di peso commerciale. Tuttavia, l'uso di componenti con pesi diversi, come un pistone Malossi con spinotto pesante, può richiedere un bilanciamento specifico dell'albero per compensare le discrepanze.

L'anticipo dell'albero motore, una pratica comune per modificare le fasi di aspirazione e scarico, può alterare la posizione di bilanciamento originale ("ore 12"). In questi casi, è necessario intervenire rimuovendo materiale dai contrappesi per riportare l'albero all'equilibrio desiderato, mitigando così le vibrazioni. La percentuale di bilanciamento varia anche con l'inclinazione del cilindro; per esempio, in un motore Vespa, un bilanciamento tra il 50% e il 60% è spesso sufficiente.

Materiali Avanzati e Lavorazioni Speciali

L'uso di materiali come il titanio per componenti come alberi motore o semimanubri è tecnicamente possibile, ma economicamente proibitivo per la maggior parte delle applicazioni. La lavorazione del titanio presenta sfide significative a causa della sua durezza e del consumo degli utensili, rendendo il costo della manodopera superiore a quello del materiale stesso. Gli alberi motore ricavati dal pieno, pur esistendo, sono generalmente realizzati in acciai speciali piuttosto che in titanio.

L'Importanza della Precisione e dell'Affidabilità

In conclusione, il bilanciamento dell'albero motore è un processo complesso che richiede precisione e una profonda comprensione dei principi della meccanica. Che si tratti di recuperare un componente usato, di elaborare un motore o di costruire un propulsore da zero, l'attenzione ai dettagli, l'uso di strumenti adeguati e la conoscenza dei fattori che influenzano l'equilibrio sono fondamentali per ottenere prestazioni ottimali, ridurre l'usura e garantire l'affidabilità del motore nel tempo. Un motore perfettamente bilanciato non solo offre una guida più fluida e piacevole, ma contribuisce anche a preservare l'integrità meccanica dei suoi componenti.
